XS-C-60W应急照明控制器【疏散系统】

阅读次数:70     发布时间:2020-08-06

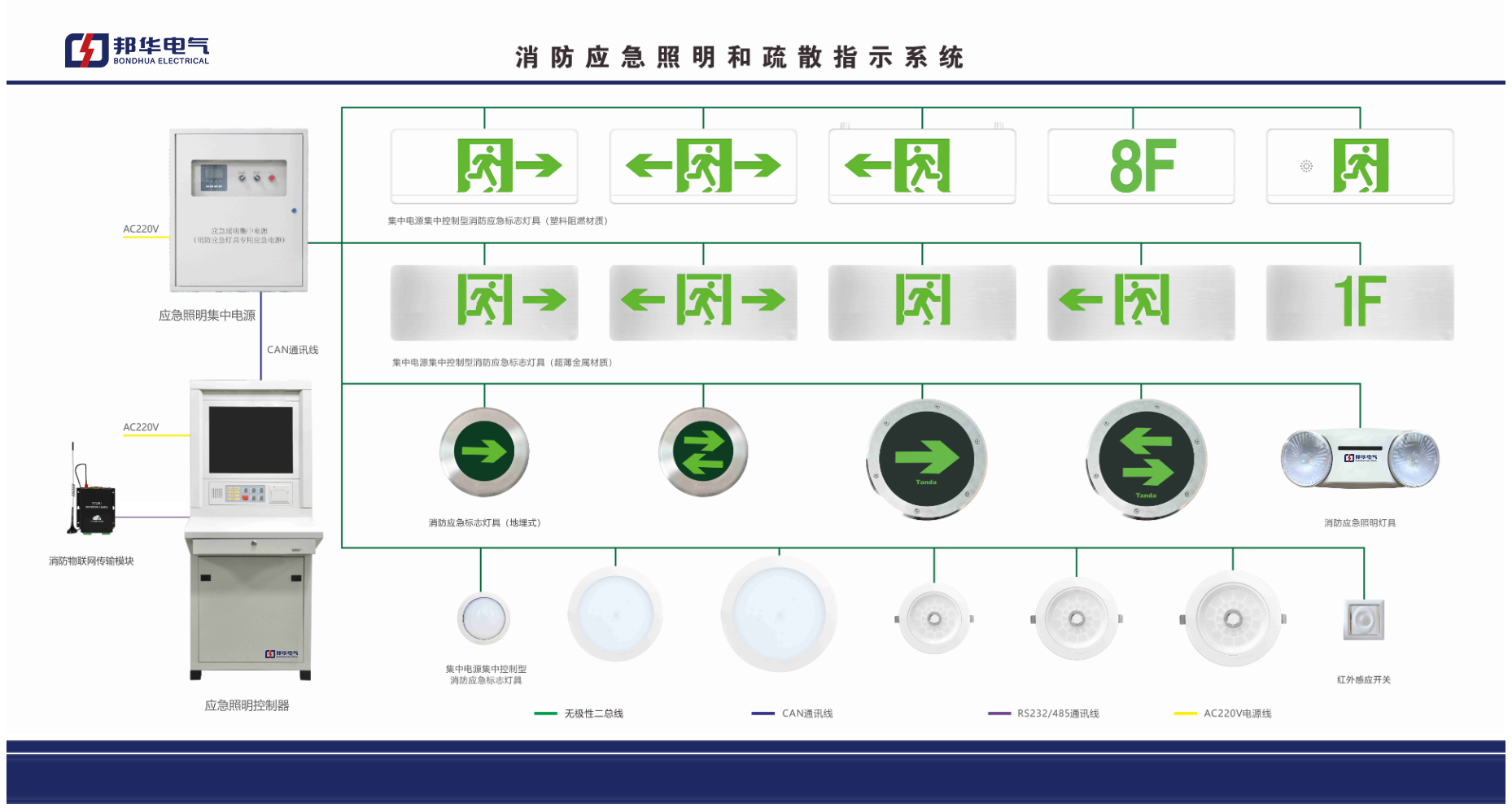

20200806/5f2bcbffc43ac.jpg

应急照明控制器:XS-C-60W、XS-C-100W、XS-C-100W

简介

      "智能疏散系统",是由智能疏散系统控制主机、消防应急电源、消防应急标志灯具、消防火灾报警主机,火灾探测器等多种设备组成的一套智能消防疏散系统。该系统具有人机交互界面,可对应急标志灯具实时巡检、并与报警主机系统联动、在有火灾发生时根据起火位置智能选择最佳逃生路线进行疏散指示。


应急照明集中电源:XS-D-5KVA、XS-D-0.5KVA540、XS-D-0.5KVA90、XS-D-2KVA、XS-D-0.2KVA80、XS-D-3KVA、XS-D-0.24KVA、XS-D-5.5KVA、XS-D-0.24KVA

特点

◆发生火情时,系统能根据着火点位置,变换指示方向,引导群众向远离着火点的方向撤离。

 ①当着火点靠近楼道出口位置时,该出口以上楼层疏散口,必须显示关闭状态,以便群众避开危险朝向着火楼层临近着火点的出口疏散。

 ②着火点以下楼层群众可向任意出口疏散,以达到尽快撤离的目的。

◆火场中烟雾弥漫,此时传统疏散指示灯会看不清;此智能系统能够在接近或到达出口时,通过语音、频闪等功能提示,警示疏散者,避免错过出口,保证快速疏散。

◆智能系统在平时可实时在线对各指示灯具、应急照明灯具进行自检、巡检。对故障灯具的信息(灯 具编号、通信地址、故障状态)进行报警、显示,并记录。以某建筑疏散参考图为例,当无着火点时如图1所示。当4楼某位置着火时,由图2可看到,虚线框内内的疏散指示灯改变了指示方向。当2楼疏散出口处失火时,虚线框内的疏散指示方向改变为如图3所示。此疏散指示系统可在发生火情后,正确引导疏散群众尽快、安全撤离。


应急照明分配电装置:XS-FP-D0.6KVA-H、XS-FP-0.2KVA80、XS-FP-D0.6KVA、XS-FP-D0.4KVA、XS-FP-A3KVA、XS-FP-AD3.2KVA、XS-FP-D0.2KVA、XS-FP-0.24KVA、XS-FP-0.24KVA

功能

◆系统总线形式:

①系统采用工业计算机,每个应急灯具内,均含单片机智能控制芯片,由RS485工业总线实现系统的一点对多点通信。

②总线系统内可挂接本系统各类型灯具,实现不同功能的分类控制。实现灯具指示方向控制,与灯具巡检功能。

③每段总线最远传输距离可达1.2km,每路最多驱动应急灯具终端数量可达300只。

④系统总线最高通信速率:500kbps(传输距离小于300m);当通信速率200kbps传输距离小于1km)。

⑤可经过采用中继通讯模块,应用于需要连接应急灯具终端数量大于300只,或传输距离大于1.2km的工程现场。

⑥总线系统(见图10)可根据建筑物形体与灯具布置,采用灵活、简捷的组网结构,布线成本低。


◆设备安装:整个系统有(主机)应急照明控制器、(应急照明集中电源)、(应急照明分配 电装 置)、(终端疏散标志灯具)、(终端疏散照明灯具)和(终端疏散地埋灯)组成等设备的安装,其中, 终端疏散灯具的安装,可按照《高层民用建筑设计防火规范》GB 50045-1995(2005年版)、《消防安全标志》GB 13495-1992、《消防安全标志设置要求》GB 15630-1995等相关国家标准。(应急照明分配 电装置)宜安装于电气竖井内,系统主机安装在消防控制中心于火灾报警主机联动。
