CPM-R100T电源电涌熔断一体保护器CPM-R100S

阅读次数:2155     发布时间:2023-11-23

CPM-R100T,CPM-R80T,CPM-R65T,CPM-R40T,CPM-R20T

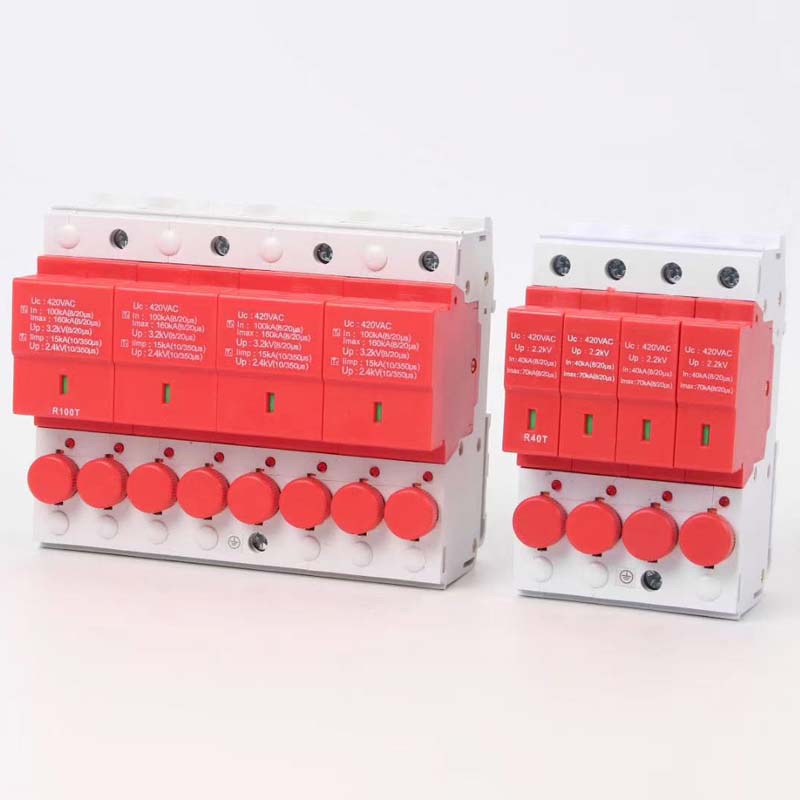

1 (60).jpg

相关产品型号:熔断组合式电源电涌保护器:CPM-R100T、CPM-R100S、CPM-R80T、CPM-R80S、CPM-R65T、CPM-R65S、CPM-R65T-660、CPM-R65S-660、CPM-R40T、CPM-R40S、CPM-R40TA、CPM-R40SA、CPM-R40T-660、CPM-R40S-660、CPM-R40TA-660、CPM-R40SA-660、CPM-R20T、CPM-R20S、CPM-R10T、CPM-R5D、CPM-R10D、CPM-R20D


产品技术参数:

额定工作电压 Un(AC)

220

保护水平Up

≤2.8KV

最大持续运行电压 Uc(AC)

300

响应时间tA

≤25ns

标称放电电流 In(8/20μs)(KA)

100

外形尺寸mm(长×宽×高)

71.7(2P)×118.5×72

最大放电电流 Imax(8/20μs)(KA)

160

接入线截面积(mm2)

16≤S≤35

备注说明

另有CPM-R100T、CPM-R100S 等多系列产品

响应时间tA

≤25ns

外形尺寸mm(长×宽×高)

143.3×118.5×73

接入线截面积(mm2)

16≤S≤35

 Ⅰ级试验

产品型号

保护模式

Iimp (kA)

In (kA)

Uc (V)

Up (kV)

组合方式

CPM-R100T

L-PE、N-PE

15

/

420

2.4

4P

Ⅱ级试验

产品型号

保护模式

Imax (kA)

In (kA)

Uc (V)

Up (kV)

组合方式

CPM-R100T

L-PE、N-PE

160

100

420

3.2

4P

 注:本产品不能抵抗大于100KA(8/20μs)以上浪涌的冲击,如果您的应用环境存在出现大浪涌的可能性,则您应选取我公司其它型号的产品。
