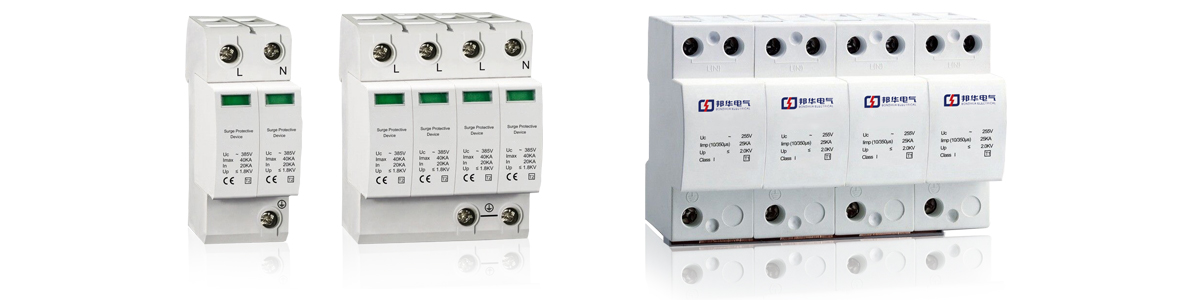

MSP120-385D/4P 浪涌保护器

阅读次数:1867     发布时间:2023-11-24

产品型号:MSP120-385YD、MSP100-385YD、MSP80-385YD、MSP65-385YD、MSP40-385YD

产品型号:MSP40-275D/C+D、MSP40-385D/C+D

产品型号:MSP80-275D-B+C、MSP80-385D-B+C、MSP65-275D-B+C、MSP65-385D-B+C

产品型号:MSP65-320D、MSP-65-385D、MSP40-320、MSP40-385、MSP20-320、MSP20-385

产品型号:MSP120-385D、MSP100-385D、MSP80-275D、MSP80-385D

产品型号:MSP300-255NPE、MSP150-255NPE、MSP120NPE、MSP65NPE

产品型号:MSP40-385 50V、MSP40-385 75V、MSP40-385 150V、MSP40-385 270V、MSP40-385 550V、MSP40-385 690V、MSP40-385 1000V、MSP80-385D 690V、MSP80-385D 1000V、MSP100-385D 690V、MSP100-385D 1000V、MSP120-385D 690V、MSP120-385D 1000V

1 (51).jpg

适用范围

      SPD通用电源模块浪涌保护器,主要用于***级电源设备的保护,常用于易遭雷击的室外电源配电柜、室内电源配电柜和有向外引出线的屋顶配电设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。


 主要参数


浪涌Imax:

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC:

220V、385V、400V、420V、690V

275V、385V

浪涌Up:

1.2KV2.8KV

组合方式

1P、1P+N、2P、3P、3P+N、4P

响应时间

≤25ns(tA)

结构原理


    电涌保护器分为箱式和模块式两种,均采用了非线性特性极好的过电压保护元件。在正常情况下↓电涌保护器处于 高阻状态,漏电流极低,从而***电源系统正常供电。当电源系统出现电涌过电压时, 电涌保护器立即在纳秒级的时间 内导通,将过电压的幅值限制在设备的安全工作范围内;同时将电涌能量入地释放掉。随后,电涌保护器又迅速变为高阻状态。
