概述

　　MRP (SLP)一B系列电涌保护器(以下简称SPD)适用于交流50/60Hz，额定电压至380V的IT、TT、TN-C、TN-S、TN-C-S等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。

　　MRP (SLP)一C系列电涌保护器(以下简称SPD)适用于交流50/60Hz，额定电压至380V的I T、TT、TN-C、TN-S、TN-C-S等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1：1998-02标准的第II级电涌保护器。C类电涌保护器。

　　SPD具有共模(MC)和(MD)差模保护方式。

　　SPD符合GB18802. 11I EC61643-1。

工作原理

　　在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器（见图1）。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时，保护器将立即在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器，且消失后保护器重新变到高电阻状态，从而不影响电网的正常运行。

　　SPD为一端口，防触电保护，户内式固定安装，电压限制型。

　　SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。

　　SPD正常工作时可视窗口显示绿色，失效脱离后显示失效。

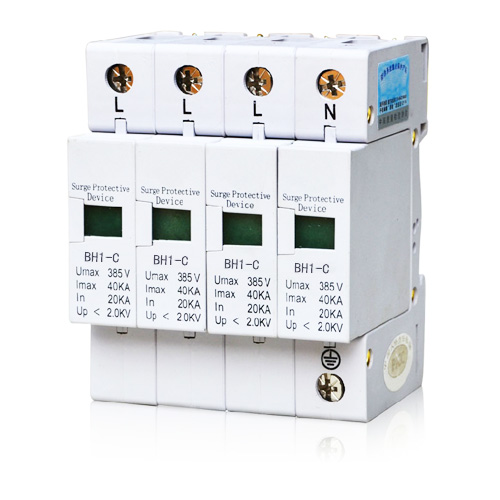

　　1P+N，2P+N，3P+N的SPD由1P，2P，3P的SPD+NPE零地保护模块组成，应用于TN-S、TN-C-S等供电系统。

安装

　　采用35mm的标准导轨安装，连接铜质导线为2.5”35mm2。

　　SPD每极必须设置保护一使用熔断器或小型断路器雷电流SPD保护，用于SPD击穿后短路保护。

　　安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅住房配电箱等。
