前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！

选型依据标准：

GB50057-2010《建筑物防雷设计规范》

GB50343-2012《建筑物电子信息系统防雷技术规范》

GB18802-2002《低电压配电系统的电涌保护器（SPD)》

IEC61312《雷电电磁脉冲的防护》

浪涌保护器选型目录：

一、浪涌保护器一二三级、BCD级、T1级T2级的含义；

二、浪涌保护器最大持续工作电压Uc的选择；

三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择；

四、浪涌保护器后备保护熔断器及接线线径的选择；

五、SCB浪涌专用后备保护器介绍

六、浪涌保护器保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；

七、浪涌保护器保护水平Up的选择；

八、遥信报警接口（干接点）说明

九、通用复合型浪涌保护器资料（轻松选型，验收无忧，防护效果更优秀）；

一、浪涌保护器一二三级、BCD级、T1级T2级的含义

1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（10/350系列属于一级浪涌保护器）

2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（40、60系列属于二级浪涌保护器）

3、三级电源防雷器，一般指的是20kA的浪涌保护器（20系列属于三级电源防雷器）

4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA及以上通流量的浪涌保护器

5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（40系列）

6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（20系列）

7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识.

     T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。

二、浪涌保护器最大持续工作电压Uc的选择

电涌保护器的最大持续运行电压不应小于表J.1.1 所规定的最小值；在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下，应根据具体情况对限压型电涌保护器提高表J.1.1 所规定的最大持续运行电压最小值。

邦华电气提供多种不同最大持续工作电压浪涌保护器供选择，比如最大持续工作电压：150VAC、275VAC、385VAC、420VAC、460VAC、510VAC、550VAC、750VAC等等。

在国内常规的单相/三相系统中建议选择Uc275V~385V的产品。其他一些特殊应用场景比如480VAC，690VAC等系统需要配置其他电压产品。

三、浪涌保护器通流容量/放电电流(Iimp,Imax,In)的的选择

配电系统按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流，第二级配置泄放残余的雷电流，限制设备端的残余电压，同时与第一级保护配合。

浪涌保护器一般为并联式安装，不受系统的功率影响，可参考下图的按安装位置的多级防雷概念来配置：

多级防雷如下图所示：

电源第一级防护：

根据国标要求：在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp，当无法确定时，冲击电流应取等于或大于 12.5 kA。

所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品，冲击电流Iimp≥12.5kA即可。

主要参数：

最大持续工作电压：320V AC

冲击电流Iimp:12.5kA (10/350μs)

标称放电电流In:12.5kA (10/350μs)

保护水平：≤1.2kV

保护模式：L1/L2/L3，N-PE

响应时间：≤25ns

外形尺寸：97*144*65mm

推荐接线线径：L/N （10mm2）； PE（16mm2）

推荐后备保护熔断器额定电流值：：100~125A

电源第二级防护：

第二级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）：40~100kA,标称通流容量（In）：20~50kA均可。

主要参数：

最大持续工作电压：385V AC

标称放电电流：20kA（8/20μs）

最大通流容量：40kA（8/20μs）

保护水平：1.8kV(In); 1.5kV(10kA 8/20μs)

保护模式：L1/L2/L3，N-PE

响应时间：≤25ns

外形尺寸：95×72×65mm

推荐接线线径：L/N≥2.5mm²； PE≥6mm²

推荐后备保护开关额定电流值：32~60A

电源第三级防护：

第三级一般为单相电源浪涌保护器，第三级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）20kA,标称通流容量（In），最大持续工作电压275VAC,保护水平Up:1.2kV。

主要参数：

最大持续工作电压：275V AC

标称放电电流：10kA（8/20μs）

最大通流容量：20kA（8/20μs）

保护水平:1.2kV

保护模式：L，N-PE

响应时间：≤25ns

外形尺寸：95×36×65mm

接线线径：L/N≥2.5mm²； PE≥6mm²

推荐后备保护开关额定电流值：16A空开

主要参数：

最大持续工作电压：385V AC

标称放电电流：10kA（8/20μs）

最大通流容量：20kA（8/20μs）

保护水平:1.5kV

保护模式：L，N-PE

响应时间：≤25ns

外形尺寸：95×72×65mm

接线线径：L/N≥2.5mm²； PE≥6mm²

推荐后备保护开关额定电流值：16A空开

电源第四级防护：

第四级电源防雷防护一般选用电源防雷插座，对设备起到精细保护

四、SCB浪涌专用后备保护器介绍

适用范围：

该产品和浪涌保护器配套使用,串联于浪涌保护器前端线路,作为浪涌保护器后备保护开关。

当浪涌保护器故障时，将浪涌保护器从电网脱离开，防止浪涌保护器故障造成供电系统故障。

性能特点：

*能够耐受与SPD相对应的limp或lmax而不断开，协助SPD正常工作。

*可切断幅值最高达100KA的 高短路电流，保护SPD免受TOV损坏。

*可在极短的时间内切断3A以上的低短电流，阻止SPD起火。

*残压低，相应的SPD保护水平UP更低，设备可以得到更好的保护。

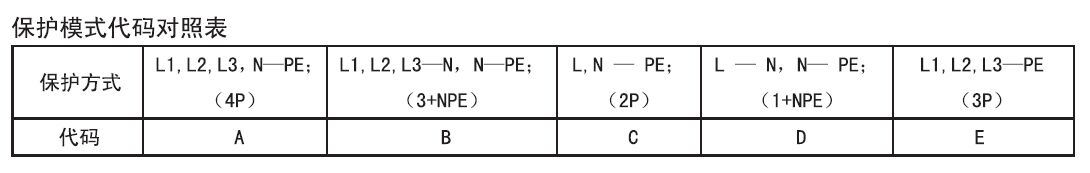

五、浪涌保护器保护模式（2P,  3P, 4P, 3+NPE, 1+NPE）的选择以及接线图参考。

A代表浪涌保护器由四个压敏电阻模块组成，适用于TN-S系统；

B代表浪涌保护器由三个压敏电阻模块及一个放电间隙模块构成，三个压敏电阻模块并在相线与中性线之间，放点间隙模块并在中性线与地线之间，适用于TT系统.

C代表浪涌保护器由二个压敏电阻模块构成，适用于单相TN供电系统

D代表浪涌保护器由一个压敏电阻模块及一个放点间隙模块构成，适用于单相TT供电系统

E代表浪涌保护器由三个压敏电阻模块构成，三个压敏电阻并在相线与地线之间，适用于IT系统及TN-C系统

浪涌保护器保护水平Up的选择

为了保护负载免受大气过电压的危害，必须考虑以下参数:

电涌保护器的电压保护水平Up应为:

Up（浪涌保护器） < Uw（负载）

根据IEC60364-4和GB50057-2010，建筑物内 220/380V配电系统中设备绝缘耐冲击电压额定值分为4类:

六、遥信报警接口（干接点）说明

浪涌保护器需远端告警时，依据告警系统的不同，可选择开路告警端口或短路告警端口，当浪涌保护器出现损坏，可以输出常开或常闭的报警信号。

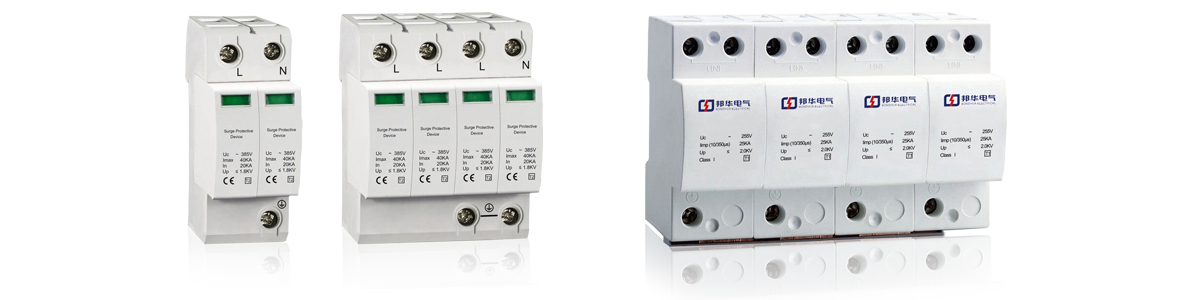

七、通用型浪涌保护器（一二三级均可使用同一型号）；

B+D复合型浪涌保护器，通流容量大，残压水平低，一二三级均可安装同一型号，满足国标防雷验收及设备保护要求。

轻松选型，验收无忧，防护效果更优秀！
