过电压GPU1-B35保护器 产品介绍
GPU1-B系列自点火可控极电涌保护器具有极高的通流容量，经由半导体触发电路，电流维护水准大大降低，适用于易遭受直接雷击的低压配电系统和重要设备的保护。可安装在交流50Hz（或60Hz），额定工作电压220/380V的三相配电系统中。产品内装有灭弧罩，能把放电后产生的电弧分割成许多小段，由此产品的反向电压使得很大的工频续流GP也能被消除。这一显著优点明显提高了保护设备运行的安全性和连续性。
GPU1-B35避雷器参数设置
产品型号 | GPU1-B25 | |
最大持续工作电压Uc（V） | 260/440/690 | |
冲击电流Iimp（10/350）kA 最大放电电流Imax（8/20）kA | 25 100 | |
电压保护水平 Up（kV） | L/N-PE | 1.2/2.5/3.0 |
N-PE | 1.0/2.0/2.5 | |
后备保护器（SCB） 防护等级 | GP-BP/B25 IP20 | |
温度范围 | -40℃ - +85℃ | |
阻燃等级 | V0 | |
接线能力 相对湿度 | 6～25mm2 ≤95％ | |
组合方式 | 1P/2P/3P/4P | |
1P+N/3P+N | ||
GPU1-B系列产品特点
◇ 开关型电涌保护器
◇ 断开续流能力强-可接近变压器侧安装
◇多间隙触发、自点火可控极专利技术
◇ 完美的灭弧设计
◇超大的通流容量
GPU1-B系列实际应用
防雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。防雷器的类型主要有保护间隙、阀型防雷器和氧化锌防雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型防雷器与氧化锌防雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
GPU1-C系列产品简介
GPU1-C系列电涌保护器适用于交流50Hz(60Hz),额定工作电压为220V/380V的配电系统中,可广泛应用于建筑物和工厂供电系统的电源保护,主要安装在电气系统的各级配电柜中,对直击雷、感应雷和操作过电压等能抑制其瞬态过电压幅值,泄放电涌能量,从而保护系统电路和用电设备。
产品特点
◇限压型电涌保护器
◇多等级组合方式应用各种类供电系统
◇更换方便-无需停电可更换保护模块
◇故障显示-各模块均带显示告警功能
◇远程监控一-带有远程告警装置,方便远程监控(可选)
◇防误插功能一底座和模块均带有限位装置
◇保护模式-各模块均带有热脱扣装置
◇自锁卡扣-防止模块在震动环境下的松动，应用在充电桩、风电等设备中。

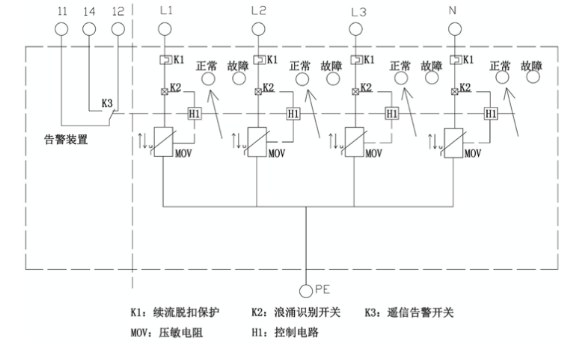

GPU1-产品安装线路图
过电压GPU1-B35保护器 相关型号
GPU1-B35、GPU1-B35/260、GPU1-B25/440、GPU1-B35/440、GPU1-B25/690、GPU1-B35/690、GPU1-B25/4P、GPU1-B35/4P、GPU1-B25/440/4P、GPU1-B35/440/4P、GPU1-B25/690/4P、GPU1-B35/440/4P
