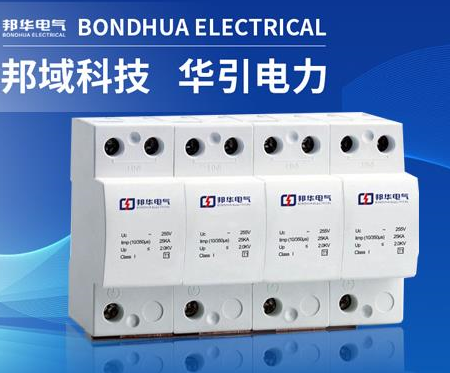

SPD避雷器CDY1-60/4P
阅读次数：1085 发布时间：2020-09-10
CDY1-60/4P通流量大，残压低，CDY1-60/4P组合式结构，可实现不同的保护方式，CDY1-60/4P品质优，价格优，欢迎咨询！
CDY1系列SPD概述
CDY1电涌保护器用于交流50Hz/60Hz、400V及以下的TT、IT、TN-S、TN-C-S等气压直流交流供电系统当中的等电流连接能够保障电力没有受损坏或者风浪涌过电流的干扰。设备末端需要搭载比较快流量的浪涌保护器，不然会遭到够强的影响电压损毁。
CDY1使用条件
周围空气温度:-5℃~﹢40℃。
海拔高度:海拔不超过2000m。
空气相对湿度:室温条件下50%~90%。
与垂直面的倾斜度不超过5°。
无显著摇动和冲击振动的地方。
在无爆炸危险的介质中，不存在足以腐蚀金属和损坏绝缘的气体和粉尘。
CDY1结构特点
模块化结构，安装方便，带电操作简单，减少维护费用。
自主开发设计，带故障脱离指示机构，告警指示明显。
配有通信接口和声光报警模块，能实现远程监控和声光报警功能。
系列参数
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
产品规格
CDY1-20：适于安装在设备间配电箱或用电设备前端，如住户配电箱，信息、电子、控制设备前端或最近的插座箱
CDY1-40：和CDY1-60适于安装在建筑内低压分配电柜处，如楼层配电箱，计算机中心、电信机房、电梯控制室配电箱符合标准：IEC 61643-1/GB 18802.1-2002

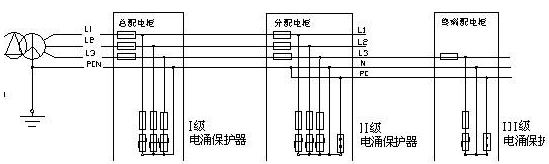

SPD线路安装图
CDY1-系列型号
CDY1-60/4P、CDY1-60/4P-385、CDY1-60/1P+N、CDY1-60/3P+N-385、CDY1-60/NPE-225、CDY1-100/3P+N-385、CDY1-80/3P+N-385
浪涌保护器的选择一般有如下几步
(1) 依据差异的电力装置、讯号类别以及现场实际上条件挑选UC值；依据相异的频率模块选用特定模块的避雷器；
(2) 根据SPD的保护距离确定其安装位置；
(3) 安装的SPD在正常情况下不会对设备产生故障，故障情况下不会对设备产生干扰；
(4) 根据SPD的具体安装位置和被保护设备的电压耐受水平选择合适的SPD；
(5) 顾及了SPD水准相互的电流协调。信号型避雷器考量了装配装置的工作频率、负载等数值。
CDY1-60/4P系列产品特点
同等通流量下，CDY1-20，CDY1-40，CDY1-60，残压低，为插拔式设计，可带电操作，更换方便；底座可再利用，减少维护费用自主开发设计的故障脱离指示机构，告警指示明显配有遥信和声光报警附件，可实现远程监控和声光报警功能，CDY1-60/4P系列产品实现了防雷产品的本质安全，引领防雷科技进入全新时代，真正做到了安全、有效、灵活、稳定。
