DH-YKS4943组合式电气火灾监控探测器DH-YKS4900CQ

阅读次数:1509     发布时间:2020-08-25

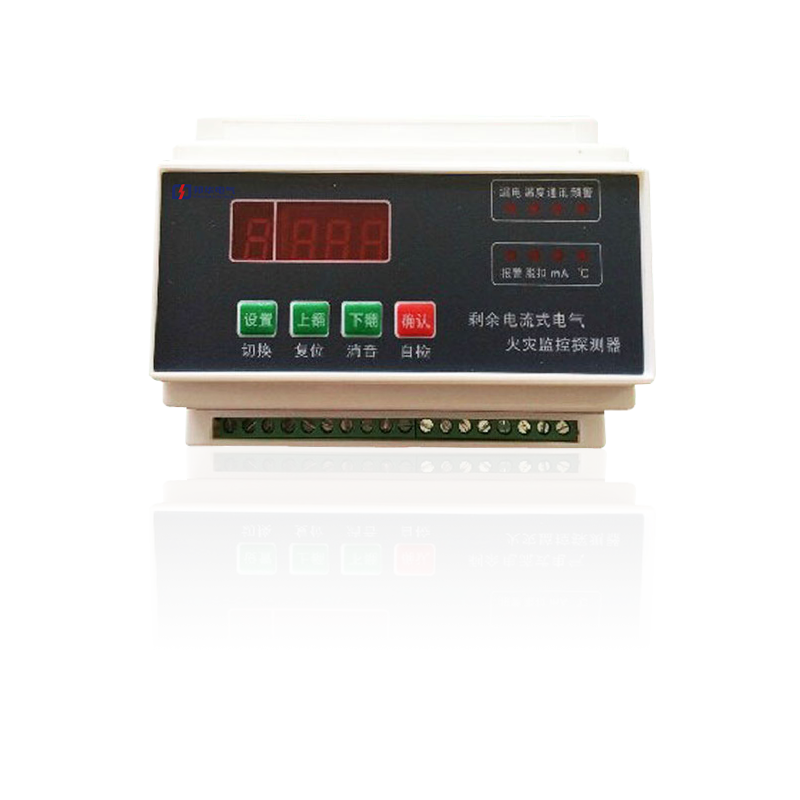

20200825/5f448b266b170.pngDH-YKS4942电气火灾监控探测器

剩余电流式电气火灾监控探测器

产品特点:

》与我公司生产的电气火灾监控设备联网运行;

》设有10路剩余电流检测(对应10个网络地址)

》具有传感器线路故障监测功能;

〉使用AC220V电源。

产品参数:

》产品型号: DH-YKS4942

》工作电压: AC220V 15 %/50Hz

》工作电流:≤10mA ( AC220V/50HZ )

》设定报警电流: 300mA ~ 990mA ( 步进10mA )

》通道数量及检测范围: 10路剩余电流( 0~ 999mA )

>总线地址范围: 1~127

》外形尺寸: 160x99x45 mm

》材质: ABS

>安装方式:轨道安装、壁挂安装、面板嵌入安装多种方式可选

执行标准: GB14287-2014电气火灾监控系统

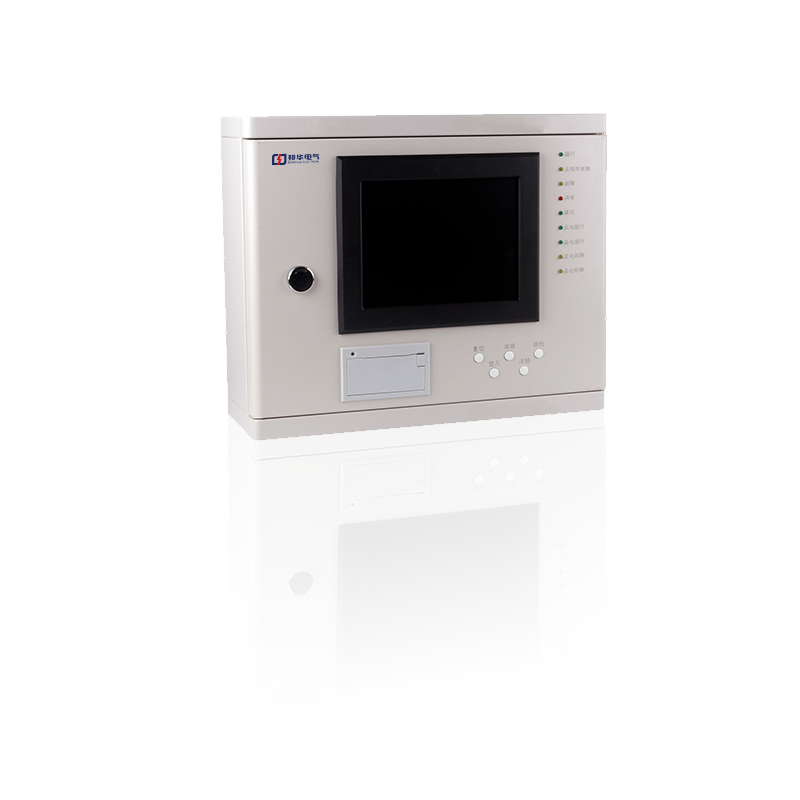

20200825/5f448b3900b53.pngDH-YKS4900C电气火灾监控设备

电气火灾监控设备

产品特点:

》电气火灾监控设备是电气火灾监控系统的核心,具有能够接收来自电气火灾探测器的报警信号,发出声、光报警

信号和控制信号,指示报警部位,记录、保存并传送报警信息的功能。

实时 监控所连接的电气火灾监控探测器的工作状态 ,包括报警、 线路短路、断路、与传感器断线等状态。

》 可自动登录在线的电气火灾探测器。

》各种报警及操作信息均有详细的记录,并可分类查询。

>微型热敏打印机实时打印报警信息,可选择打印的信息类型。

》提供与消防控制室图形显示装置通信的接口,并可将信息上传。

》32位ARM芯片设计,集成度高,可快速的处理各种信息与数据。

》7寸TFT彩色液晶分窗口显示各类报警信息,并可分类查询。

》贴装工艺制造.可靠性高,运行稳定。

》满足国家标准GB14287.1-2014《电气火灾监控系统第1部分:电气火灾监控设备》、GB50116-2013 《火灾自

动报警系统设计规范》的要求。

产品参 数:

》产品型号: JDH-YKS4900C

》设备容量: 4块回路板x2个回路x 127点=1016个总线地址。

》液晶规格: 7寸TFT彩色液晶,分辨率800x3(RGB)x480。

》工作电压: AC220V 10%、 50Hz

》最大功耗: 80W

》信号输出:报警输出: 1组DC24V、0.05A; 控制输出: 1组

DC24V、0.05A

>线制要求:电气火灾监控设备与电气火灾监控探测器之间采

用无极性二总线,连接线为铜芯导线、线径≥1.0mm2 ,最长

通信距离1000m。

>安装方式:壁挂

》外形尺寸: 490mmx 146mmx 700mm

》使用环境:工作温度: 0~40°C ,相对湿度:≤95%

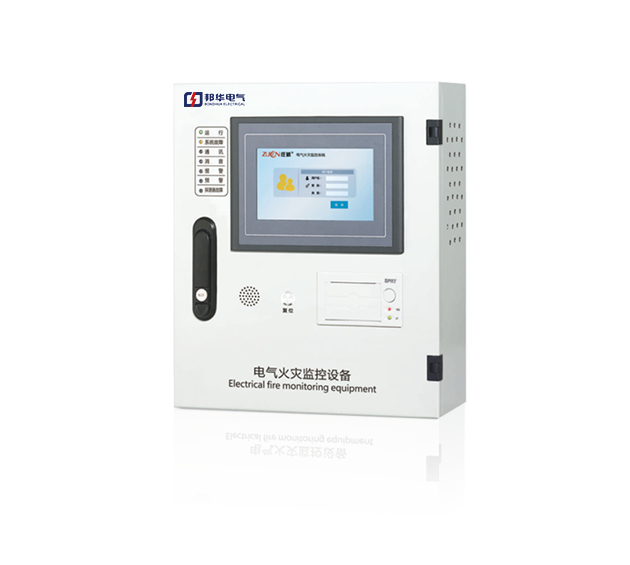

20200825/5f448b56926fc.pngDH-YKS4900CQ电气火灾监控设备

电气火灾监控设备

产品参数:

》产品型号: DH-YKS4900CQ

》设备容量: 4块回路板x 2个回路x 127点=1016个总线地址。

>液晶规格: 7寸TFT彩色液晶,分辨率800x 3(RGB)x480。

》工作电压: AC220V 10 %、50Hz

》最大功耗: 80W

》信号输出;报警输出; 1组DC24V、0.05A;控制输出; 1组

DC24V、0.05A

>线制要求:电气火灾监控设备与电气火灾监控探测器之间采

用无极性二总线,连接线为铜芯导线、线径≥1.0mm2 , 最长

通信距离1000m。

》安装方式:嵌入(可入立柜或琴台)

》外形尺寸: 483mm x 220mm x 399mm

》使用环境:工作温度; Q~40°C ,相对湿度;≤95%

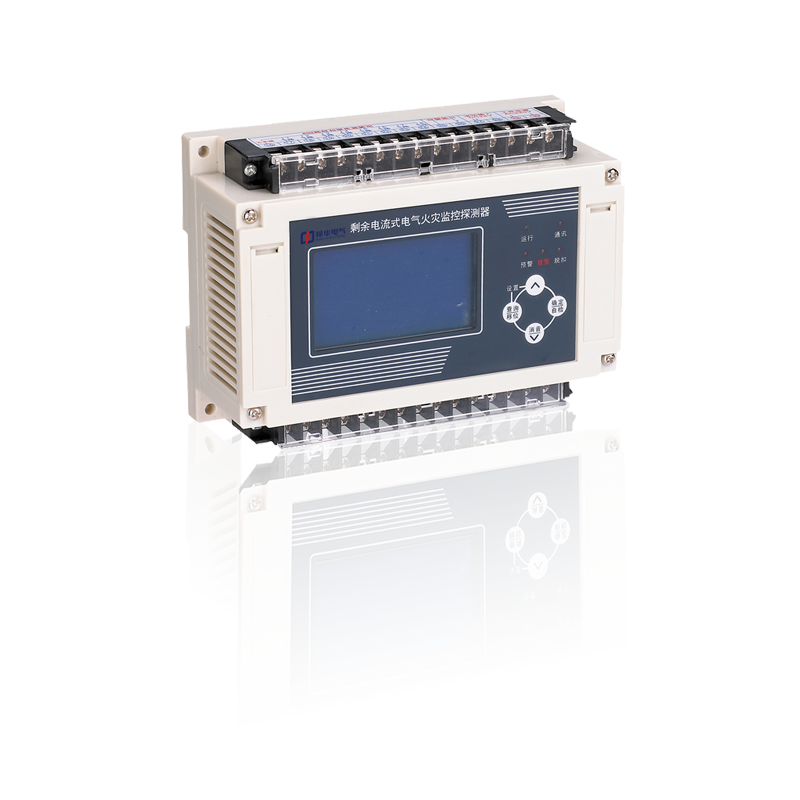

20200825/5f448b6d4e19c.pngDH-YKS4943组合式电气火灾监控探测器

组合式电气火灾监控探测器

产品特点:

》与我公司生产的电气火灾监控设备联网运行;

》设有5路剩余电流检测, 5路温度检测(对应10个网络地址)

》具有传感器线路故障监测功能;

》使用AC220V电源。

产品参数:

》产品型号: DH-YKS4943

》工作电压: AC220V 15 %/50Hz

>工作电流:≤10mA ( AC220V/50HZ )

》设定报警电流: 300mA~ 990mA ( 步进10mA )

》设定报警温度: 55~140 °C (步进1°C )

》通道数量及检测范围: 5路剩余电流( 0~ 999mA)

5路温度( 25~140 °C)

>总线地址范围: 1~127

》外形尺寸: 160x99x45 mm

》材质: ABS

》安装方式:轨道安装、壁挂安装、面板嵌入安装多种方式可选

>执行标准: GB14287-2014电气火灾监控系统

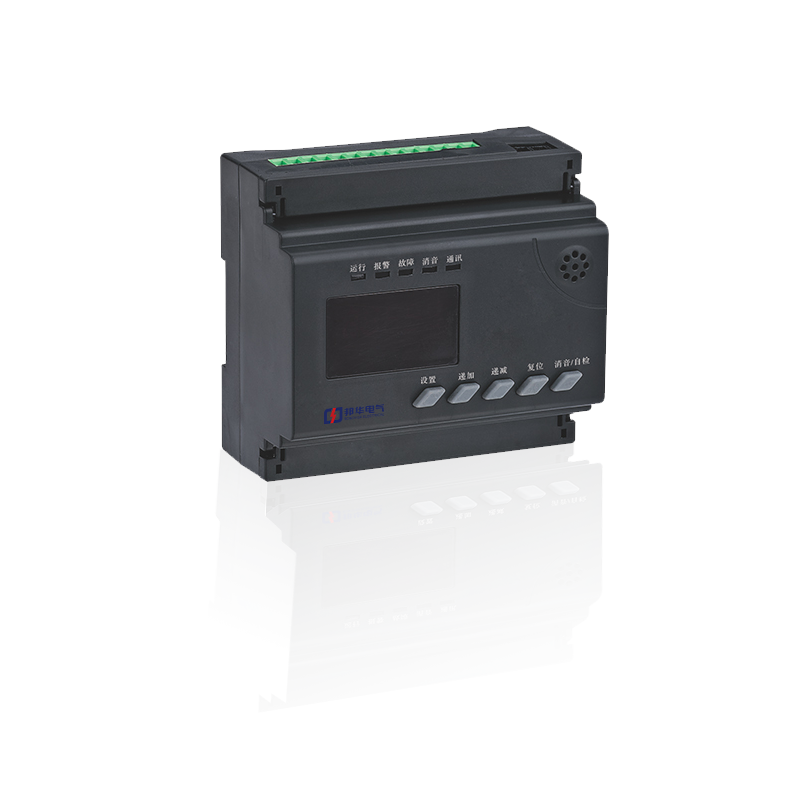

20200825/5f448b7fc4ebc.pngDH-YKS4961C测温式电气火灾监控探测器

测温式电气火灾监控探测器

产品特点:

》成熟的总线技术,信号总线24V供电,工作稳定可靠,为非独立式;

》体积较小,不占空间,安装方便,采用导轨安装;

》有单独的液晶显示,可以更直观的监测实时温度值,以及报警值;

>需与DH-YKS4900C电气火灾监控设备配合使用,组成电气火灾监控系统;

》有单独的液晶显示,可以独立设置地址、报警值,也可用编码器编址。

产品参数:

》产品型号: DH-YKS4961C

》工作电压:DC24V(总线电压)

>工作电流: < 1.2mA

》总线地址范围:1~127

》温度设定值55°C~140°C连续可调(步进1°C) ;

》工作温度: -10°C ~ 50°C

>湿度:≤92%

》外型尺寸: 90X49X32mm

>材质:ABS

》执行标准: GB14287-2014电气火灾监控系统

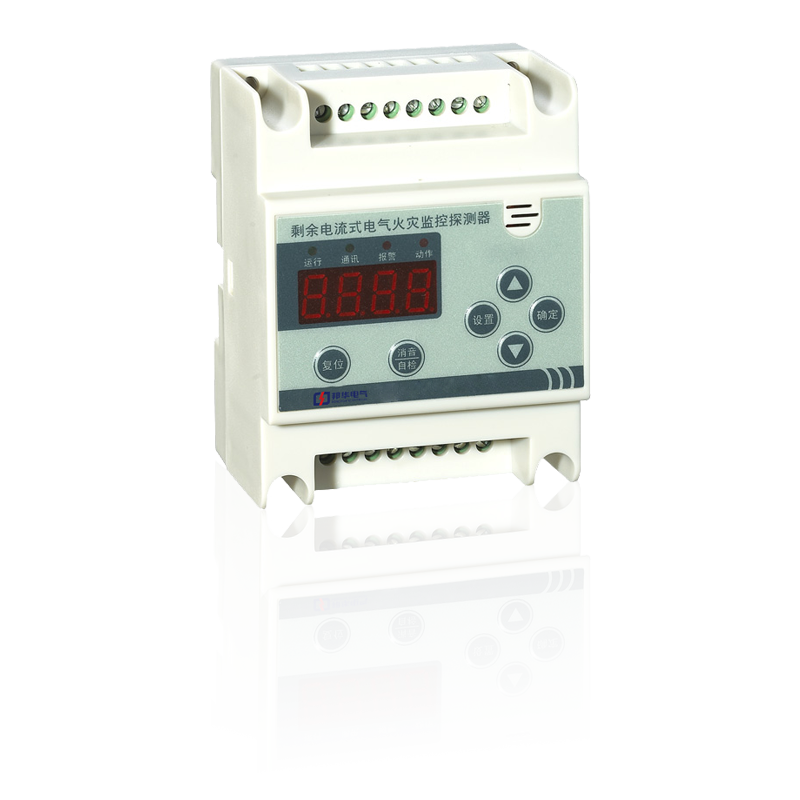

20200825/5f448b914383b.pngDH-YKS4951C剩余电流式电气火灾监控探测器

剩余电流式电气火灾监控探测器

产品特点:

》成熟的总线通讯技术,信号总线24V供电,工作稳定可靠,为非独立式;

>体积较小,不占空间,安装方便,采用导轨安装;

》有单独的液晶显示,可以更直观的监测实时剩余电流值,以及报警值;

>需与DH-YKS4900C电气火灾监控设备配合使用,组成电气火灾监控系统;

〉可以独立设置地址、报警值,也可用编码器编址。

产品参数:

》产品型号: DH-YKS4951C

》工作电压:DC24V(总线电压)

>工作电流: < 1.2mA

>报警设定值: 300mA ~ 1000mA(步进10mA)

〉过线电流: 0A~ 1600A

>过线电压:<660VAC

》过线额定频率: 50Hz ~ 60Hz

>总线地址范围: 1~ 127

》工作温度: -10°C~ 50°C

>湿度:≤92%

》外型尺寸: 90X49X32mm

》材质: ABS

》执行标准: GB14287-2014电气火灾监控系统

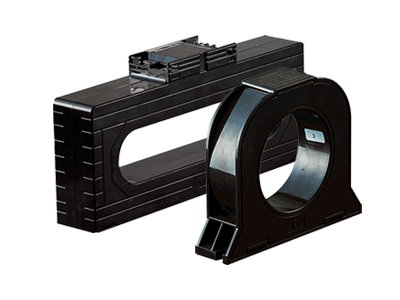

20200825/5f448ba73fb1c.pngCT51剩余电流互感器

CT519103

CT519303

CT519403

CT519503

CT519603

CT519703

CT519803

CT519903

产品特点:

》和DH-YKS4942. DH-YKS4943、 DH-YKS4951C配套使用;

》圆形系列产品,共有5种品种,能够满足100A- 800A的主线回路的应用;

》满足0.2级、0.5级、1级等不同精度的技术要求;

》满足新国标对平衡特性的严苛要求,不平衡电流输出值亦可以优于30mA、10mA、 甚至于5mA ;

》降低由于主回路电流磁场干扰而引起的误报警,为设备的可靠性提供了充分的保障;

》采用模块和产品可分离的结构设计,采用接插件或者端子直接连接;

》模块安装和拆卸极为简单,方便安装和维护。
