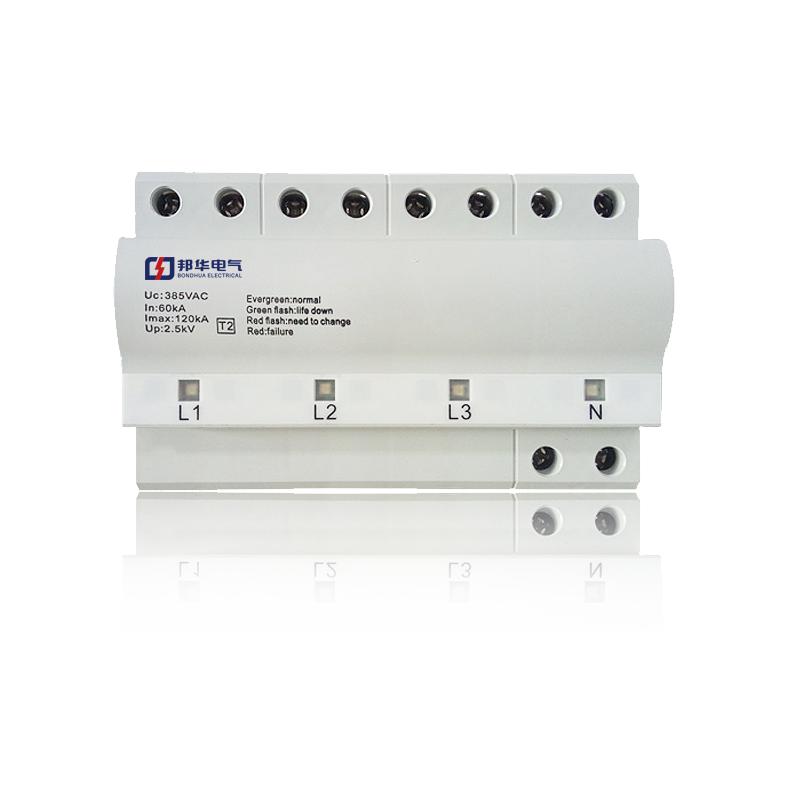

ZGG15-385(3+1)Tr 模块SPD防雷器
阅读次数：1061 发布时间：2020-08-18
西安邦华电气工程有限公司专业生产：ZGG15-385系列浪涌保护器，ZGG15系列浪涌冲击电流大，ZGG15系列浪涌极限电压低，ZGG15系列浪涌高灭弧，ZGG15系列浪涌军工品质！十五年专注ZGG15系列浪涌保护器。欢迎您来电咨询！
概述
ZGG15-385(3+1)Tr 型电源模块浪涌保护器是用于第一级的电源模块浪涌保护器，由压敏电阻型电源模块和气体放电管型电源模块组成，分别用于L-N、N-PE的保护。该电源模块浪涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。
技术指标
| 保护模式 | L-N | N-PE |
| 最大持续运行电压 Uc | 385 V | 255 V |
| 标称放电电流In(8/20μs) | 30 kA | 100 kA |
| 冲击放电电流Iimp(10/350μs) | 15 kA | 60 kA |
| 电压保护水平 Up | 2.1 kV | 2.5 kV |
| 额定断开续流值 Ifi | / | 100 Arms |
| 外壳防护等级(IP代码) | IP 20 | |
| 应用系统 | TN、TT | |
| 安装形式 | 35 mm标准导轨 | |
执行标准
IEC 61643-1:2005 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法
GB 18802.1-2011 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法
YD/T 1235.1-2002 通信局（站）低压配电系统用电涌保护器技术要求
YD/T 1235.2-2002 通信局（站）低压配电系统用电涌保护器测试方法
概述
ZGGF15-275(3+1)Y电源模块浪涌保护器采用特殊非金属材料制成，应用叠层放电技术全密封设计，具有冲击放电电流大，极限电压低，无电弧外泄，无漏电电流，高电流灭火能力等特点，标准35mm导轨安装，接线方便。适用于各种电网制式（TN，TT和IT），用于主电源系统，以保护设备免受直接雷击或雷电感应的影响。
技术指标
| 产品型号 | ZGGF15-275 (3+1) Y | |
| SPD按照 IEC 61643-11 | ClassⅠ | |
| SPD按照 EN 61643-11 | Type 1 | |
| 标称工作电压 Uo | 230V /400V | |
| 最大持续运行电压 UC | 275V (L-N); 255V (N-PE) | |
| 工作频率 | 50/60Hz | |
| 标称放电电流 In (8/20μs) | L-N | 15kA |
| N-PE | 60kA | |
| 冲击放电电流 Iimp (10/350μs) | L-N | 15kA |
| N-PE | 60kA | |
| 电压保护水平 Up | L-N | ≤2.5kV |
| N-PE | ≤1.5kV | |
| 泄漏电流 | ≤3mA | |
| 续流遮断能力 If | 6kArms (L-N); 1kArms (N-PE) | |
| 保护模式 | L-N, N-PE | |
| 短路耐受能力 | 3kA | |
| 暂态过电压试验值TOV (低压系统) UT (L-N) | 440V, 5s | |
| 暂态过电压试验值TOV (高/中压系统) UT (N-PE) | 1200V, 200ms | |
| 应用系统 | TT, TN-S | |
| 防护等级 | IP20 | |
