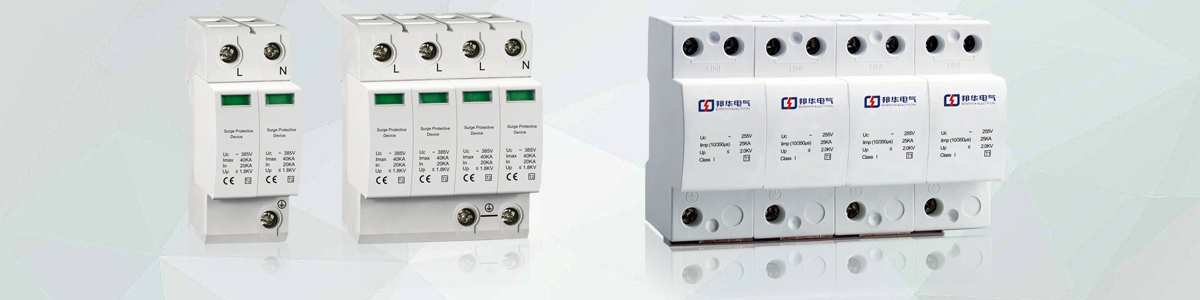

TUR T1-50(3P+N / 275) 浪涌保护器
阅读次数：2427 发布时间：2020-08-14
西安邦华电气专业生产TUR T1-50(3P+N / 275)系列浪涌保护器，对TUR T1-50(3P+N / 275)系列浪涌保护器有着十年的防雷经验，技术可靠！TUR T1-50(3P+N / 275)系列浪涌保护器军工品质！TUR T1-50(3P+N / 275) 系列浪涌保护器应用范围广,价格合理！邦华电气十年如一日,用心塑造安全!
TUR T1电涌保护器工作原理
该产品为Ⅰ级分类试验的低压配电系统的电涌保护器，其限压功能元件由16片石墨圆片及15片聚四氟乙烯垫片叠加、外加相邻石墨片间隙点火电路及指示遥信电路组合而成，其产品结构紧凑，使用寿命长。产品可用于架空线入户未经衰减的直击雷防护，具备很高的雷电流泄放能力，有承受雷电能量高、灭弧、断续流能力强等特点，应用于雷击风险较高地区的设备系统的电源第一级防雷。TUR T1保护模式为L对N、N对PE的全模保护，适用于TN-S、TT、TN-C-S、IT配电方式。同时它具备集成在本体上的遥信触点，可具有可远程报警等优点。TUR T1以其显著的性能、安全性和可靠性在国际上处于领先水平，为用户提供一个高度可靠、低风险、长寿命的服务。
TUR T1系列产品功能特点
符合IEC61643-1标准
1) 领先的相邻石墨片间隙点火装置
2) 具有共模/差模保护
3) 模块化设计，适合各种电网系统
4) 遮断工频续流高达25KA
5) 低残压可达1.8KV
6) 密封结构设计，动作时无电弧外泄
7) 具有状态显示
8) 可选装TS遥信触点
9) 可进行V型接线
TUR T1电涌保护器技术参数表
| TURT1-50 (1P+N/275) | TURT1-50 (3P/275) | TURT1-50 (3P+N/275) | TURT1-25 (1P+N/275) | TURT1-25 (3P/275) | TURT1-25 (3P+N1275) | |
| 额定工作电压Un(M) | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 |
| 最大持续工作电压UcM) | 275/255 | 275 | 275/255 | 275/255 | 275 | 275/255 |
| 频率(Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| 脉冲冲击电流 limp(kA),10/350us | 50/100 | 50 | 50/100 | 25/100 | 25 | 25/100 |
| 标称放电电流 In(kA),8/20us | 25 | 25 | 25 | 25 | 25 | 25 |
| 内部短路耐受电流Icc(kA) | 50 | 50 | 50 | 50 | 50 | 50 |
| 额定断开续流值fi(kA) | 25 | 25 | 25 | 6 | 25 | 6 |
| 电压保护水平Up(kV) | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 |
| 响应时间(ns) | <100 | |||||
| 保护模式 | L-PE，L-N,N-PE | |||||
| 端子(mm2) 相线/中性线(PIN) 地线(PE) | 25(软线)，35(硬线) | |||||
| 防护等级 | IP20 | |||||
| 阻燃等级 | VO | |||||
| 工作温度(°C) | -40~+80 | |||||
| 湿度范围| | ≤95%(25°C) | |||||
| 18mm模块 | 4 | 6 | 8 | 4 | 6 | 8 |
| 标准 | 适用GB50057-2010第一级防雷保护的强制条款要求;同时满足GB50343--2012,JGJ16--2008要求 | |||||
电涌保护器的级联配合
第一级保护的SPD应靠近建筑物的入户线的等电位连接端子处，第二、三级保护的SPD应尽量靠近被保护设备安装。
电涌保护器接至等电位连接的导线要尽可能的短而直。
限压型SPD之间的线路长度不宜小于5米，限压型SPD与开关型SPD的线路长度不宜小于10米。
SPD电源侧应安装过流保护装置(断路器或熔断器)。
相关产品：TUR T1-50 (1P+N / 275)、 TUR T1-50 (3P/ 275)、 TUR T1-50 (3P+N / 275) 、TUR T1-25 (1P+N / 275) 、TUR T1-25 (3P / 275) 、TUR T1-25 (3P+N / 275)
