概述：

电气火灾监控设备应设置在消防控制室内或有人值班的场所;在有消防控制室且将电气火灾监控设备的报警信息和故障信息传输给消防控制室时， 电气火灾监控设备可以设置在保护区域附近。

电气火灾监控设备的报警信息和故障信息可以接入设置在消防控制室的消防控制室图形显示装置集中显示; 但该类信息的显示应与火灾报警信息和可燃气体报警信息显示有明显区别。

电气火灾监控设备的安装设置应参照火灾报警控制器的设置要求。

保护区域内有联动要求时，可以由电气火灾监控设备本身控制输出控制，也可由消防联动控制器控制输出控制。

系统组成

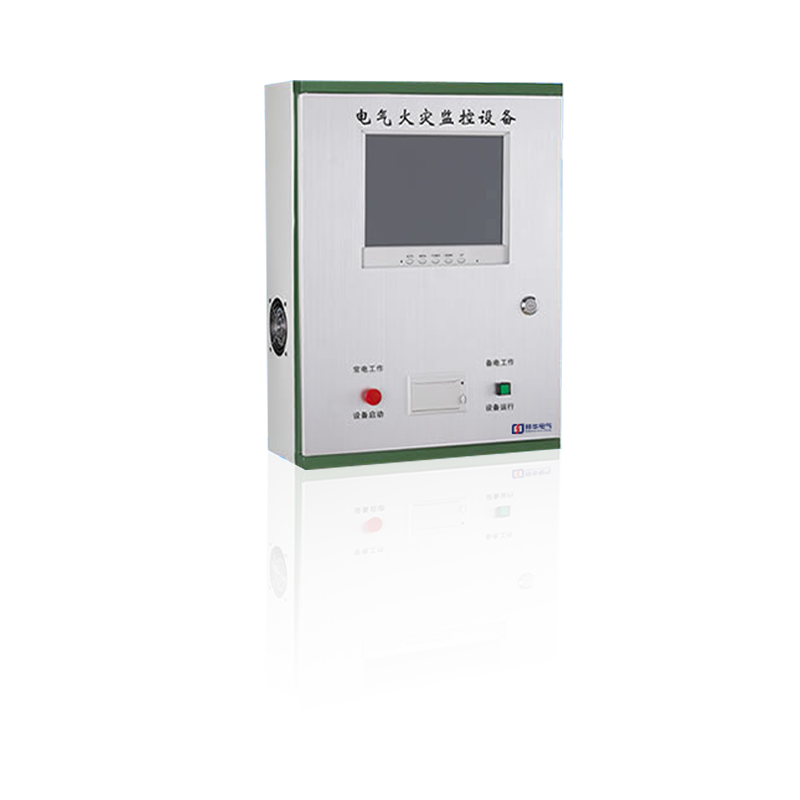

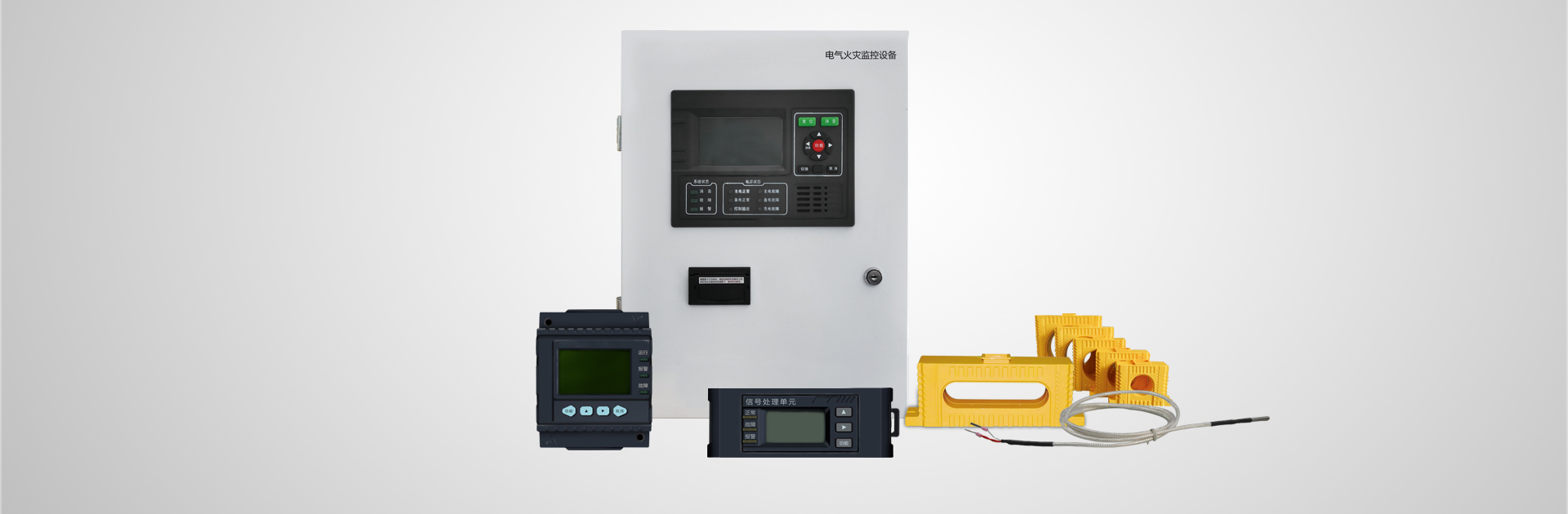

      电气火灾监控设备由一台计算机作为主控上位机，配合防火漏电报警系统终端、剩余电流探测器和若干带分励脱扣功能的断路器，通过二总线连接到主控上位机，通过应用软件组成一个完整的防火漏电报警系统。主控机具有巡检、监控、声音报警、打印及查询系统等多种功能，完成智能化的管理。该系统采用集散控制方案，一台微型计算机可以监控512台防火漏电系统终端;防火漏电系统终端能够独立工作，可以通过系统终端现场查看用电的各项参数。

漏电检测

      剩余电流探测器采用零序电流互感器(ZCT)，铁芯是环状的，主电路导线穿越其中或在其上绕几圈作为一次绕组，二次绕组则用漆包线均匀而对称地绕在铁芯上。当被保护电路无漏电故障时，由基尔霍夫电流定律可知，在正常情况下通过零序电流互感器的一次绕组电流的相量和恒等于零，即:即使三相负载不对称，上式也同样满足。这样，各相线工作电流在零序电流互感器环状铁芯中所产生的磁通相量和也恒等于零。因而，零序电流互感器的二次绕组没有感应电动势产生，漏电保护电器不动作，系统保持正常供电。一旦被保护电路或设备出现漏电故障或有人触电时，将产生漏电电流(也称剩余电流)，使得通过零序电流互感器的一次绕组的各相电流的相量和不再恒定为零，即:IA即为漏电电流。由此，在零序电流互感器的环状铁芯上将有励磁磁动势产生，所产生的磁通的相量和也不再恒定等于零。

      因此，零序电流互感器的二次绕组在交变磁通5 Wb的作用下，产生了感应电动势EA，当达到预定值时，使脱扣线圈通电，电路断开。零序电流互感器使用高性能的坡莫合金作为铁芯的磁性材料，其输出电压在一定范围内有良好的线性，很便于计算机处理。
