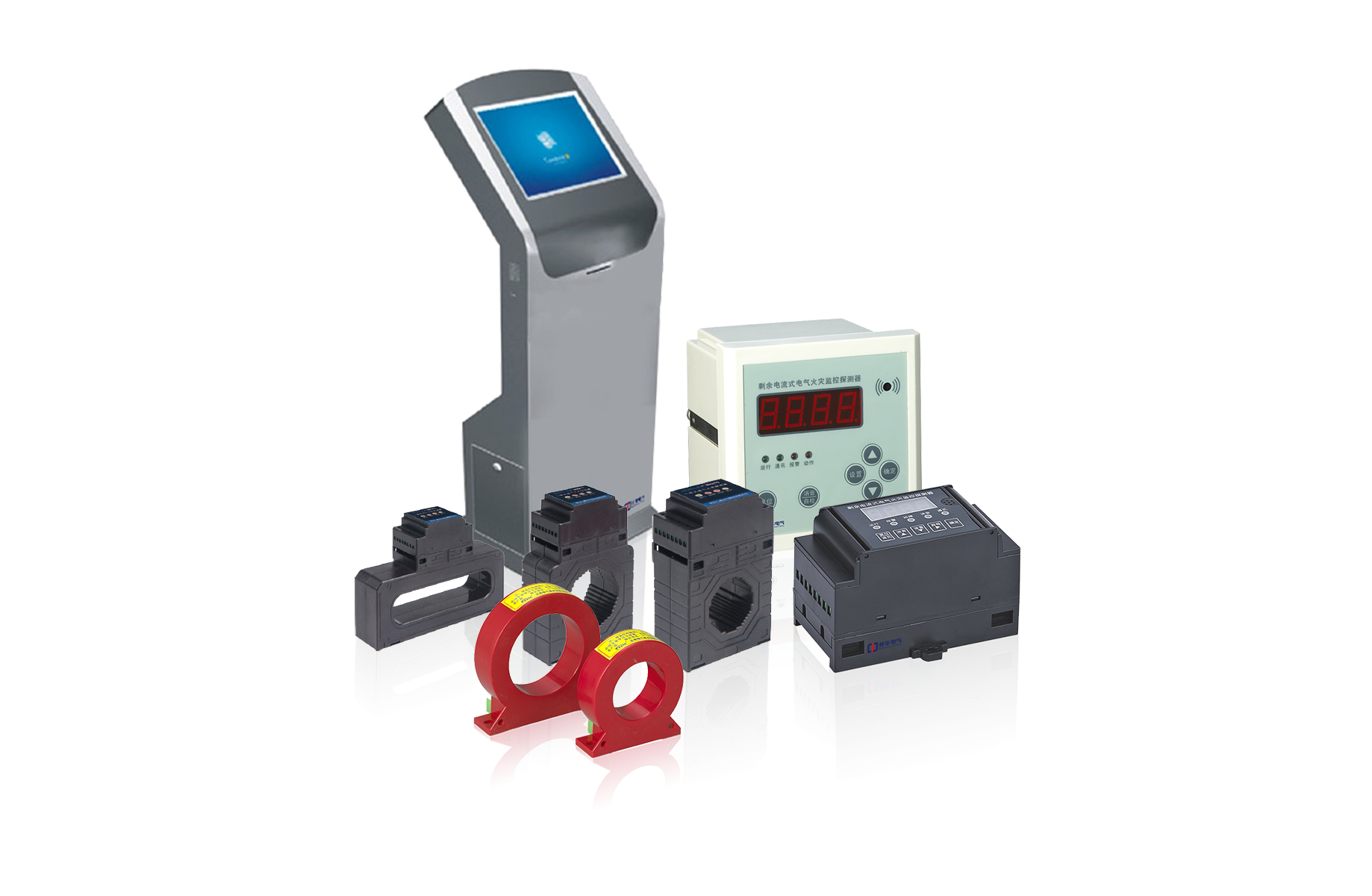

EF-RT4/A5 电气火灾探测器EF-RT8

阅读次数:105     发布时间:2020-08-07

20200807/5f2d0f0b9ba5b.png

电气火灾监控设备:EF-64N/A5、EF-128N/A5、EF-128N/A3SG、EF-128N/A3ST

本产品符合标准:GB14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》

◇ 输入交流电源:AC220V±15%  50Hz。

◇ 通讯方式采用标准工业RS485总线,正常通讯距离小于1200米,超过可通过中继器延长通讯距离。

◇ 通讯容量为每条回路128台探测器。

◇ 最多可以输出4路电源,输出电压及功率:DC24V/4A。

◇ 两路常开干结点,可用于消防联动控制。

◇ 黑匣子记忆功能,可大容量记录存储异常故障事件,存储事件超过20万条。

◇ 主用电源停电时,备用电源可以满足4h的供电要求。

◇ 防护等级:IP30。


剩余电流式电气火灾监控探测器:EF-R1/Y45D、EF-R1/Y70D、EF-R1/150F18D、EF-R1/210F34D

本产品符合标准:GB14287.2-2014《电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器》

输入电源:DC24V

输入功率:0.5W

通讯制式:标准工业485总线(2线制)

通讯距离:最大通讯距离1200米

地址设定:设定范围:1~128,现场可设定

报警阈值设定:出厂默认300mA,现场可设定

报警方式:LED指示灯显示

工作环境温度:-10℃~55℃

工作环境湿度:≤95%

海拔高度:≤2000m

防护等级:IP40


组合式电气火灾监控探测器:EF-R8/A5、EF-R1-VA、EF-RT4/A5

本产品符合标准:GB14287.2-2014《电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器》

                            GB14287.3-2014《电气火灾监控系统 第3部分:测温式电气火灾监控探测器》


主要技术参数

输入电源方式:DC24V和AC220V两种工作方式

输入功率:< 0.8W

配接传感器:可配接1~8只剩余电流传感器和1~4只温度传感器

通讯制式:标准工业485总线(2线制)

通讯距离:最大通讯距离1200米

继电器动作输出:4路无源常开点输出(AC220V/1A,DC24V/1A)

地址设定:设定范围:1~128,现场可设定

剩余电流报警阈值设定:出厂默认300mA,现场可设定

温度报警值设定:出厂默认70℃,现场可设定

报警方式:LED报警指示,LCD显示报警部位和类型

安装方式:标准35mm导轨安装

工作环境温度:-10℃~55℃

工作环境湿度:≤95%

海拔高度:≤2000m

防护等级:IP40


温度传感器型:TC TL

安装接线方式:

箱柜温度传感器设置方法导线温度传感器设置方法电缆温度传感器设置方法


将温度传感器直接压接于模块上,通过空气取样箱柜的平均温度,检测箱柜温升;每箱柜需一个或多个温度传感器。


将温度传感器与A、B、C、N分别压接在靠近接线端子处的绝缘导线外表处,取样为绝缘材料的温度,可检验线路的长期过电流温升及因接触不良的接点温升;每路需四个温度传感器。




将温度传感器直接压接在电缆的绝缘材料外表处,取样为绝缘材料的温度,检测线路的长期过电流温升;每路只需一个温度传感器。



主要技术参数:

1. 温度量程:-40~+255℃;

2. 信号输出方式:模拟量信号,二线输出,标准出线1m;

3. 延长线要求:NH-RV2*0.5mm2。


分类及型号规格:

序号名称型号规格
1箱(柜)温传感器TC
2线温传感器TX
3缆温传感器TL
