BM-C-N6应急照明疏散系统控制器
阅读次数：1524 发布时间：2020-08-07

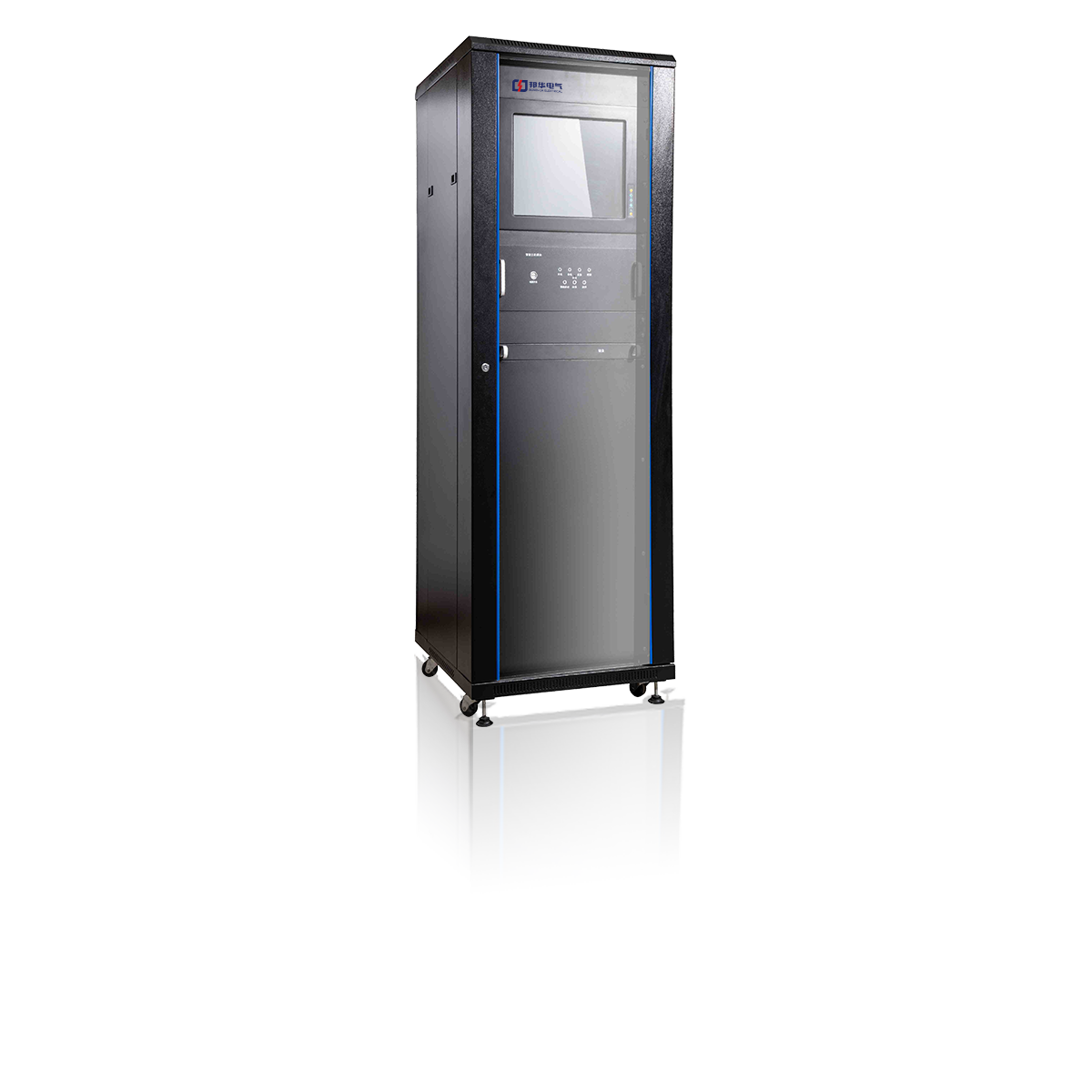

应急照明控制器：BM-C-N6、BM-C-N16
主要特点
1、完全满足国家标准 GB17945-2010《消防应急照明和疏散指示系统》的要求。
2、采用 CAN 总线通讯方式，具备 6 回路，每回路支持 32 台应急照明集中电源和分配电装置的接入，最大可监控灯具数量为 24576 个。
3、可通过 RS485/422、CAN 及以太网接口与火灾报警控制器进行通讯，接收火灾报警控制器输出的火灾探测器信息，根据火灾现场实时情况 智能引导人员进行疏散。也可通过 4 路开关量输入接口接收火灾报警控制器监视的防火分区状态，按照预定的疏散预案实施人员疏散。
4、采用用户操作权限管理防止非专业人员操作。
5、采用 19 英寸工业触摸显示器，支持矢量图形，界面清晰直观。
6、采用独立的数据库管理系统，具有高性能、高可靠性的优点，可存储超过 10 万条记录且支持数据备份和加密。
产品详情
BM-C-N6 型应急照明控制器可控制并显示消防应急照明灯具、消防应急照明集中电源、应急照明分配电装置的工作状态，通过接收火灾报 警控制器输出的火灾探测器信息，可根据火灾现场实时情况智能生成逃生路线，通过控制应急照明灯具引导人员进行疏散。其硬件部分采用模块化设计，由基于 22nm 高性能低功耗处理器的工业控制主机统一管理，具有高实时性、高稳定性的优点。19 英寸LCD 触摸屏结合显示内容丰富、直观、友好的系统软件使监视、操控工作更加方便简洁。
技术参数
| 产品名称 | 应急照明控制器 |
| 产品型号 | BM-C-N6 |
| 执行标准 | GB17945-2010 |
| 额定电源电压 | AC220V/50Hz |
| 主电功耗 | 150W |
| 备电工作时间 | ≥3小时 |
| 外壳防护等级 | IP30 |
| 运行环境 | 温度：0℃~+40℃ 相对湿度：≤95%不凝露 |
| 外形尺寸（长x宽x高） | 600x500x1800mm |
| 配接容量 | 6回路 |
| 安装方式 | 落地式安装 |

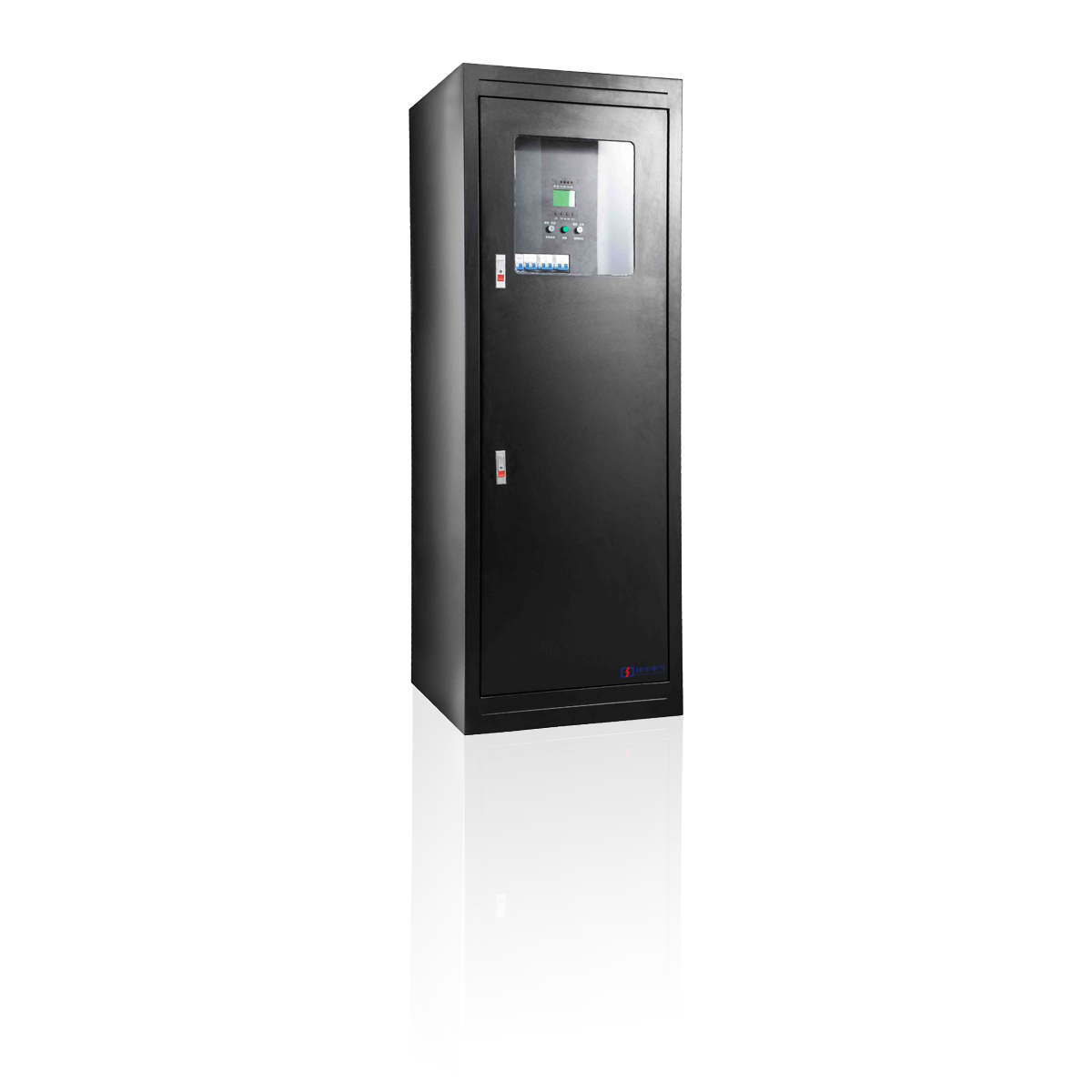

应急照明集中电源：BM-D-0.5KVA、BM-D-5KVA(主型)、BM-D-3KVA、BM-D-500W产品特点
1、采用 DC36V 安全电压输出。
2、具有智能的蓄电池充放电管理功能，恒流 / 恒压充电方式，自动判定充电时间，电池充满后自动转换为浮充方式充电。
3、 CAN 总线通讯方式，应急照明集中电源的所有监测数据均可在应急照明控制器上读取。
4、直流控制部分均采用直流专用电器元件。
5、市电输入和直流输出部分采用隔离设计，并具有过压、欠压、过载、短路等保护功能。
6、采用 160*160 分辨率点阵液晶屏实时显示应急电源的状态。
产品详情
BM-D-0.5KVA 型应急照明集中电源（消防应急灯具专用应急电源）的主要功能是实现市电正常情况下由市电给消防应急灯具供电，同时给电池组充电，市电故障情况下自动转为备用电池组为消防应急灯具供电，主要适用于我公司电源分布式消防应急照明和疏散指示系统，也可用于集中电源非集中控制型系统。
技术参数
| 执行标准 | GB17945-2010 | |
| 产品型号 | BM-D-0.5KVA | |
| 输入 | 电压 | AC220V±15% |
| 相数 | 单相（L、N+PE） | |
| 频率 | 50Hz | |
| 输出 | 电压 | DC36V |
| 输出回路 | 单回路、容量 15A | |
| 电池 | 电池类别 | 密封式免维护铅酸蓄电池 |
| 总电压 | DC36V | |
| 单节电压 | DC12V | |
| 电池容量 | 40AH | |
| 电池数量 | 3 | |
| 转换时间 | <5 秒（有特殊需求时可 <0.25 秒） | |
| 备电工作时间 | ≥ 90 分钟 | |
| 外壳防护等级 | IP30 | |
| 运行环境 | 温度：0℃～ +40℃ 相对湿度：≤ 95%，不凝露 | |
| 外形尺寸（长x宽x高） | 420mm×250mm×600mm | |
| 安装方式 | 壁挂式安装 | |

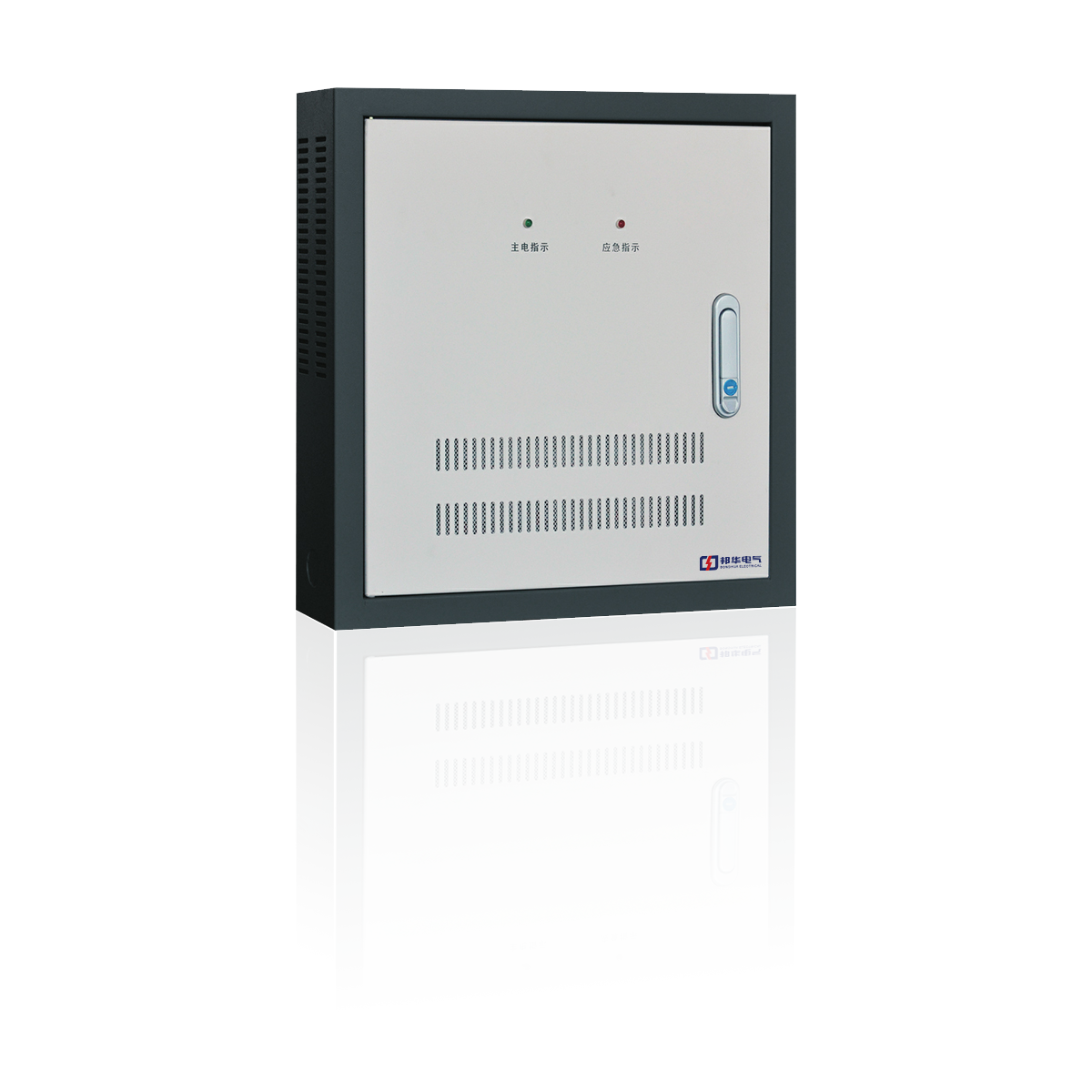

应急照明分配电装置：BM-FP-500W/D(主型)、BM-FP-300W/D、BM-FP-200W、BM-FP-500W
产品特点
1、4 输出回路，每回路均设单独保护。
2、采用 POWER-BUS 载波通信方式实现供电和通讯两组线合一，且不分极性，安装调试简单方便。
3、直流控制回路均采用专用的直流电器元件，防止由直流故障电弧引发的火灾。
4、 可根据现场实际需求设置输出回路开启或关闭，并可设置回路配接灯具的数量。
产品详情
BM-FP-500W/D、BM-FP-300W/D型应急照明分配电装置可将应急照明集中电源输入的AC220V或DC220V电压转换为DC36V安全电压，输出分成 4 个独立的回路并均具有过载、短路保护功能。回路采用载波的通信方式，即可通过两条线完成灯具的供电和通讯，单回路最大可带64 个应急灯具。分配电装置内置高性能 MCU，可实时监测主、备电工作状态、各输出回路状态和回路下连接的应急灯具的状态，通过 CAN 总线与应急照明控制器连接，可上传应急照明分配电装置及所带灯具的状态信息并且可实现控制器对本机和灯具的控制。
技术参数
| 执行标准 | GB17945-2010 |
| 产品型号 | BM-FP-500W/D |
| 主电输入电压 | AC220V±15% 50Hz |
| 应急输入电压 | DC216V |
| 输出电压 | DC36V |
| 输出功率 | 0.5KW |
| 输出回路 | 4 回路 每回路小于 4A |
| 单回路配接灯具数量 | ≤ 64 |
| 备电工作时间 | ≥ 90 分钟 |
| 外壳防护等级 | IP30 |
| 运行环境 | 温度：0℃～ +40℃ 相对湿度：≤ 95%，不凝露 |
| 外形尺寸（长×宽×高） | 500mm×150mm×600mm |
| 安装方式 | 壁挂式安装 |
