KR-C-1000A应急照明疏散系统控制器

阅读次数:115     发布时间:2020-08-06

疏散系统 (2).jpg

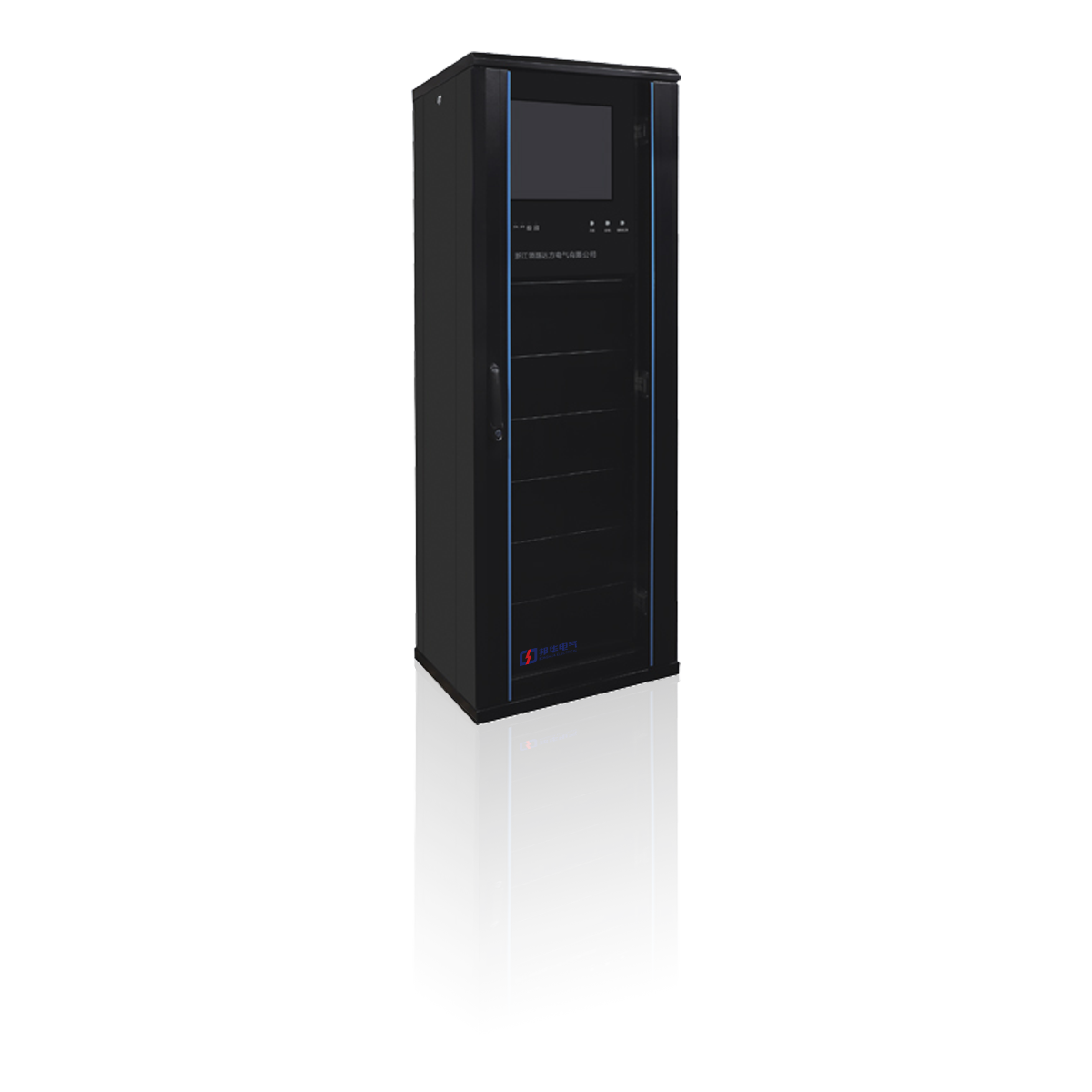

应急照明控制器KR-C-1000A、KR-C-1000B

应急照明集中电源(消防应急灯具专用应急电源)

产品概述

应急照明集中电源(消防应急灯具专用应急电源)为I-EIS智能疏散指示系统的专用供电设备(后文简称应急电源),为区域内的分配电装置提供工作电源。在正常情况下,由交流市电经过互投装置给负载供电,当交流市电断电后,互投装置将立即切换至电池组供电,当市电电压恢复时,应急电源将恢复为市电供电。集中电源通过RS485总线与应急照明控制器通讯,将运行信息传输给应急照明控制器,并可接受应急照明控制器的远程控制。


设备参数

输入供电方式单电源(主备电切换)

20200806/5f2bb3e64bd10.png

供电电压AC220V±20%
相数单相+PE制
频率50HZ±5%
输出电压DC36±10%
电池免维护阀控式铅酸蓄电池
应急供电时间大于90分钟
超载能力负载120%时能够正常工作
保护过压保护、过载保护、短路保护
噪音(1m距离)正常时:无噪音应急时:大于65dB,小于115dB
工作环境相对湿度0~90%RH
环境温度0℃~55℃
海拔高度2000米以下
适应负载适用阻性负载、容性负载、混合负载

应急照明集中电源:KR-D-0.5KVA/24、KR-D-3KVA、KR-D-6KVA、KR-D-30KVA(主型)、KR-D-15KVA、KR-D-1KVA-36(主型)、KR-D-0.5KVA-36、KR-D-0.3KVA-36

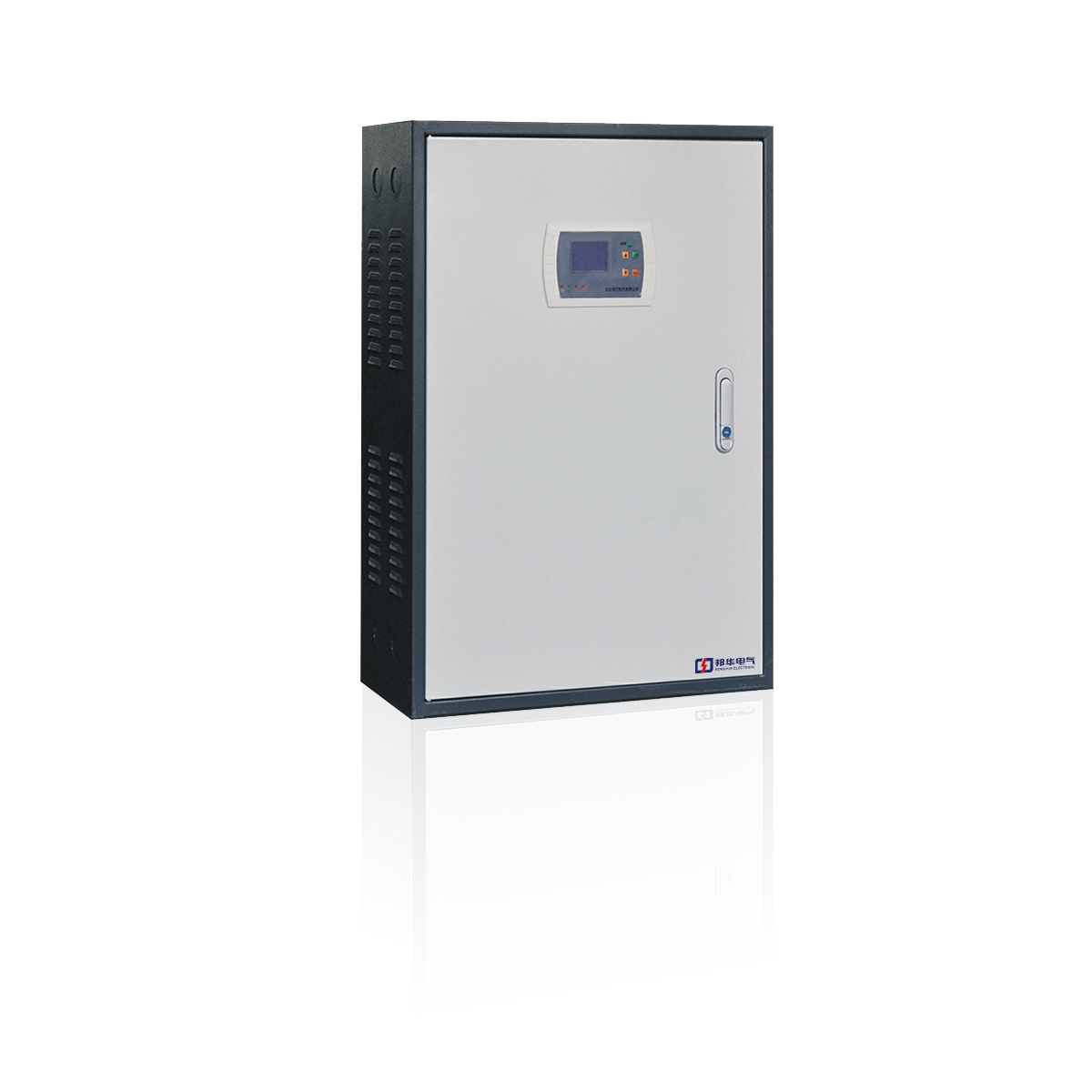

KR-C-1000B应急照明控制器

产品概述

KR-C-1000B应急照明控制器为I-EIS智能消防应急疏散指示系统主机,采用工控计算机系统,组态软件架构,可导入CAD图形,显示平面疏散图形,并具有缩放功能。放置于消防控制中心,需与FAS系统连接,为系统的中央指挥中枢。

应急照明控制器主要由工控机、液晶显示器、应急电源模块等构成。由交互式操作软件支持,负责解析底层设备的工作故障状态信息,接收来自消防报警系统的火警联动信息,对火警信息进行决策,对底层灯具发送各种指令进行疏导。

当火灾探测器报警后,通过火灾报警系统(FAS)将火灾信息传输给应急照明控制器,应急照明控制器发出火灾报警信号并发出报警音响,点亮应急灯具疏散人群。

当应急照明控制器与应急灯具之间的通讯线或应急灯具发生故障时,应急照明控制器发出故障信号,点亮故障指示灯,发出故障报警音响,同时在液晶屏上指示报故障的灯具地址。

应急照明控制器可记录最近发生的事件,包括火灾报警、应急联动、复位操作事件发生地址、日期、时间,用户可以通过液晶屏进行事件查询。


设备参数

产品型号KR-C-1000B

20200806/5f2bb444cf0fb.png

设备参数输入电压AC220V/50HZ
总线回路4路RS485总线(可拓展)
显示设备15寸液晶显示屏
安装方式壁挂式安装
应急时间≥180分钟
设备尺寸650mm×550mm×182mm
使用环境温度-10℃~+55℃
湿度≤95%RH
执行标准GB17945-2010
海拔高度≤2000m

应急照明分配电装置:KR-FP-350VA、KR-FP-0.5KVA、KR-FP-0.35KVA-36、KR-FP-0.5KVA-36、KR-FP-5KVA

产品概述

应急照明分配电装置为I-EIS智能疏散指示系统的区域性控制主机,受控于系统应急照明控制器。采用RS485总线与中央主机通讯,输出DC36V安全电压,可以对每个应急照明灯具和疏散标志灯具进行巡检并传送疏散指令和消防联动指令。


设备参数

产品型号KR-FP-0.5KVA-36产品型号KR-FP-0.35KVA-36
输入电压DC36V输入电压AC220V/50Hz
输出电压DC36V输出电压DC36V
总线回路4路总线回路4路
功率500W功率350W
保护短路保护、过流保护保护短路保护、过流保护
执行标准GB17945-2010执行标准GB17945-2010
工作环境相对湿度0~90%RH工作环境相对湿度0~90%RH
环境温度0℃~55℃环境温度0℃~55℃
海拔高度2000米以下海拔高度2000米以下
