应急照明控制器：GB-C-J

b.应急照明控制器

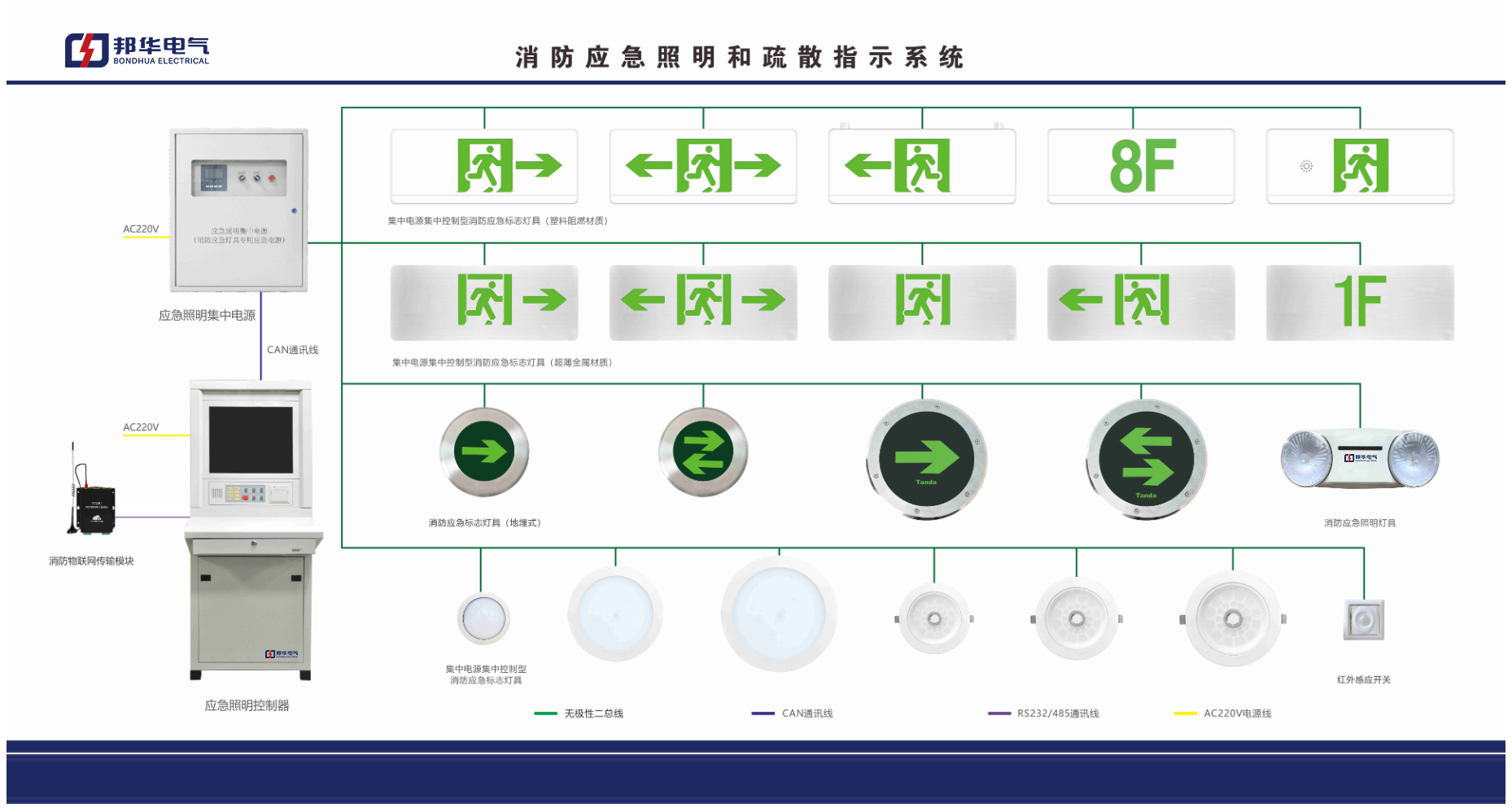

控制并显示集中控制型消防应急灯具、应急照明分配电装置及相关附件等工作状态的装置。应急鳳明控制与显 示主机与所监控的分配电装置、集中控制型灯具独立成为系统，可与火灾报警主机进行通讯，

GB-C-J口/O

 C:应急照明控制器; J:集中控制型: D/口:回路数/每回路点数，回路数不超过32个，每回路点数不超过100个。 主要技术参数:

供电电源: AC220W/50Hz消防专用电源: 控制回路数量及节点数: 1-32个回路，每路不大于100个控制点:可选配串口卡进行扩展; 通信接口: RS-232、 RS-485,工业以太网口; 数据存储容量:不小于10000 通讯线缆:屏蔽双绞线2X 1. 5m?: 通讯线路距离:不大于000米(大于100米可通过中继扩展) : 备用时间:大于180分钟:

外形尺寸: 600宽X600深X1800高;

防护等级: IP32;

安装方式:落地安装。

主要功能:

*监测功能

实时监测并显示与其相连的所有消防应急灯具的工作状态:

实时监测系统供电(通讯)网络各回路开路、短路及连接状态:

实时监测与供电(通讯)网络连接的应急灯具开路、短路: .

*智能控制功能

根据火灾报警的区城选择最佳逃生路线，可以远程设定和控制导光、灯等其它联动功能;配台监测系统可以 自动或手动控制消防应急灯具的应急转换功能:

应急照明集中电源：GB-D-5KVA-A(主型)、GB-D-3KVA-A、GB-D-2KVA-A、GB-D-1KVA-A、GB-D-0.5KVA-A、GB-D-3KVA(主型)、GB-D-2KVA、GB-D-1KVA、GB-D-20KVA(主型)、GB-D-10KVA、GB-D-9KVA(主型)、GB-D-6KVA、GB-D-90KVA(主型)、GB-D-75KVA、GB-D-55KVA、GB-D-10KVA-C、GB-D-30KVA(主型)、GB-D-15KVA

a.应急照明集中电源

以蓄电池为能源并集中设置为消防应急灯具供电的装置。由充电器、蓄电池、控制模块、开关电器等组成。

GB-D-OKVA-C-0

D:应急照明集中电源 口KVA:应急照明集中电源输出功率: C:集中控制型;-0: A表示A型集中电源，输出DC24V (可选DC36V)。B表示B型集中电源，输出 AC220V/DC216V. 主要技术参数:

输出电压: DC24V、 DC36V、 AC220V/DC216V;

输出回路: 1-8个回路，每个回路配接灯具数量不宜超过60只，安全电压负

载线缆长度不大于100米;

适用负载: LED光源灯具或非感性负载;

应急时间: 0. 5h、1h、1.5h、2h、3h;

效率: > 98%;

备用电源:阀控式铅酸免维护电池或锂离子电池;

防护等级: IP32, 特殊场所可定制高防护等级产品;

安装方式:落地或挂墙安装。

GB-FP-OKVA口/O

FP:应急照明分配电装置

0/0:分配电装置总功率/回路数，回路数不超过12个。

主要技术参数:

输出电压: DC24V或36V;

供电电源:单/双路电源，AC220V/380V 土15%，501Hz士 1%; DC24V或36V;

回路数量: 1-12个， 每个回路配接灯具数量不超过60个:

消防联动信号: DC24V有源持续信号;

防护等级: IP32;

安装方式:明挂或落地;明挂安装时， 下沿距地不小于1200m或中心距地1500mn; 分支回路输出模块:用于需要对各回路统一控制的场合， 根据输出功能、电压等级的不同对输出模块定型。
