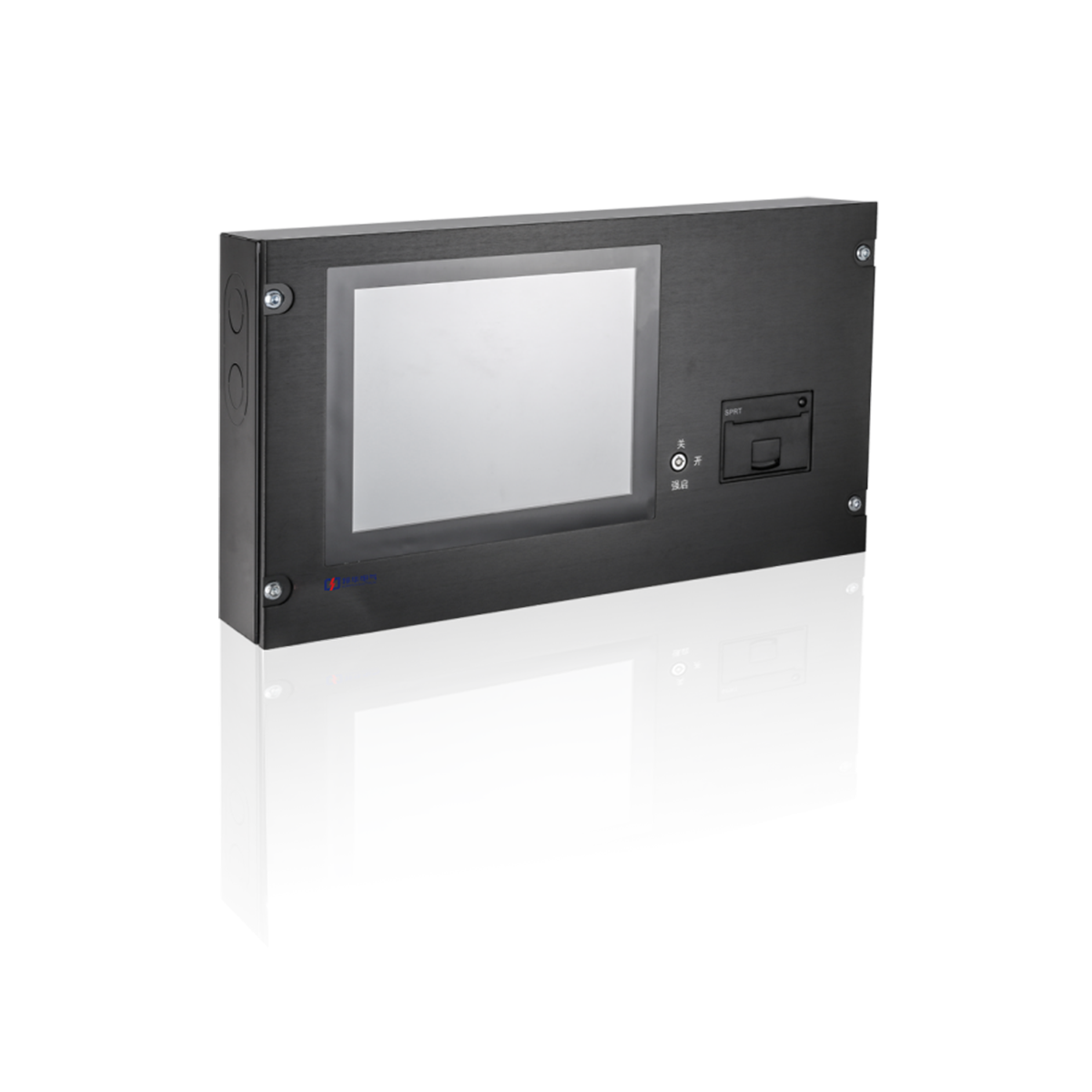

AR-C-125W应急照明疏散系统控制器
阅读次数：1243 发布时间：2020-08-05
AR智能疏散指示系统使用总线说明：
1).主控机为工控机，应急灯具为单片机智能控制终端，485总线完成一对多通信控制巡检功能。
2).同一总线系统挂接各类灯具终端，实现不同功能的分类控制。
3).最高通信比特率：500kb/s 传输距离<300m；200kb/s 传输距离<1km。
4).每段总线最远传输距离1200米，每段总线最多驱动应急灯具终端数量300只。
5).应急灯具终端数量大于300只或传输距离大于1200米时,通过支路中继控制器,灵活扩展组网。
应急照明控制器：AR-C-125W、AR-C-06W
技术参数：
| 自带电源/集中电源集中控制型 | 铁板喷塑 |
| AR-C-125W | 立柜式 |
| 持续型 | 17寸LED显示器 |
| 应急持续时间>180分钟 | 重量：145kg |
| 在线工作方式 | |
| 整机功率（含最大功率） 600W | |
| 220V+-25% 50Hz（宽电压工作范围） | |
| 温度 0-50℃ 湿度<=95% | |
| windows XP操作系统 | |
| 控制模式：手动/自动 | |
| 操作方式：触摸屏、面板按钮 | |
| 报警方式：指示灯、扬声器报警 | |
| 通信方式：RS232转接485总线 | |
| 规格：1800*600*600（mm） | |
| 安装方式：M14预埋式螺栓固定、M14膨胀螺栓固定 | |
应急照明集中电源：AR-D-0.6KVA
应急照明分配电装置：AR-FP-0.6KVA
技术参数：
| 延长传输距离。 |
| 扩展灯具数量。 |
| 实现分路控制管理。 |
| 在某支路发生故障时，不影响其他支路照常工作。 |
| 220V市电，应急电源双方式自动或强制切换。 |
| AC/DC电源输出控制功能。 |
应急照明配电箱：AR-PD-1.0KVA
