ZGS-B/100/385/3P浪涌保护器
阅读次数:725 发布时间:2020-08-03
产品概述
ZGS-B系列产品采用独立模块化设计,密封性好,适合35mm电气导轨式安装。每组线路的防雷模块均配置有工作 状态指示窗,采用温控断路技术,内置过流保护电路,防雷 模块劣化时自动脱扣,能彻底避免火险。防雷模块内设置远 程告警接口,便于远程监控。
本产品具有残压低、响应速度快、通流容量大、产品寿命长、
维护简单、安方便等特点。
ZGS-B 系列产品一般安装在建筑物低压分配电箱:建筑物
楼层配电箱;室外配电柜/配电箱:需要防水、防潮、防尘、 防腐的环境:适用于TT,TN供电系统可安装在建筑物LPZ0. 与LPZ1边界处的三相配电系统中的各种电源进线端。
主要结构
响应速度快,小于25纳秒。
限制电压低。
通流容量大。
正常白色、失效红色。
可采用凯文接线方式。
安装
B级雷电流SPD保护,用于雷击时等电位连接。
通常 安装在进线低压主配电柜处- -架空进线。
保护器采用标准 35mm轨道。
保护采用10^35mm2的铜质导线联接,接地线应采用16mm2
以上的双色铜质多股软导线。

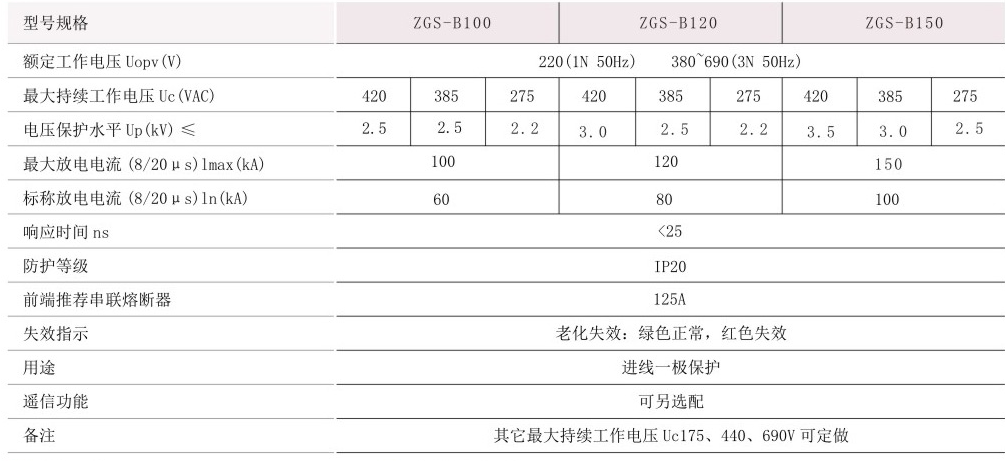

产品参数
