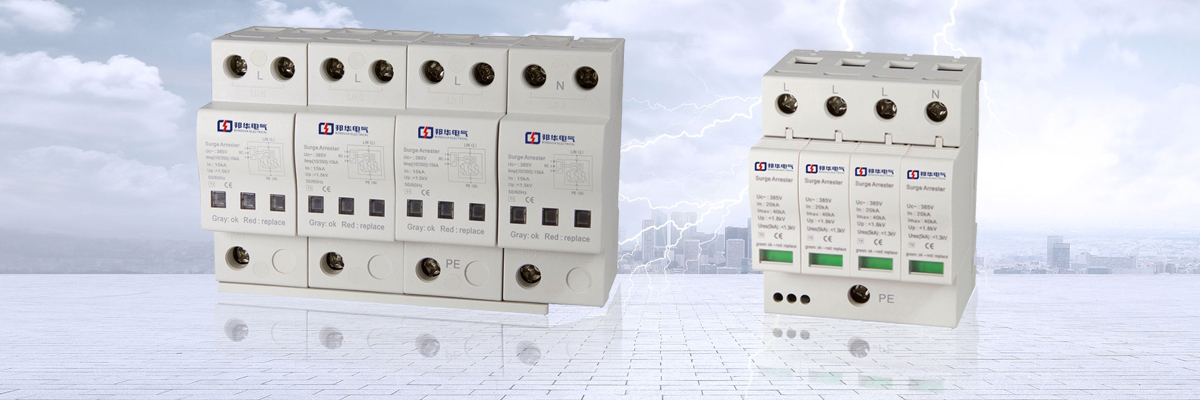

ZH1-A50/4-275 浪涌避雷器
阅读次数：1310 发布时间：2020-07-28
ZH1-A一级电源浪涌保护器无续流,避免普通间隙式SPD浪涌过后灭弧瞬间掉电问题,同时无漏电流,可以安装在电度表前面作浪涌保护。产品为标准 35mm 导轨式安装方式,每模块占两位标准安装位置,无需额外加装电路熔断保护装置,安装维护简便。通过不同数量的组合可适用于单,三相电源系统。
Iimp(10/350)-25ka间隙式防雷模块,具有高雷电通流能力,适用于电源系统靠前级防雷保护。该产品广泛用于移动通信,微波通信局/站,电信机房,工业厂矿,民航,金融,证券等电源系统,如各种配电站,配电房,配电柜,交直流配电屏,开关箱以及其它各种重要且易遭受雷击的设备。
适用范围： 建筑物内总配电屏\建筑物内架空输入的配电箱\室外配电柜,配电箱
性能参数：
型号 | ZH1-A25 | |
SPD端口 | 一端口 | |
SPD类别 | 电压开关型 | |
额定电压Un | 220VAC | |
较大持续运行电压Uc | 275VAC | |
缘绝电阻Rins | >100Mohm | |
冲击电流(10/350)Iimp | 电流峰值Ipeak | 25kA |
电荷量 Q | 12.5As | |
能量 W/R | 156.25kJ/Q | |
标称放电电流(8/20)In | 25kA | |
较大放电电流(8/20)Imax | 150kA | |
电压保护水平Up | ≤2.0kV | |
响应时间tA | ≤100ns | |
前置熔断器 | 125AgG | |
连接导线 | 16-35mm2 | |
安装 | 35mm标准导轨(EN50022/DIN46277-3) | |
工作环境温度 | -40℃~ 85℃ | |
外壳材料 | 符合UL94V-0 | |
外壳保护等级 | IP20 | |
较大持续工作电压 Uc-(V) | 直流参数 电压 V1mA(V) | 标称放电电流 ln(kA) 8/20us | 较大放电电流imax(kA) 8/20us | 电压 保护水平 Up(kV) | 响应时间 ns | 工作环境℃ | |
ZH1-B100 | 275 | 430 | 60 | 150 | 2.0 | ≤25 | -40～+85 |
320 | 510 | 60 | 150 | 2.5 | |||
385 | 620 | 60 | 150 | 2.8 | |||
420 | 680 | 60 | 150 | 3.0 | |||
460 | 750 | 60 | 150 | 3.5 |
适用范围
ZH6系列风力发电系统电源电涌保护器主要用于风力发电,铁路交通,电力,矿山企业,大型工厂,轮船,舰艇等领域特殊的三相交流电源（1000V,690V,660V,400V）系统,有通流量为40KA,60 KA,80KA,100KA,160KA等规格,起防雷防浪涌保护作用。
特点
●I,II级产品通流量大,残压低,响应速度快,无续流,响应速度快
●内置温控断路技术及热脱扣装置,使保护器因过热,击穿失效时能自动断开。
●模块式设计,多极模块组合,35mm导轨安装
●窗口颜色显示工作状态,红色指示产品故障。
●可选择附带遥信端子,便于远程报警控制。（端子耐压/耐流AC：125V/1A）
技术参数：
型 号 | ZH6-C40 | ZH6-B80 | ZH6-B100 | ZH6-B160 | 常用规格型号： ZH6-C40/3-690 ZH6-C40/4-690 ZH6-B80/3-690 ZH6-B80/4-690 ZH6-B100/3-690 ZH6-B100/4-690 ZH6-B160/3-690 ZH6-B160/4-690 |
适用电源 | 400/690V ～50HZ | ||||
较大持续工作电压(AC) | 750V | ||||
标称放电电流(8/20μS) | 20 KA | 40 KA | 60 KA | 80 KA | |
较大放电电流(8/20μS) | 40 KA | 80 KA | 100 KA | 160 KA | |
电压保护水平UP | ≤2800V | ≤3000V | ≤3200V | ≤3500V | |
单片外形尺寸 | 90×68×36 | 90×68×72 | |||
响应时间 | <25nS | ||||
工作环境 | －40℃～ 80℃,相对湿度≤95% | ||||
外壳材料 | 阻燃尼龙 | ||||
防护等级 | IP 20 | ||||
配前置熔断器或断路器 | 32A | 63A | 63A | 125A | |
安装接线导线橫截面积 | 单股硬导线6～25 mm2 多股软导线6～35 mm2 | ||||
ZH1-A系列电压开关型电源电涌保护器
ZH1-A15/4-275
ZH1-A15/3+NPE-275
ZH1-A25/4-275 (推荐使用)
ZH1-A25/3+NPE-275 (推荐使用)
ZH1-A35/4-275
ZH1-A35/3+NPE-275
ZH1-A50/4-275
ZH1-A50/3+NPE-275
ZH1-B150系列大通流电源电涌保护器
ZH1-B150/4-420
ZH1-B120系列大通流电源电涌保护器
ZH1-B120/4-420
ZH1-B100 系列大通流电源电涌保护器
ZH1-B100/3+NPE-420
ZH1-B100/4-420
ZH1-B80系列大通流电源电涌保护器
ZH1-B80/3+NPE-420
ZH1-B80/4-420
ZH1-B60系列电源电涌保护器
ZH1-B60/3+NPE-420
ZH1-B60/4-420
ZH1-C40系列电源电涌保护器
ZH1-C40/3+NPE-420
ZH1-C40/4-420
ZH1-D25系列电源电涌保护器
ZH1-D25/3+NPE-385
ZH1-D25/4-385
ZH2-DC系列直流电源电涌保护器
ZH2-DC24
ZH2-DC48
ZH2-DC110
ZH2-DC220
ZH6 系列光伏直流电源电涌保护器
ZH6-C40/2-500DC
ZH6-C40/2-650 DC
ZH6-C40/2-800 DC
ZH6-C40/2-1000 DC
ZH6-C40/2-1300 DC
ZH6-B60/2-1300 DC
ZH6-B80/2-1300 DC
ZH6-B100/2-1300 DC
ZH6-C40/3-500 DC
ZH6-C40/3-650 DC
ZH6-C40/3-800 DC
ZH6-C40/3-1000 DC
ZH6-C40/3-1300 DC
ZH6-B60/3-1300 DC
ZH6-B80/3-1300 DC
ZH6-B100/3-1300 DC
ZH6系列风力发电系统电源电涌保护器
ZH6-C40/3-690
ZH6-C40/4-690
ZH6-B80/3-690
ZH6-B80/4-690
ZH6-B100/3-690
ZH6-B100/4-690
ZH6-B160/3-690
ZH6-B160/4-690
