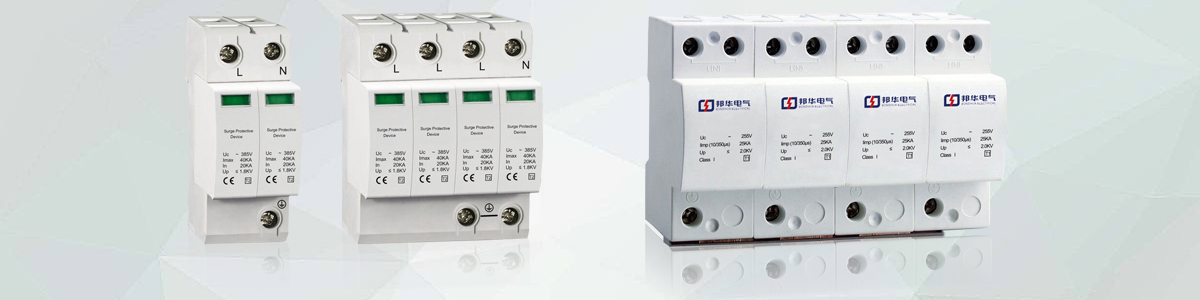

PA-380/4P/40KA浪涌保护器
阅读次数：1170 发布时间：2020-07-28
丨产品特点丨
● 高能容量氧化锌压敏电阻—高放电通流容量；
● 响应时间讯速，反应能力快速；
● 一体化模块结构设计；
● 失效指示功能，红色窗口出现为失效状态；
● 热敏控制过热危险脱扣机构，联动指示窗口；
丨适用范围丨
SPD通用电源模块浪涌保护器，主要用于第一级电源设备的保护，常用于易遭雷击的室外电源配电柜、室内电源配电柜和有向外引出线的屋顶配电设备，适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。
丨主要参数丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
丨浪涌尺寸丨
丨浪涌接线图丨
相关型号：PA-380/4P/100KA、PA-380/4P/80KA、PA-380/4P/60KA、PA-380/4P/40KA、PA-380/4P/20KA
