OMP-APM120电涌保护器
阅读次数：1004 发布时间：2020-07-23
产品介绍：

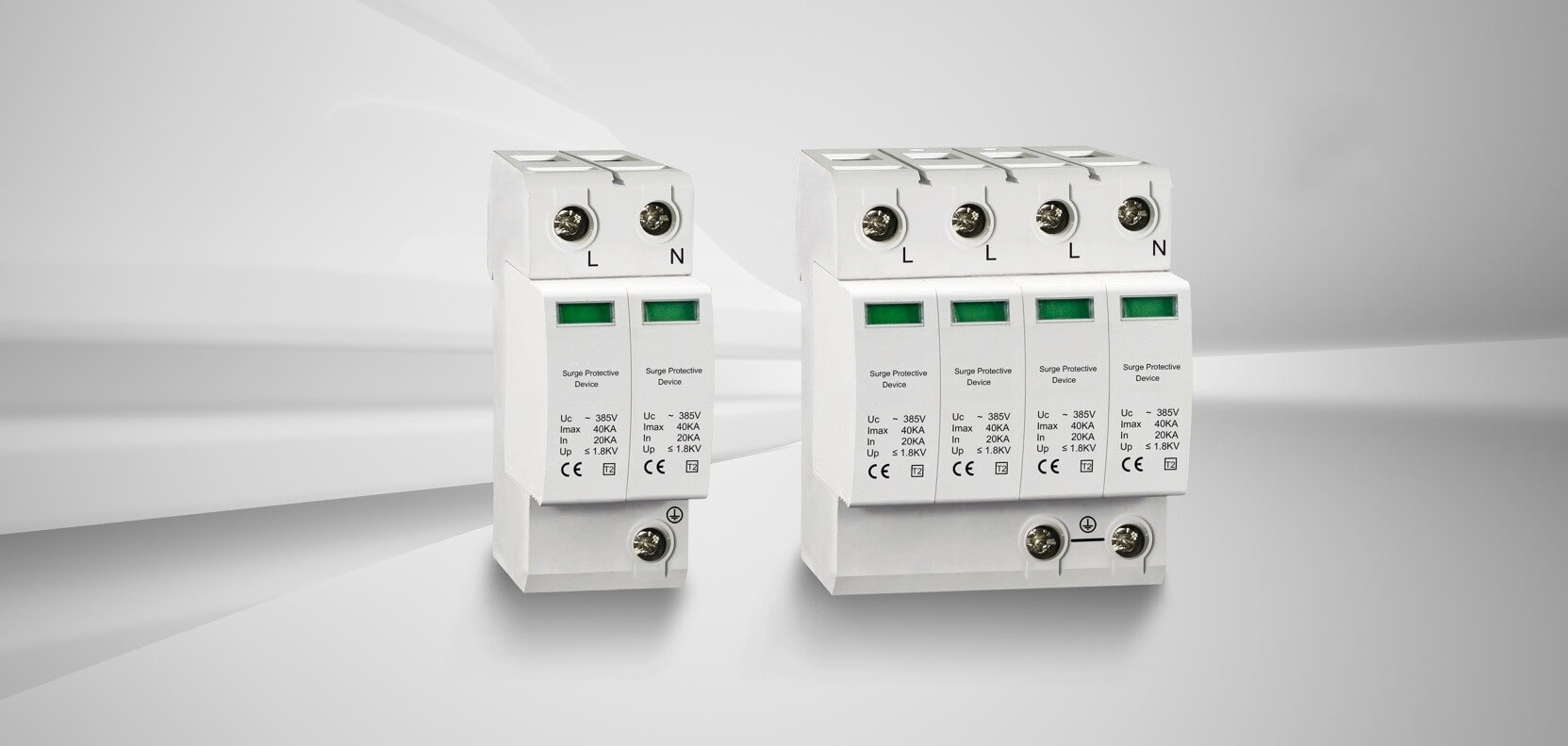

电涌保护器（Surge Protection Device，简称SPD）(又称电源防雷器、电源避雷器、浪涌保护器、过压保护器)，其设计依据符合GB18802.1，IEC61643-1技术标准；适用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供电线路系统的雷击电磁脉冲（LEMP）保护，用于雷击区域的LPZOA区或LPZOB区与LPZ1区区界面处。
功能特点：
1、可选遥信端子报警功能，便于远程报警监控。
2、最高可承受120KA(8/20μs)雷电流冲击。
3、反应速度快，动作响应时间小于25ns。
4、阻燃外壳设计，可方便地安装在35mm电气导轨上。
5、内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。
6、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。
产品应用和安装位置：
电涌保护器适用于雷击区域的LPZOA区或LPZOB区与LPZ1区区界面处，通常并联安装在楼层配电箱、计算机中心、电信机房、电梯控制室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内。
技术参数：
名称 | 二级电涌保护器 | ||
模块型号 | OMP-APM120 | NPE | |
保护模式 | L-PE，N-PE；L-N，N-PE | N-PE | |
额定工作电压(Un) | 220V/380V | ||
最大持续工作电压(Uc) | 420V 50Hz/60Hz | 255V 50Hz/60Hz | |
电压保护水平(Up) 在Isn时 | ≤3.2kV | ≤2.0kV | |
标称放电电流(In) | 60kA(8/20μs) | 125kA(8/20μs) | |
最大放电电流(Imax) | 120kA(8/20μs) | -- | |
雷击冲击电流 (Iimp) | -- | 50KA(10/350μs) | |
响应时间 (Ta) | ≤25ns | ≤100ns | |
后备保护断路器选型 | ≥63A D型， 分断电流能力为10KA | -- | |
接入导线截面S(L/N) | ≥16mm2 | ||
接入接地线截面(PE) | ≥25mm2 (相线截面积S≤16mm2时，地线用S；相线截面积16mm2≤S≤35mm2时，地线用16mm2；相线截面积S≥35mm2时，地线要求S/2 ；依据GB50054第2.2.9条) | ||
工作环境 | -40℃~+85℃ | ||
相对湿度 | ≤95% | ||
安装 | 35mm标准电气导轨 | ||
外壳材料 | 增强阻燃PBT | ||
测试依据 | GB18802.1、IEC61643-1 | ||
货号 | 型号 | 名称及备注 | |
800104 | OMP-APM120/4 | 三相380V用，4P | |
800105 | OMP-APM120/3+NPE | 三相380V用，3+1保护模式 | |
800128 | OMP-FM | （可选）遥信报警触点端子，用于远程报警监控功能。 | |
