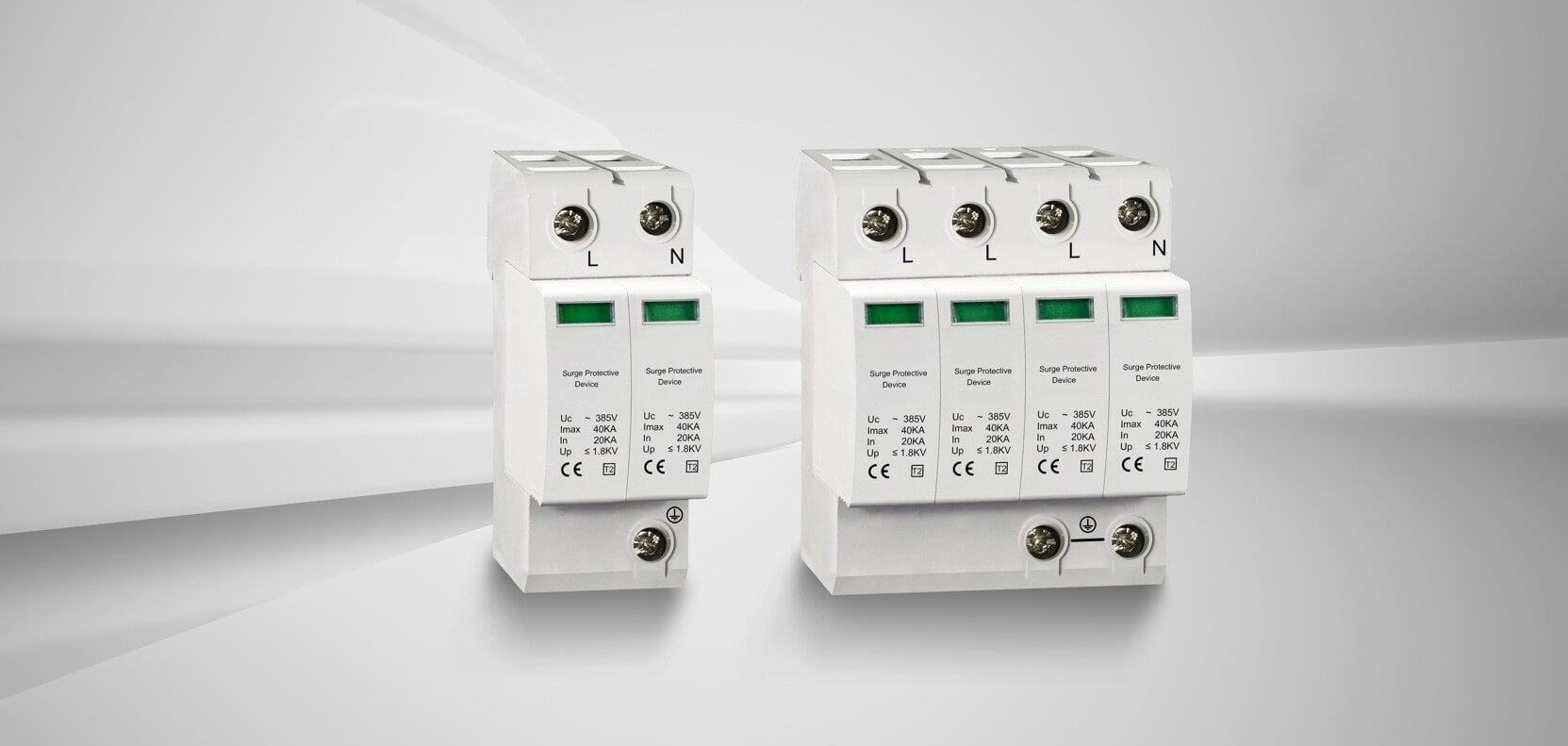

JGDY电涌保护器（SPD）是一种由压敏电阻，放电间隙等非线性元件组成的，对瞬间过电压的电涌进行保护。电涌保护模块适用于TT系统的"3+1"线路保 护方式设计,交流50/60Hz,额定电压380V供电系统，用于中线与PE等电位系统之间,对间接雷电和直接雷电影响或其它瞬时过电压的电涌进行保护。

执行标准：

GB18802.1/IEC61643.1 低压电涌保护器(SPD)　第1部分：低压配电系统 的电涌保护器　性能要求和试验方法

应用方案

工程供电的基本系统

根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式不同分为三类，即TT、RN和IT系统，分别如下：

1、TT方式供电系统：是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统;

2、TN方式供电系统：是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示;

３、TN-C方式供电系统:用工作零线兼作接零保护线,可以称作保护中性线,用NPE表示;

4、TN-S方式供电系统：是把工作零线N和专用保护线PE严格分开的供电系统,称作TN-S供电系统;

5、TN-C-S方式供电系统：在建筑施工临时供电中，如果前部是TN-C方式供电，而施工规范施工现场必须采用TN-S方式供电系统,

则可以在系统后部分现场总配电箱分出PE线;

6、IT方式供系统：表示电源侧没有工作接地，或经过高阻抗接地，第二个字母T表示负载侧电气设备真行接地保护

浪涌保护器的触发火花隙技术

      传统火花隙技术的一个主要弱点是形成电弧通常需要3至4千伏的起始电压，很显然它不适合用于敏感的交流设备，因为几百伏的浪涌对这些设备来说就是致命的。现在可以通过触发装置来解决这个问题，它能感受瞬态的到来并引发火花来电离火花隙电极周围区域。这使火花隙能在很低的瞬态电压下运行。

      传统火花隙的第二个主要弱点是它们持有电流。火花隙有一个低箝位电压可以将浪涌电压限制在交流主电压的峰值以下，这样就导致通过大的持续电流直到下一个过零点来临，电弧才会消失。

      邦华有一种增加弧电压的方法，早一点灭弧并且显著地减少持续电流。该特征在高预期故障电流容量的交流供电系统中尤其显著，并且增加了防止断路器动作或防止大电流保险丝熔断的优点。

浪涌降低过滤器的新概念

      对各类SPD采用最合适的技术，包括保性能的浪涌抑制滤波器（SRFs）。威迈浪涌保护器新的技术是采用带串联过滤效果的TSG技术。

过滤器设计的理论上的突破

      结合了TSG技术的威迈浪涌抑制过滤器导致过滤器设计理论的突破。在基于MOV的浪涌抑制过滤器中所需的铁芯感应器，比非饱和空芯感应器要小，并在浪涌保护器中使用。

      因为TSG的允许通过电压只在几个微秒之内较高，所以可采用铁芯感应器。作为比较，基于MOV设备的允许通过电压在整个浪涌持续时间内基本保持在600V和1000V。对于尾脉冲来说这个时间可达400毫秒，并决定感应器在饱和之前应储存多少能量。

这种技术有何优点？

TSG和串联过滤器的组合带来了一个高浪涌容量，低允许通多电压和大大降低的电压上升（dv/dt）。另外的好处是减少了尺寸，重量和随之而来的热量消散
