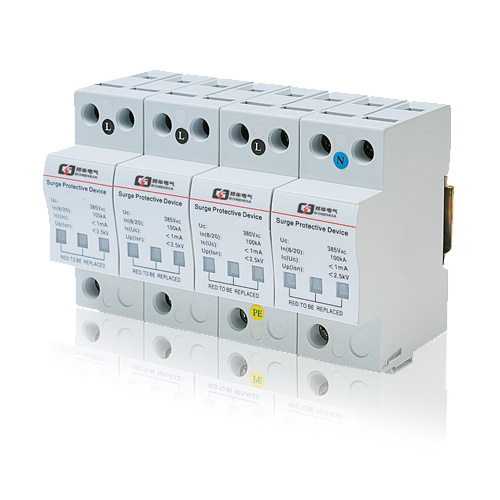

T2-80/3P+1F 浪涌保护器
阅读次数：1054 发布时间：2020-07-22
T2系列交流电源 SPD依 据 IEC、GB等标准设计，能在电涌产生瞬间，将被保护线路接入等电位系统中，将电压限制在一定水平，起到保护用户用电设备的作用。
1.检查SPD的状态指示窗口，若非全绿，则需更换SPD或者失效的电涌防护模块。
2.遥信端子可连接截面积≤1.5mm 的多股或单股铜导线，剥线长度为8mm，由螺钉锁紧。
3.上电前应检查线缆与接线端子之间的连接是否牢固,接地是否可靠。
4.产品出厂前经过严格检验和质量控制，如发现异常情况，请及时与本公司联系。
5.产品自发货之日起五年内，正常使用过程中出现产品质量问题均由本公司免费维护。
状态指示：绿色：正常 ； 红色：失效
工作温度：-40℃～＋70℃
相对湿度：5％～95％
外壳防护等级（IEC60529）：IP 20
外壳材料/阻燃等级（UL94）：PA66/V0
安装：DIN35mm标准导轨
测试标准：GB/T 18802.1；IEC 61643-11
性能测试：上海防雷产品测试中心
遥信报警输出：250VAC/0.5A; 24VDC/0.5A
型号：
T2-20/2P
T2-20/4P
T2-20/3P
T2-20/1P+1
T2-20/3P+1
T2-40/2P
T2-40/4P
T2-40/3P
T2-40/1P+1
T2-40/3P+1
T2-80/2P
T2-80/4P
T2-80/3P
T2-80/1P+1
T2-80/3P+1
T2-20/2PF
T2-20/4PF
T2-20/3PF
T2-20/1P+1F
T2-20/3P+1F
T2-40/2PF
T2-40/4PF
T2-40/3PF
T2-40/1P+1F
T2-40/3P+1F
T2-80/2PF
T2-80/4PF
T2-80/3PF
T2-80/1P+1F
T2-80/3P+1F
产品参数
产品特征
| 特征 | 220/380VAC;Imax=80kA;Up=2.0kV |
保护类型
| 保护类型 | TN-S |
尺寸
| 高度 | 90.0mm |
| 深度 | 76.0mm |
| 宽度 | 72.0mm |
外壳
| 品牌 | 邦华电气 |
| 防护等级 | IP 20 |
| 材料 | PA66 |
| 阻燃等级 | V0 |
| 颜色 | 灰色 |
基本参数
| 额定工作电压Un | 220VAC |
| 最大工作电压Uc | 385VAC |
| 响应时间 | 25ns |
| 漏电流 | ＜20uA |
安全数据（防雷）
| 标称放电电流In（8/20us) | 40kA |
| 最大放电电流Imax（8/20us） | 80kA |
| 电压保护水平Up（8/20us) | 2.0kV |
产品认证
| 认证 | 防雷认证;CE认证 |
认证标准
| 防雷认证 | 上海防雷产品测试中心 |
标准/规程
| 名称 | GB/T 18802.1 / IEC 61643-11 |
环境要求
| 连续工作温度 | ﹣40—70℃ |
| 储存温度 | ﹣40—85℃ |
| 相对湿度 | 5%—95% |
| 适用场所 | 分配电箱 |
| 最大海拔高度 | 2000m |
连接参数
| 刚性导线截面范围 | 4—35mm2 |
| 柔性导线截面范围 | 4—35mm2 |
| 剥线长度 | 12mm |
| 连接方式 | 端子接线 |
| 最大紧固力矩 | 3Nm |
安装
| 安装位置 | 配电箱 |
| 安装方式 | 35mm导轨 |
| 接口类型 | 螺丝 |
