产品简介

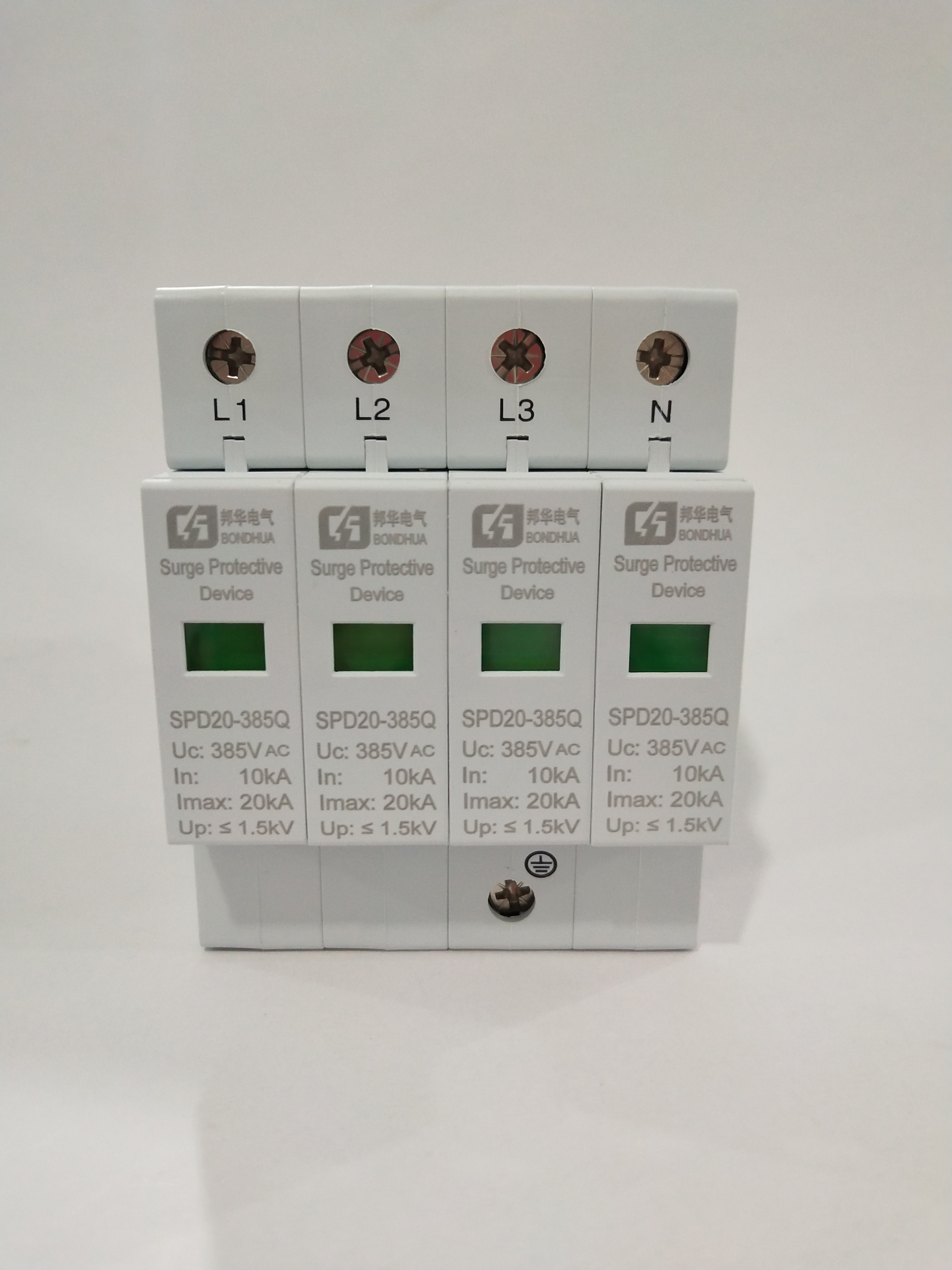

邦华电气系列电涌保护器适用于交流50/60HZ，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，作为雷击等电位连接，其设计依据符号GB18802.1、IEC61643-1，外壳设计安装在35MM电气导轨上，该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块由绿色（正常）变成红色（故障）。电涌保护器模块可在线更换。

产品应用和安装位置：邦华电气系列产品适用于B级防雷保护，用于雷击时等电位连接，安装在LPZ0A区或LPZ0B区与LPZ1区界面处。

电源系列防雷器：

ZGDD20；ZGDD40；ZGG20-385；ZGG40-385；ZGG80-385；ZGG120-385；ZGG160-385；ZGKT；ZGSD100；ZGSD40；ZGSD60；ZGSD80；ZGTT；ZGWJ1；ZGXH；ZGXLZGXM；ZGZD20；ZGZH-12；ZGZH-25；ZGZH-53；ZGU-Ⅲ-5A2。

ZGGH16-150；ZGGH15-24；ZGGF50-385B；ZGG160-385A；ZGG120-385A；ZGG80-385A；

ZGG60-385；ZGG40-385；ZGG20-385；

ZGG120-385(1+1)A（TY）；ZGG80-385(1+1)A（TY）；ZGG60-385(1+1)（TY）；ZGG40-385(1+1)（TY）；ZGG20-385(1+1)（TY）；

ZGG100-385（2+0）A（TY）；ZGG120-385（2+0）A（TY）；ZGG80-385（2+0）A（TY）；ZGG60-385(2+0)(TY)；ZGG40-385（2+0）（TY）；ZGG20-385（2+0）（TY）；

ZGG60-385(3+0)(TY)；ZGG40-385（3+0）（TY）；ZGG20-385（3+0）（TY）；

ZGG120-385(3+1)A（TY）；ZGG100-385(3+1)A（TY）；ZGG80-385(3+1)A（TY）；ZGG60-385(3+1)（TY）；ZGG40-385(3+1)（TY）；ZGG20-385(3+1)（TY）；

ZGG160-385（4+0）A（TY）；ZGG120-385（4+0）A（TY）；ZGG80-385（4+0）A（TY）；ZGG60-385（4+0）（TY）；ZGG40-385（4+0）（TY）；ZGG20-385（4+0）（TY）；

ZGG160-385；ZGG120-385；ZGG100-385；ZGG80-385；ZGG60-385；ZGG40-385；ZGG20-385；

ZGG160-385/1P；ZGG120-385/1P；ZGG100-385/1P；ZGG80-385/1P；ZGG60-385/1P；ZGG40-385/1P；ZGG20-385/1P；

ZGG160-385/2P；ZGG120-385/2P；ZGG100-385/2P；ZGG80-385/2P；ZGG60-385/2P；ZGG40-385/2P；ZGG20-385/2P；

ZGG160-385/3P；ZGG120-385/3P；ZGG100-385/3P；ZGG80-385/3P；ZGG60-385/3P；ZGG40-385/3P；ZGG20-385/3P；

ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；

信号防雷器：

ZGZH-64；ZGZH-54(TY)；ZGZH-53 (TY)；ZGZH-30(TY)；ZGZH-20(TY)；ZGXL-1J-110K(TY)；ZGXL-1J-48K(TY)；

ZGXL-1J-24K(TY)；ZGXL-1J-12K(TY)；ZGXL-1J-5K(TY)；ZGXM-1B-24K(TY)；ZGXM-1B-12K(TY)；ZGXM-1B-5K(TY)；

ZGXT-4R-5；ZGXT-2R-5P；

产品简介：

雷电放电或许发生在云层之间或云层内部，或云层对地之间;其他许多大容量电气设备的运用带来的内部浪涌，对供电系统(中国低压供电系统规范:AC 50Hz 220/380V)和用电设备的影响以及防雷和防浪涌的保护，已成为我们注重的焦点。

云层与地之间的雷击放电，由一次或若干次独自的闪电构成，每次闪电都带着若干幅值很高、继续时间很短的电流。一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二非常之一秒的时间。大多数闪电电流在10，000至100，000安培的方案之间降低，其继续时间一般小于100微秒。

供电系统内部由于大容量设备和变频设备等的运用，带来日益严重的内部浪涌疑问。我们将其归结为瞬态过电压(TVS)的影响。任何用电设备都存在供电电源电压的容许方案。有时即就是很窄的过电压冲击也会构成设备的电源或全部损坏。瞬态过电压(TVS)损坏效果就是这么。特别是对一些活络的微电子设备，有时很小的浪涌冲击就或许构成丧身的损坏。

电源模块防雷器：

产品特点

l 不锈新型材料，耐腐蚀，抗风能力强。

l 免维护，无源。

l 使用寿命长，安装简单。

防雷接地体系中接地线施工规范

（1）接地装置应在不同处采用两根连接导体与室内总等电位接地端子板相连接。

（2）接地装置与室内总等电位连接带的连接导体截面积，铜质地线不应小于50mm2，钢质接地线不应小于

（1）接地装置应在不同处采用两根连接导体与室内总等电位接地端子板相连接。

（2）接地装置与室内总等电位连接带的连接导体截面积，铜质地线不应小于50mm2，钢质接地线不应小于80mm2。

（3）等电位接地端子板之间采用螺栓连接，其连接导线截面积应采用不小于16mm2的多股铜芯导线，穿管敷设。

（4）铜质接地线的连接应焊接或压接，并应保证有可靠的电气接触。钢质接地线应采用焊接。

（5）接地线与接地体的连接应采用焊接。保护地线与接地端子板的连接应可靠，连接处应有防松动或防腐蚀措施。

（6）接地线与金属管道等自然接地体的连接，应采用焊接。如焊接有困难时，可采用卡箍连接，但应有良好的导电性和防腐措施.
