简介

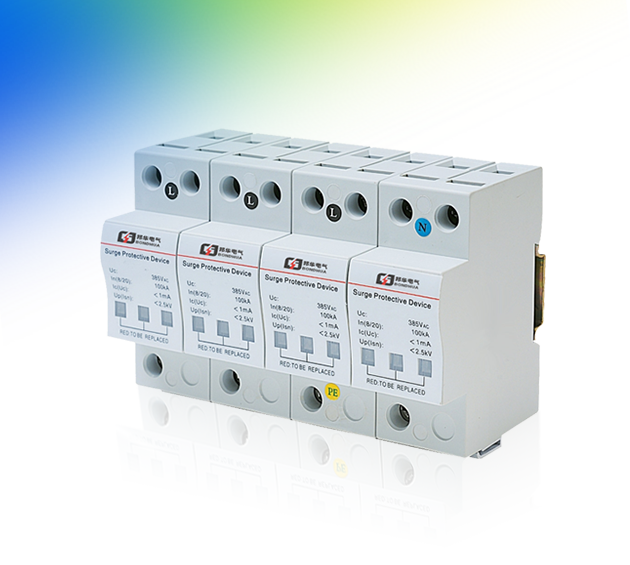

EPPT1系列高能电源浪涌保护器

EPPT1 100-385是由多个单片式火花间隙或多个高能限压芯片组成，适用于T1分类试验，用于首级防护场合，防止雷击过电压或雷电波侵入对交流用电设备的破坏。

EPPT1系列高能电源避雷器接线简便，安装方便，安全可靠。开关型具有功能强大的“面放电火花间隙”雷电流泄放能力高，且具备续流抑制功能，可满足高可靠高稳定系统的要求。

安装使用条件

1． 已有可靠接地系统，在配电柜（避雷器安装处）的接地桩（条）上进行接地电阻的测定，电阻应符合相关规范要求。（或满足国家、部级标准）。

2． 配电柜中应留有安装避雷器的空间，水平宽度为18×4（72）mm，上下宽度为大150mm（考虑接线的方便），前后为大于100mm，同时应有长为大于72mm的Ω型导轨，以固定避雷器。

3． 配套的配电柜应满足国家相关产品标准。

注：L为电源相线；N为电源零线；PE为地线。

1． 相线用6-25mm2红色/绿色/黄色导线连接；

      零线用6-25mm2黑色导线连接；

      地线用16-35mm2黄绿色导线连接。

2． 为防止短路，在避雷器的上端应安装相应的，曲线C的空气开关。

安装注意事项

1.应检查空气开关已经合闸导通，以保证避雷器处于运行状态；

2.本产品只适用于室内使用；

3.不要在雷雨天安装。

适用范围

电涌保护器（简称SPD）适用于电网电压1000伏以下，频率50/60HZ的各种低压配电系统中。如邮电通信、铁塔、金融系统、油田、高层建筑、民宅、写字楼等配电系统中。使这些用电单位的用电器（如电脑、仪器设备、家用电器等）免收雷击、暂太过电压等浪涌过电压带来的损害。保证设备及人身安全。是理想的过电压保护装置。

主要结构和工作原理

在三相四线制系统中，三条相线和一条零线对接地线之间均接有保护器（见下图）。在正常情况下保护器处于高阻状态，当电网因雷击或其它原因造成浪涌过电压时。保护器将在纳秒级别时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌过电压通过保护器且消失后，保护器又重新回复到高阻状态，从而不影响电网的正常运行。

特点

☆　采用内部接线，整体结构紧凑，安装接地方便

☆　高速反应，运作时间小于25ns

☆　工作状态显示明显，绿色（正常）、红色（故障）

☆　可附加功能，如声光报警（B）、故障遥信接点（X）。

SPD的正常工作条件

☆　海拔高度不超过2000m

☆　周伟空气温度：正常范围-5℃~+40℃

　　扩张范围：-40℃~+70℃

☆　空气相对湿度：室内温度条件下30%-90%

☆　于垂直面的倾斜不超过5°

☆　无显著摇动和冲击振动的地方

☆　无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）

去耦元件

为了达到配合的目的，可以使用具有足够的浪涌耐受能力的集中元件作去耦元件（其中，电阻元件主要用于信息系统中，而电感元件主要用于电源系统中）。如果采用电感去耦，电流陡度是决定性的参数。电感值和电流陡度越大越容易实现能量配合。

触发型的浪涌保护器

触发型的浪涌保护器可以用来实现浪涌保护器的配合。触发型浪涌保护器的电子触发电路应当保证被配合的后续浪涌保护器的能量耐受能力不会超出。

只要对于所有的浪涌过电压和过电流，浪涌保护器保护系统中任何一个浪涌保护器所耗散的能量不超过各自的耐受能力，就实现了能量配合。前级浪涌保护器的泄流能力应比后级的大得多。去耦原件采用集中元件，也可以利用两级浪涌保护器之间连接导线的分布电感。最后一级浪涌保护器的限压应小于被保护设备的耐受电压。
