工作原理

      该产品为Ⅰ级分类试验的低压配电系统的电涌保护器，其限压功能元件由16片石墨圆片及15片聚四氟乙烯垫片叠加、外加相邻石墨片间隙点火电路及指示遥信电路组合而成，其产品结构紧凑，使用寿命长。产品可用于架空线入户未经衰减的直击雷防护，具备很高的雷电流泄放能力，有承受雷电能量高、灭弧、断续流能力强等特点，应用于雷击风险较高地区的设备系统的电源第一级防雷。TUR T1保护模式为L对N、N对PE的全模保护，适用于TN-S、TT、TN-C-S、IT配电方式。同时它具备集成在本体上的遥信触点，可具有可远程报警等优点。TUR T1以其显著的性能、安全性和可靠性在国际上处于领先水平，为用户提供一个高度可靠、低风险、长寿命的服务。

      TUR系列开关型浪涌保护产品（ TUR T1电涌保护器），采用密封式内充惰性气体的制造技术，内部配备的高性能绝缘火花间隙，具有极低的电压保护水平（1.8kV）和强大的泄放电流的能力（在10/350 μs波形下， Iimp达到50kA，相当于8/20 μs波形下Imax＝700kA的水平），并能自动切断可能产生的工频续流，续流切断能力达到25kA；其显著的性能、安全性和可靠性在国际上处于领先水平。由于其极低的电压保护水平（1.8kV），确保了与C级防雷器配合使用时，不需要设计退耦装置或者在B级和C级之间留有一定的安装距离，这样它可以节省超过45％的安装空间。

　　在保护模式上，TUR系列电涌保护器普遍推荐采用3+NPE保护模式，即：L1、L2、L3对N采用压敏电阻元件进行差模保护，N对PE采用气体放电管进行共模保护，从而使TUR系列电涌保护器具有全模保护而适用于TN-S、TT、TN-C-S等所有配电方式。（同时也根据客户需要提供1P、2P、3P、4P等各种组合方式的产品）

　　在外形结构上，采用插拔式结构，带工作状态指示窗口，每个模块设有防止误插错装置，具备遥信触点（可选），具有可带电插拔、维修成本低、更换简单、人性化指示、可远程报警等优点。

功能特点

符合IEC61643- 1标准

1)领先的相邻石墨片间隙点火装置

2)具有共模/差模保护

3)模块化设计，适合各种电网系统4)遮断工频续流高达25KA5)低残压可达1.8KV

6)密封结构设计，动作时无电弧外泻7)具有状态显示

8)集成在SPD本体的TS遥信触点

9)可进行V型接线

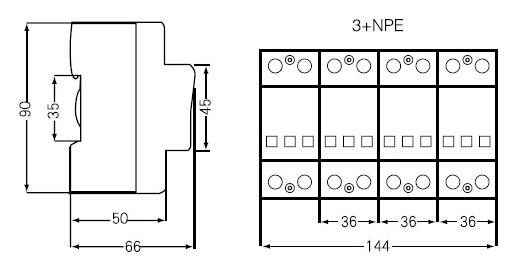

产品尺寸

相关型号：

TUR T1-50

TUR T1-50/4P

TUR T1-50/1P+N

TUR T1-50/3P+N

TUR T1-50/4P/275

TUR T1-50/4P/385

TUR T1-50(1P+N/275)

TUR T1-50(1P+N/275)

TUR T1-50(3P/275)

TUR T1-50(3P+N/275)

TUR T1-25

TUR T1-25/4P

TUR T1-25/1P+N

TUR T1-25/3P+N

TUR T1-25/4P/275

TUR T1-25/4P/385

TUR T1-25(1P+N/275)

TUR T1-25(1P+N/275)

TUR T1-25(3P/275)

TUR T1-25(3P+N/275)
