模块TUR T1-25/4P/275浪涌SPD相关型号

TUR T1-25/4P/385、TUR T1-25/3P/275、TUR T1-25/3P/385、TUR T1-50/4P/275

过电压保护器选型使用

由于电气和电子元件损耗大，TUR T1-25/4P/275浪涌保护（SPD或SPD）在风能行业的过电压保护之中越来越普遍。

风机停机的成本非常高。只有在必须关闭时才能关闭。随着风电机组模型的增加，电力系统崩溃造成的损失也在不断增加。因此，为避免过电压造成的损失而采取保护措施的需求也越来越大。对TUR T1-25/4P/275浪涌防护器（SPD）的需求越来越大。这意味着开发商和风力涡轮机制造商必须确保该系统符合当前的法律要求和现代风力涡轮机的可靠性要求。为了推动这项工作，国际电工委员会公布了《低压配电系统浪涌保护器的选用标准》。（iec61643低压保护设备：第12章是关于低压配电系统浪涌保护器的选择和应用原则）

本标准是一个应用和配置指南，对于评估浪涌保护的重要性非常有用。为风机电涌保护装置TUR T1-25/4P/275的安装和尺寸测量提供了指导。

本标准可作为设计手册使用，并描述了在选择和设计时需要考虑的许多相关问题。本标准还描述了过电压保护装置选择之中的各种问题。本标准第一部分详细介绍了浪涌保护的基本原理和浪涌保护器选择的各种相关参数。

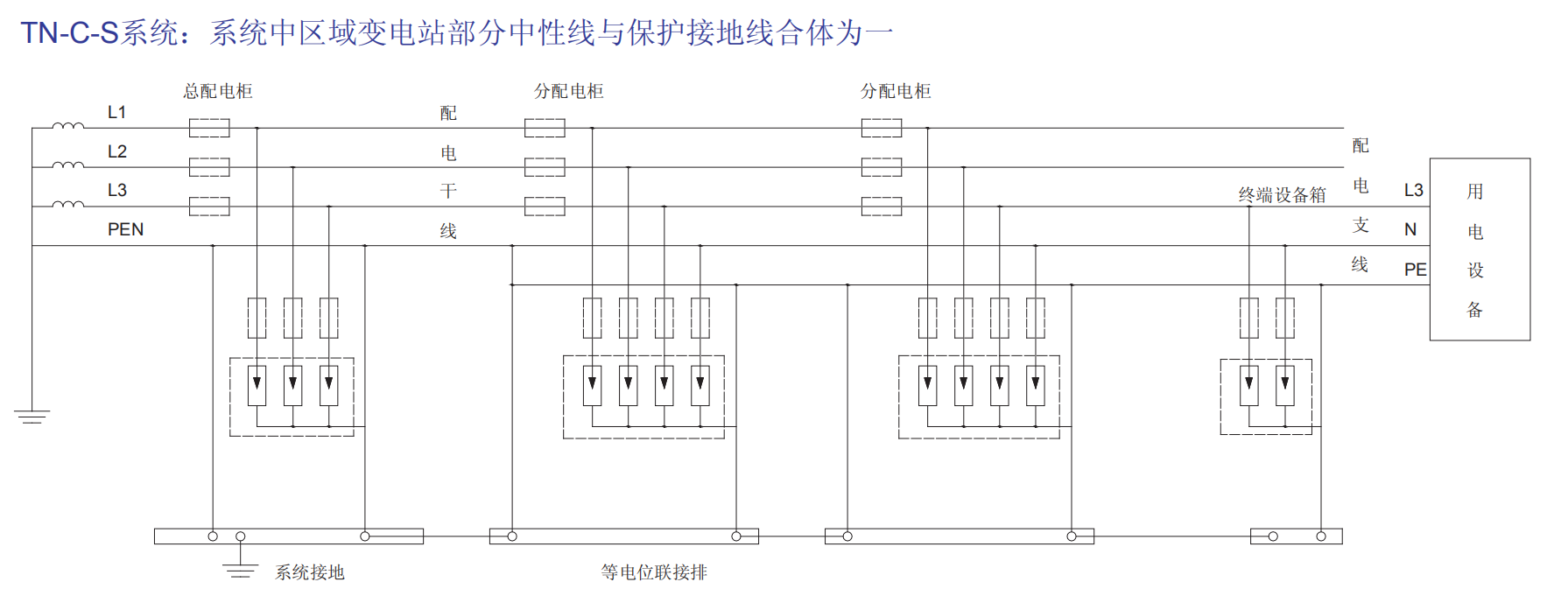

浪涌保护器接线图参考

模块TUR T1-25/4P/275浪涌SPD参数选择

如果TUR T1-25/4P/275电涌保护器安装在a型电涌保护器1号楼的配电室之中，可以满足1号电涌保护器的要求。即使整个供电系统采用TN-S方式，且主配电室的N和PE为同一接地点，在配电室主配电柜内安装三只开关SPD效果最好。N不能加到地上。

sPD-1推荐参数如下：

最大持续工作电压UC=440V

最大放电电流：一般按规范要求或设计或参考标准要求计算

保护等级：up≤2.5KV

响应时间：TA≤100ns

（2）spd-2

二次电源浪涌保护器是应用最广泛的产品，雷电电磁脉冲可应用于lpz1电源线，由于侵入引起的雷电电流超过20KA的情况并不多，因此作为限压浪涌保护器的第二级spd的额定进流定位在20~40千安。

spd-2推荐技术参数如下：

最大持续工作电压：UC=260~320v

额定放电电流（820μs）in=20KA

最大放电电流（820μs）IMAX=40ka

保护等级：up≤1.5kV

响应时间：TA≤25ns

（3）spd-3

第三种电源浪涌保护器一般安装在重要设备的后端，所谓精细保护。

spd-3的推荐技术参数如下：

最大持续工作电压UC=255v

额定放电电流（820μs）：in L→n 3KA n→PE 5ka

电压保护等级上升：L→n≤1.25kv L→PE≤1.5kV

响应时间：TA≤25ns
