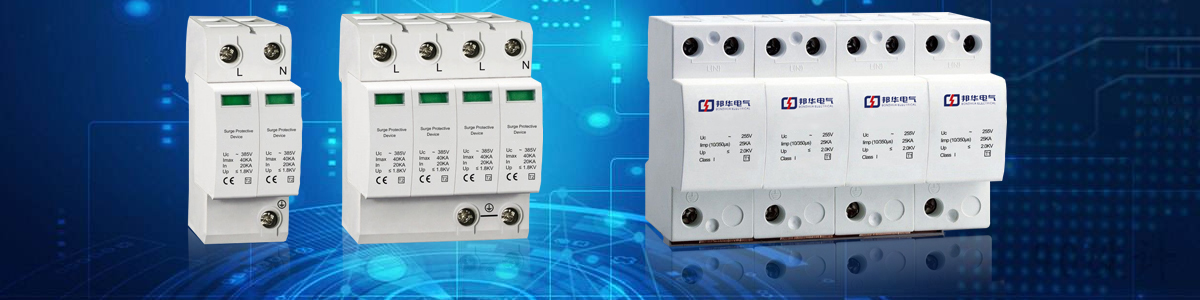

EPPA10-24防雷系统基础理解

对GB 50057-2010《建筑物防雷设计规范》（下列简称《2010年版防雷规范》）SPD过流保护的理解。对SPD电路之中串联的设备的注释是“过流保护装置”，它间接地指“SPD过流保护”。其内涵可以理解为：“SPD过流保护”作为一种特殊的隔离开关应用于SPD电路之中。当EPPA10-24电涌保护器短路故障时，电涌保护器将与线路断开，以保证供电系统的安全，避免引起火灾。值得注意的是，“SPD过流保护”就是指这一内涵，不应与“配电线路过流保护”概念混淆。

浪涌SPD可分为下列三类

当浪涌电压达到一定值时，浪涌电流突然变为浪涌1。通常采用放电间隙、充气放电管、可控硅或三端双向可控硅作为电压开关浪涌保护器的元件。具有不连续的电压和电流特性，适用于lpz0a或lpz0b与lpz1接口处的雷电浪涌防护。

限压浪涌保护器EPPA10-24在无浪涌时处于高阻状态，阻抗随浪涌电流和浪涌电压的增加而不断减小。限压电涌保护器通常采用变阻器和抑制二极管作为元件，又称钳位式电涌保护器。它具有连续的电压和电流特性。由于其响应时间快、易检测劣化、无余流、成本低，常用于lpz0b、lpz1及超过防雷区域雷电电磁脉冲引起的过电压或操作过电压保护。

组合式SPD由电压开关元件和限压元件组成。它主要利用开关器件的大放电电流和限压元件的限压特性，使SPD整体参数更加完善。根据施加电压的特性，其特性可分为电压开关型、限压型或电压开关型和限压型（试验波形不会改变器件特性）。

尺寸外观图

EPPA10-24防雷系统相关型号

EPPA10-12、EPPA10-48、EPPA10-110、EPPA10-220
