NPS01-FA20/420/4P 防雷保护器
阅读次数：1198 发布时间：2020-09-24
本公司专业生产及销售NPS01-FA25/420/4系列浪涌保护器，NPS01-FA25/420/4P电涌保护器具有残压低、通流容量大、响应速度快。NPS01-FA25/420/4过电压防雷器安装方便，维护简单，产品寿命长！
NPS01-FA25/420/4/II
NPS01-FA25/420/3+1/II
NPS01-FA20/420/4/II
NPS01-FA20/420/3+1/II
NPS01-FA15/420/4/II
NPS01-FA15/420/3+1/II
产品名称：I+II级（B+级）电源防雷器
产品型号：NPS01-FA25(20)(15)/420/../II
用 途：产品适用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域交流电源设备的第一级加强型（B+级）雷电过电压以及操作过电压的防护，安装在低压主配电柜或低压总开关柜内，并联在电源进线处。
产品特点：
1、采用定制压敏电阻片，使的产品满足I类（10/350μs波形）和II类（8/20μs波形）SPD测试要求，避免了不同国标对第一级防雷器通流量 要求中的冲突，具有通流量大，残压低的特点，并且相对于市面上现在常用的间隙式产品，无续流。
2、采用对角设计的电极输入和输出焊接片压敏电阻，使得电流在通过压敏电阻时均匀分布，有效提高了压敏电阻的利用率，从而增加了产品的通流能力和延长了产品的使用寿命，并降低了残压。
3、采用特殊设计的内部脱扣机构在脱扣的可靠性、安全性相对于老式产品得到了大幅度提升， 并具有灭弧功能。
a.脱扣弹片底部采用双弹顶结构使得脱扣弹片自恢复力更强，脱扣响应速度更快，脱扣力道更强；防止因长时间弯曲产生的金属疲劳而导致的脱扣失效。
b.增加了脱扣弹片的截面积，使得在压敏电阻劣化造成对地短路时，脱扣弹片不会因过大的电流而融化所导致的电弧带来的安全隐患和状态指示失效问题。
c.扣弹片顶部焊接点采用双叉结构，能有效防止在防雷器失效脱扣时电极片和脱扣弹片熔接现象的发生，并防止电弧的产生，使得脱扣更加可靠。
4 采用滑块和滑块压板将指示窗口与内部电气部分隔开，杜绝了电弧产生时生成的烟雾将指示窗熏黑而导致指示失效的问题。并且相对于原有结构，脱扣指示更明显。
技术参数：
产品型号 | Uc | limp/Imax/In(ka) | Up | tA | 保护模式 | SPD类别 | 应用系统 |
NPS01-FA25/420/4/II | 420V~ | 25/200/100kA | 2.5KV | ≤25ns | L/N-PE | 限压型 | 三相TN-S、TN-C-S |
NPS01-FA25/420/3+1/II | 420V~ | 25/200/100kA | 2.5KV | ≤25ns | L-N | 限压型 | 三相TT、TN-S、TN-C-S |
255V~ | 25/200/100kA | 2.0KV | ≤100ns | N-PE | 开关型 | ||
NPS01-FA20/420/4/II | 420V~ | 20/160/80kA | 2.5KV | ≤25ns | L/N-PE | 限压型 | 三相TN-S、TN-C-S |
NPS01-FA20/420/3+1/II | 420V~ | 20/160/80kA | 2.5KV | ≤25ns | L-N | 限压型 | 三相TT、TN-S、TN-C-S |
255V~ | 20/160/80kA | 2.0KV | ≤100ns | N-PE | 开关型 | ||
NPS01-FA15/420/4/II | 420V~ | 15/150/60kA | 2.5KV | ≤25ns | L/N-PE | 限压型 | 三相TN-S、TN-C-S |
NPS01-FA15/420/3+1/II | 420V~ | 15/150/60kA | 2.5KV | ≤25ns | L-N | 限压型 | 三相TT、TN-S、TN-C-S |
255V~ | 15/150/60kA | 2.0KV | ≤100ns | N-PE | 开关型 |

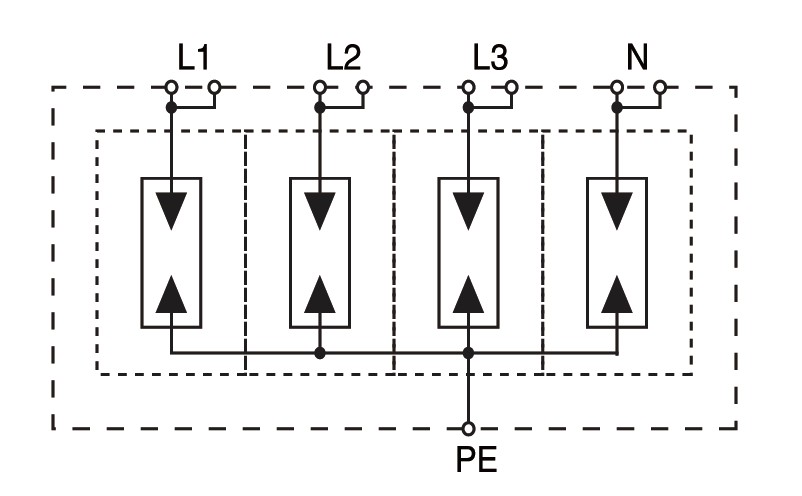

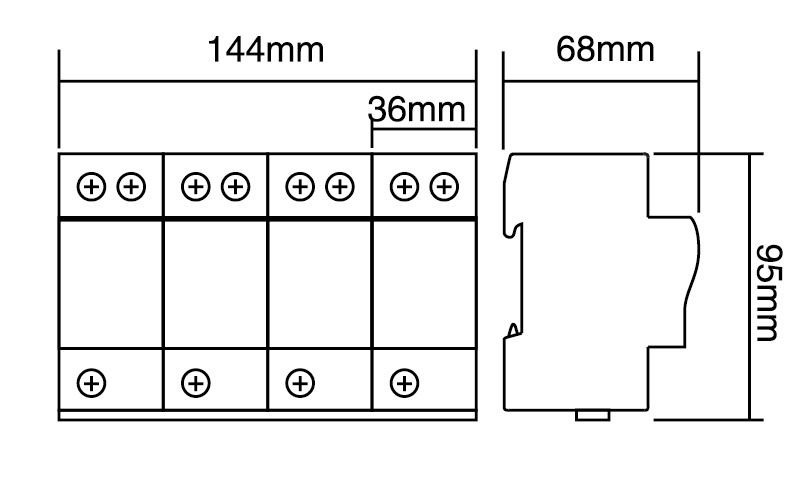

原理图及外形尺寸图：
公司有着十五年防雷经验！技术可靠，NPS01-FA25/420/4P系列浪涌防雷器应用范围广, 产品精良，NPS01-FA25/420/4P价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：NPS01-FA25/420/4系列浪涌保护器
