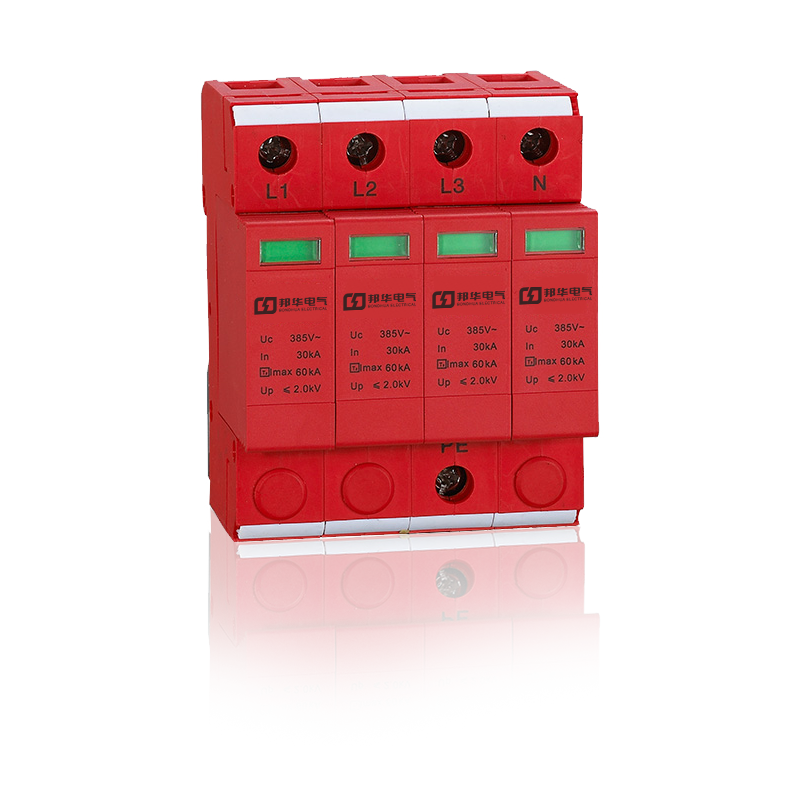

LKX-M1000/80/4P 直流浪涌保护器
阅读次数：661 发布时间：2020-09-23
「LKX-M1000/80浪涌保护器」
本公司专业生产及销售LKX-M1000/80系列浪涌保护器，LKX-M1000/80/4P电涌保护器具有残压低、通流容量大、响应速度快。LKX-M1000/80/4P过电压防雷器安装方便，维护简单，产品寿命长！
1000V直流电源防雷模块（本产品也适用于太阳能防雷器）
■型号说明
LKX - M 1000 /□
| | | | 20-80：最大放电电流Imax（kA）
| | | 1000：电源类型（V）
| | M（Module）：模块
| 浪涌保护器
■产品用途
该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。
■产品特点
● 完整的预接线单元，用于光伏设备中，由底座和插入式保护模块组成。
● Y型电路设计，三组高性能的压敏电阻，实现正极对地、正极对负极、负极对地的全保护，当发电机电路中出现绝缘故障时，可避免对电涌保护器的损害。
● 功能强大的氧化锌压敏电阻具有高泄放能力。
● 内置动态热脱扣器，具备了高可靠性。
● 故障指示以红色标记出现在监控窗口中。
■技术参数
名称 | 型号 | 规格 | 标称放电电流 In(kA,8/20μs) | 最大放电电流 Imax(kA,8/20μs) | 电压保护水平 Up(kV) | 响应时间 tA(ns) | 最大持续工作 电压Uc(VDC) | 漏电流0.75U1mA (μA) | 工作温度(℃) |
1000V直流电源防雷模块 | LKX-M1000/20 | 3片、18mm | 10 | 20 | 3.0 | ≤25 | 1300 | ≤20 | -40～+85 |
LKX-M1000/40 | 20 | 40 | 3.6 | ||||||
LKX-M1000/80 | 40 | 80 | 4.4 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，其中+为正极线，–为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固可靠，且要求短、粗、直。

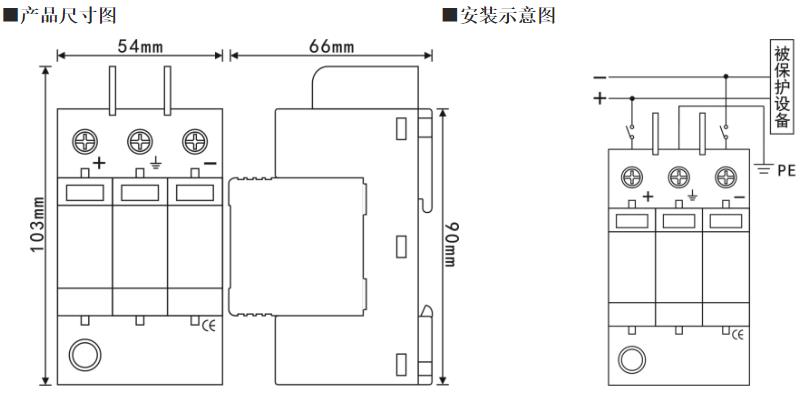

■产品尺寸图
公司有着十五年防雷经验！技术可靠，LKX-M1000/80系列浪涌防雷器应用范围广, 产品精良，LKX-M1000/80价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：LKX-M1000/80系列浪涌保护器
