XS-D-0.5KVA540智能疏散系统主要型号

XS-D-5KVA

XS-D-0.2KVA80

XS-D-3KVA

XS-D-0.24KVA

XS-D-5.5KVA

XS-D-0.24KVA

XS-D-0.5KVA540技术参数

负载功率 240W

通讯接口 RS485

工作电源 22oVAC 10%~15%50Hz

输出电压 24VDC

输出电流 10A

应急时间 90分钟

充电时间 24小时

防护等级 IP30

安装方式 壁挂式

运行环境 温度:-10℃~40℃,相对湿度:95%R.H

外形尺寸 750mm x500mm x280mm

智能疏散系统特点

XS-D-0.5KVA540智能疏散系统符合GB 51309-2018《消防应急照明及疏散指示系统技术标准》等国家标准和规范，系统具有下列优点，超薄设计，8mm超薄金属材料，外观精致耐用，内置导光板，图案清楚暗淡，发光均匀；超强防水：全新技术专利设计“防水接头”，从源头智能疏散，XS-D-0.5KVA540连接火灾报警控制器，当接收到火灾报警信号信息时，通过系统自适应算法软件自动生成最佳撤离路线，引导人员疏散；XS-D-0.5KVA540智能疏散系统自动检测，系统自动登录灯位，具有设备代码检测功能。当通信线路、供电线路、灯具发生故障时，能发出故障报警信号，显示故障类型和故障位置。

智能疏散系统XS-D-0.5KVA540广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。

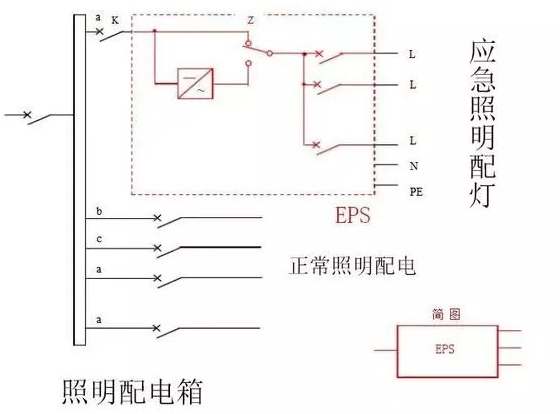

输出接线图说明：

本图为应急照明集中供电接线应用图；

当有市电时，由市电给负载供电，停电时由EPS应急电源给负载供电；

K为断路器；

Z为转换开关；

EPS产品箱内分别设N、PE线接线排；

虚线框内均在EPS应急电源内配置。

XS-D-0.5KVA540智能疏散系统设备安装

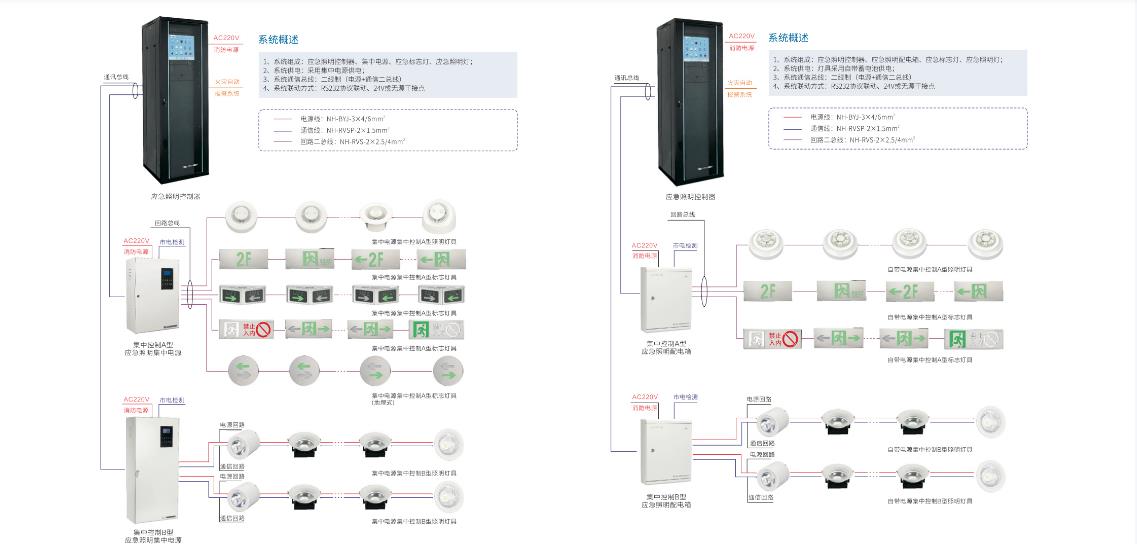

系统由应急照明控制器、集中电源、分配电装置、终端疏散标志灯、终端疏散照明灯具和终端疏散地埋灯组成。
