TUR T2-40(3P+N/385TS) 二级浪涌防雷模块
阅读次数：2383 发布时间：2020-09-18

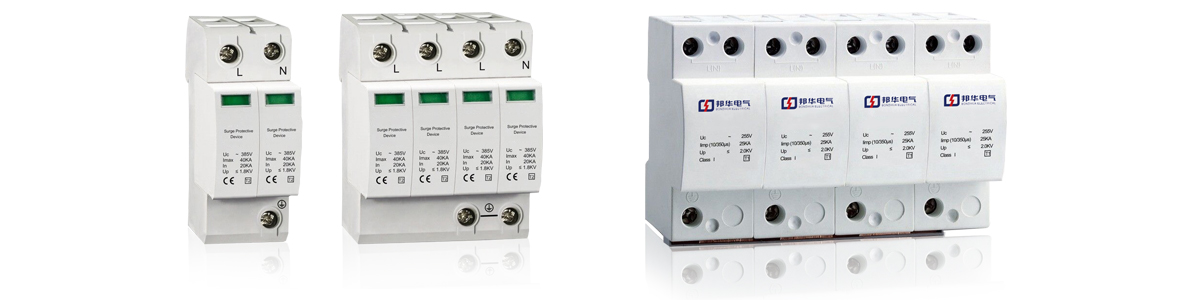

「TUR T2-40(3P+N/385TS)浪涌保护器」
本公司专业生产及销售TUR T2-40(3P+N/385TS)浪涌保护器，TUR T2-40(3P+N/385TS)电涌保护器具有残压低、通流容量大、响应速度快。TUR T2-40(3P+N/385TS)过电压防雷器安装方便，维护简单，产品寿命长！
TUR T2-40(3P+N/385TS)系列产品功能特点：
符合IEC61643- 1标准
1)具有共模/差模保护.
2)适合各种电网系统
3)具有老化过热保护
4)具有内部隔离器
5)具有报警显示
6)插入式结构，可带电更换芯体
7)可选远方报警功能(TS遥信触点)
TUR T2-100/70/40/20/(3P+N/385TS) 技术参数：
TURT2-100 | TURT2-70 | TURT2--40 | TURT2-20 | |
额定T作电压Un(V) | 230/400 | 730/400 | 230/400 | 230/400 |
最大持续工作电压UcM) | 385/280 | 385,440/280 | 320,385,440/280 | 320,385/280 |
频率(Hz) | 50 | 50 | 50 | 50 |
最大放电电流Imax(kA),8/2Ous | 100 | 70 | 40 | 20 |
Imax放电次数 | 2 | 2 | 2 | |
标称放电电流In(kA),8/2Ous | 50 | 30 | 20 | 10 |
In放电次数 | 15 | 5 | 15 | 15 |
内部短路耐受电流Icc(lkA) | 25 | 25 | 25 | 10 |
电压保护水平Up(kV) | ≤2.3/1.8 | ≤1.8,2/1.5 | ≤1.5,1.8,2/1.5 | ≤1.2,1.3/1.3 |
响应时间(ns) | <20 | |||
漏电流(uA) | <20 | |||
保护模式 | L-PE,L-N,N-PE | |||
端子(mm3) | 16(软线)，25(硬线) | |||
防护等级 | IP20 | |||
阻燃等级 | /0 | |||
工作温度('C) | -40~+80 | |||
湿度范围 | ≤95%(25°C) | |||
18mm模块 | 8 | 4 | ||
标准 | 适用GB50057--2010，GB50343-2012,JGJ16--2008 | |||

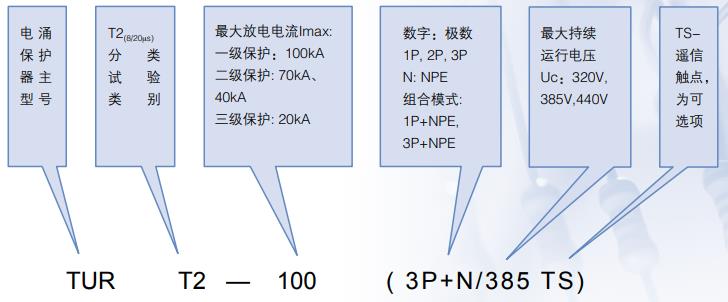

TUR T2-100/70/40/20/(3P+N/385TS)浪涌保护器 型号命名含义：

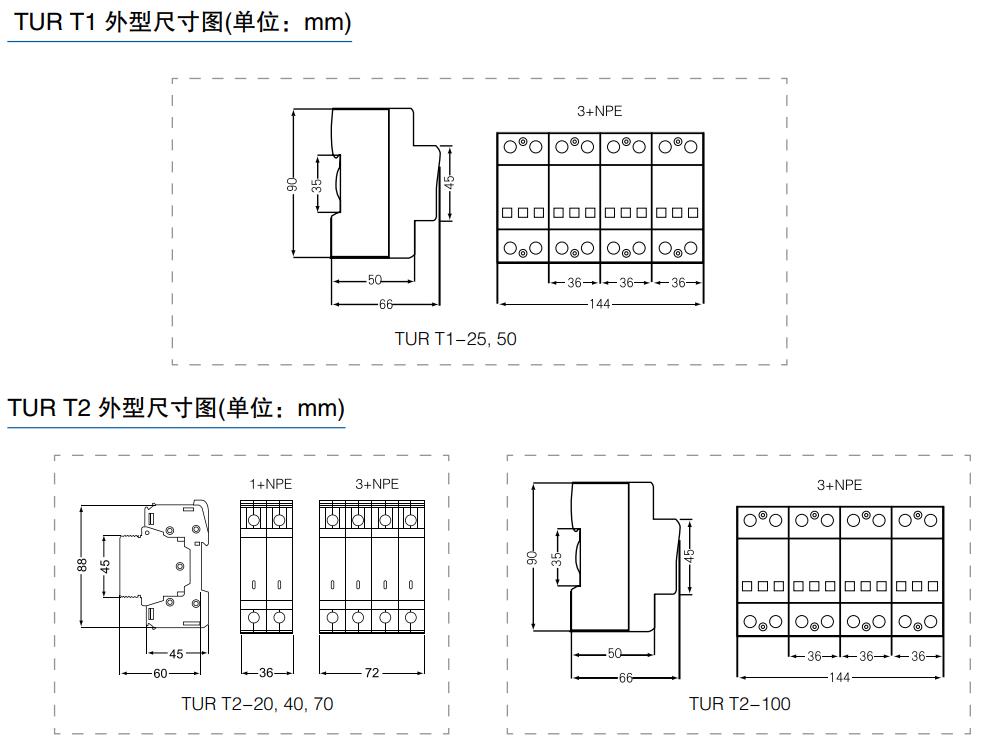

TUR T2-100/70/40/20/(3P+N/385TS)浪涌保护器 产品尺寸：
TUR T2-100/70/40/20/(3P+N/385TS)浪涌保护器 内部结构图：
电涌保护器的级联配合：
第一级保护的SPD应靠近建筑物的入户线的等电位连接端子处，第二、三级保护的SPD应尽量靠近被保护设备安装。
电涌保护器接至等电位连接的导线要尽可能的短而直。
限压型SPD之间的线路长度不宜小于5米，限压型SPD与开关型SPD的线路长度不宜小于10米。
SPD电源侧应安装过流保护装置(断路器或熔断器)。
TUR T2-40(3P+N/385TS) SPD接线截面积要求及前端保护器件：
TUR保护等级 | 电源侧配线截面 (铜导线mm2) | 接地侧配线截面 (铜导线mm2) | MCB整定电流(A) FUSE整定电流(A) | 额定短路分断能力 (KA) |
第一级 | 16 | 25 | 50/80 | ≥35 |
第二级 | 10 | 16 | 32/50 | ≥10 |
第三级 | 6 | 10 | 16/32 | ≥6 |
TUR T2全系列产品：TUR T2-100(3P+N/385TS)、TUR T2-70(3P+N/385TS)、TUR T2-40(3P+N/385TS)、TUR T2-20(3P+N/385TS)
TUR T2-100(3P+N/440TS)、TUR T2-70(3P+N/440TS)、TUR T2-40(3P+N/440TS)、TUR T2-20(3P+N/440TS)
公司有着十五年防雷经验！技术可靠，TUR T2-40(3P+N/385TS)系列浪涌防雷器应用范围广, 产品精良，价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：TUR T2-40(3P+N/385TS)系列浪涌保护器
