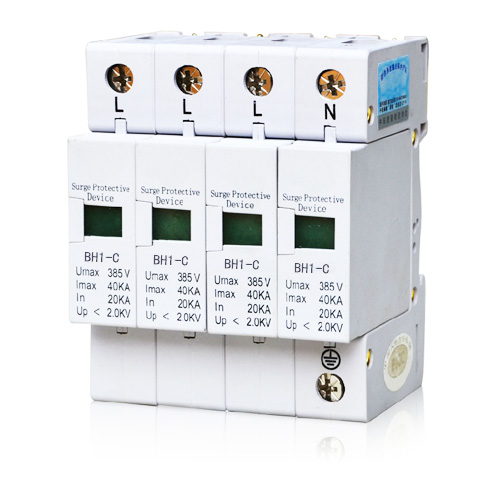

ZH1-C40/4-420 电涌保护器

ZH1-C40/4-420浪涌保护器具有残压低、响应速度快、通流容量大，ZH1-C40/4-420防雷器产品寿命长、维护简单、ZH1-C40/4-420电涌保护器安装方便！

一． 适用范围：

     ZH1-C40系列低压配电系统电涌保护器专为抑制低压电气装置中的浪涌而设计，是一种具有模块化组合功能的电涌保护器件，可用于雷击区域的LPZ1-2区域或更高界面，一般用于建筑物分配电或UPS前端。并能保护安装在它下游的电气装置和设备免遭由于开关动作、静电泄放、感应雷击所产生的浪涌危害。最大放电电流可达40KA，用于低压配电系统的第二级（C）过电压保护。

二．技术参数：

三．常用规格型号：

四．产品特点：

ZH1-C40/4-420浪涌产生的时间非常短，大概在微微秒级。浪涌出现时，电压电流的幅值超过正常值的两倍以上。由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。

1. 插拔式模块化结构, 标准35mm导轨安装，安装/更换方便，易于维护

2. 内置温控断路技术及热脱扣装置，保护器因过热、击穿失效时能自动断开。

3. 窗口颜色显示工作状态，绿色为正常。红色指示产品故障，提示需更换。

4. 可选择附带遥信端子，便于远程报警控制

5. 通流量大、残压低、响应速度快、无续流

6. 通过选用一种或两种模块可构成2P、3P、4P、1P+N、3P+N等组合，实现对TT、IT、TN－S、TN－C和TN－C－S供电系统提供电涌过电压保护。

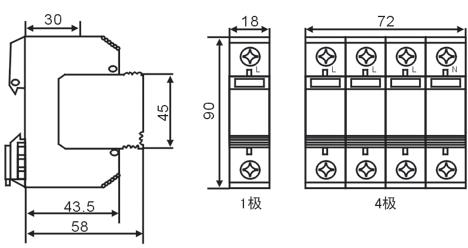

五．外形尺寸图：

六．安装方法

　　SPD常规安装要求

　　浪涌保护器采用35MM标准导轨安装

　　对于固定式SPD，常规安装应遵循下述步骤:

　　1)确定放电电流路径

　　2)标记在设备终端引起的额外电压降的导线，。

　　3)为避免不必要的感应回路，应标记每一设备的 PE导体，

　　4)设备与SPD之间建立等电位连接。

　　5)要进行多级SPD的能量协调

　　为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，

　　当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。

　　一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。

　　SPD接地线径选择

　　数据线:要求大于2.5mm2 ;当长度超过0.5米时要求大于4mm2。YD/T5098-1998。

　　电源线:相线截面积S≤16mm2 时，地线用S ;相线截面积16mm2≤S≤35mm2 时，地线用16mm2 ;相线截面积S≥35mm2时，地线要求S/2 ;GB 50054第2.2.9条。

ZH1-A系列电压开关型电源电涌保护器：ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420

ZH1-C40/4-420避雷器十五年防雷经验，技术可靠,ZH1-C40/4-420过电压防雷器应用范围广,  价格合理，产品精良,性能优越,用心塑造安全!
