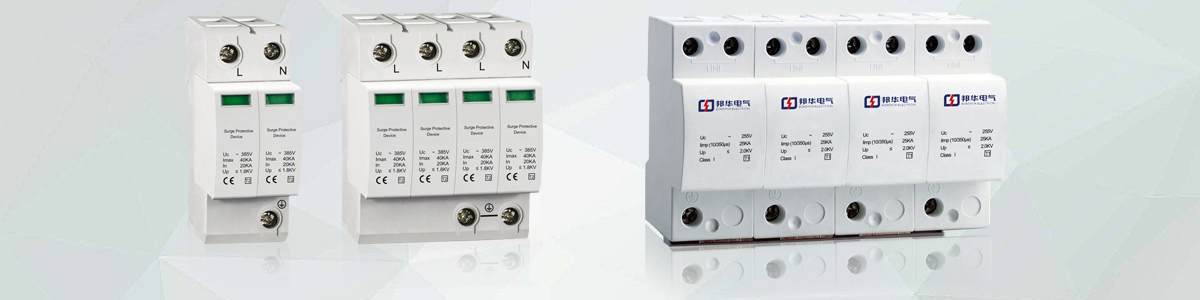

ZH1-B120/4-420系列大电流电源浪涌保护器
阅读次数：805 发布时间：2020-09-16
ZH1-B120/4-420浪涌保护器具有残压低、响应速度快、通流容量大，ZH1-B120/4-420防雷器产品寿命长、维护简单、ZH1-B120/4-420电涌保护器安装方便！
一． 适用范围：
ZH1-B120系列大电流电源浪涌保护器是专为保护低压电器设备免受开关动作、雷击和电磁脉冲引起的浪涌危害而设计的。采用高能压敏元件和先进的防雷技术。用于LPZ0Ａ与LPZ1区域接口处L相线、N中线与保护线PE之间、L相线与N中线间的等电位连接。安装在220/380V低压供电系统进线处或主配电盘处。可对单相供电系统和三相供电系统进行保护；
最大放电电流可分别达到120KA，用于低压配电系统的一级（B级）过电压保护。
二．技术参数：
型号 | 最大持续工作电压Uc～ | 直流参数 电压V1mA | 标称放电电流In(8/20us) | 最大放电电流Imax（8/20us） | 电压保护水平Up |
ZH1-B120 | 320 V | 510 V | 60 kA | 120 kA | 2.5 kV |
385 V | 620 V | 60 kA | 120 kA | 2.8 kV | |
420 V（常用） | 680 V | 60 kA | 120 kA | 3.0 kV | |
440 V | 750 V | 60 kA | 120 kA | 3.2 kV | |
460 V | 750 V | 60 kA | 120 kA | 3.5 kV | |
响应时间 | ≤25 ns | ||||
适用电源 | 220/380V ～50HZ | ||||
工作环境 | -40℃～+85℃ | ||||
外壳材料 | 阻燃尼龙 | ||||
防护等级 | IP 20 | ||||
配前置熔断器或断路器： 125A（分断电流35KA） | |||||
连接导体的橫截面积： 6～25 mm2 | |||||
三．常用规格型号：
单相电源 | 三相电源 |
ZH1-B120/2-420
| ZH1-B120/3-420 ZH1-B120/4-420 |
四．产品特点：
1。内置多级热跳闸装置，为电网正常运行提供可靠保护。
2。窗口颜色显示工作状态，红色表示产品故障。更换及时，清晰易辨。
3。标准35mm导轨安装模块化设计，安装维护方便。浪涌放电容量大，电压保护等级低，响应速度快，无持续电流。
5。压敏型高能浪涌保护器能承受820us的脉冲波，峰值120KA。
6。可选择远程信号报警终端，提供远程故障监测功能。
五．外形尺寸图：
ZH1-A系列电压开关型电源电涌保护器：ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420
ZH1-B120/4-420避雷器十五年防雷经验，技术可靠, ZH1-B120/4-420过电压防雷器应用范围广, 价格合理，产品精良,性能优越,用心塑造安全!
