ZH1-A25/4-275 一级防雷保护器
阅读次数：1145 发布时间：2020-09-15

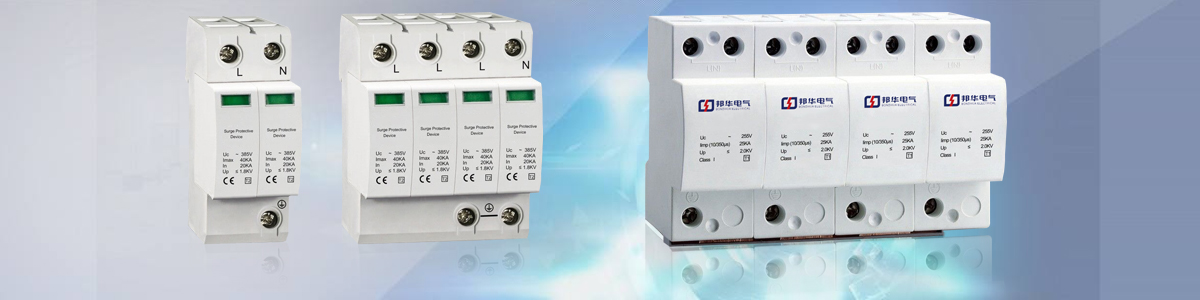

ZH1-A25一级电涌保护器
ZH1-A25浪涌保护器具有残压低、响应速度快、通流容量大，ZH1-A25防雷器产品寿命长、维护简单、ZH1-A25电涌保护器安装方便！
一．适用范围：
ZH1-A系列电压开关型的电源电涌保护器（属于CLASS I，10/350µS波形）依据IEC和GB标准设计。
应用于雷击风险较高地区的设备系统的电源第一级电涌保护。可防范直击雷在内的各种电涌，通过不同数量的组合可适用于单相、三相供电线路。模块化设计，标准35mm导轨式安装方式，安装于建筑物总配电柜、架空输入的配电柜（箱）、室外配电柜（箱），具备很高的雷电流泄放能力，无续流，单模块最大冲击电流(10/350μs)分别可达Iimp=15 kA、25 kA、35 kA、50 kA,最大放电电流(8/20μs) 分别可达到Imax=100kA、150kA、160kA、200kA。
二．技术参数：
型号 | ZH1-A15 | ZH1-A25 | ZH1-A35 | ZH1-A50 | ZH1-ANPE | |
适用电源 | 220/380V ～50HZ | |||||
最大持续工作电压Uc～ | 275V | |||||
缘绝电阻Rins | >100Mohm | |||||
冲击电流(10/350)Iimp | 电流峰值Ipeak | 15kA | 25kA | 35kA | 50kA | 50kA |
电荷量 Q | 7.5As | 12.5As | 17.5As | 25As | 25As | |
能量 W/R | 56.25kJ/Q | 156.25kJ/Q | 306.25kJ/Q | 625kJ/Q | 625kJ/Q | |
标称放电电流In(8/20us) | 15kA | 25kA | 35kA | 50kA | 50kA | |
最大放电电流Imax(8/20us) | 100kA | 150kA | 160kA | 200kA | 200kA | |
电压保护水平Up | ≤2.0kV | |||||
响应时间 | ≤100 ns | |||||
工作温度 | -40℃～+80℃ | |||||
外壳材料 | 阻燃尼龙 | |||||
防护等级 | IP 20 | |||||
配前置熔断器或断路器 | 125A | ---- | ||||
连接导体的橫截面积 | 6-35mm2 | |||||
三．常用规格型号：
单相电源： | 三相电源： |
ZH1-A15/2-275 ZH1-A15/1+NPE-275
| ZH1-A15/3-275 ZH1-A15/4-275 ZH1-A15/3+NPE-275 |
ZH1-A25/2-275 （推荐使用） ZH1-A25/1+NPE-275 （推荐使用）
| ZH1-A25/3-275 （推荐使用） ZH1-A25/4-275 （推荐使用） ZH1-A25/3+NPE-275 （推荐使用） |
ZH1-A35/2-275 ZH1-A35/1+NPE-275
| ZH1-A35/3-275 ZH1-A35/4-275 ZH1-A35/3+NPE-275 |
ZH1-A50/2-275 ZH1-A50/1+NPE-275
| ZH1-A50/3-275 ZH1-A50/4-275 ZH1-A50/3+NPE-275 |

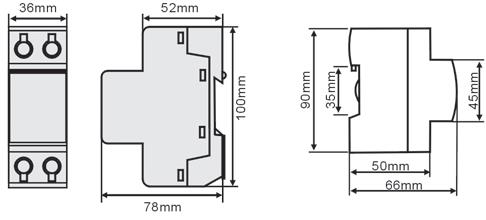

四．外形尺寸图：
全系列产品型号：
ZH1-A系列电压开关型电源电涌保护器：ZH1-A15/4-275、ZH1-A15/3+NPE-275、ZH1-A25/4-275、ZH1-A25/3+NPE-275、ZH1-A35/4-275、ZH1-A35/3+NPE-275、ZH1-A50/4-275、ZH1-A50/3+NPE-275
ZH1-B150系列大通流电源电涌保护器：ZH1-B150/4-420
ZH1-B120系列大通流电源电涌保护器：ZH1-B120/2-420、ZH1-B120/3-420、ZH1-B120/4-420
ZH1-B100 系列大通流电源电涌保护器：ZH1-B100/3+NPE-420、ZH1-B100/4-420
ZH1-B80系列大通流电源电涌保护器：ZH1-B80/3+NPE-420、ZH1-B80/4-420
ZH1-B60系列电源电涌保护器：ZH1-B60/3+NPE-420、ZH1-B60/4-420
ZH1-C40系列电源电涌保护器：ZH1-C40/3+NPE-420、ZH1-C40/4-420
ZH1-D25系列电源电涌保护器：ZH1-D25/3+NPE-385、ZH1-D25/4-385
ZH6 系列光伏直流电源电涌保护器：ZH6-C40/3-500 DC、ZH6-C40/3-650 DC、ZH6-C40/3-800 DC、ZH6-C40/3-1000 DC、ZH6-C40/3-1300 DC、ZH6-B60/3-1300 DC、ZH6-B80/3-1300 DC、ZH6-B100/3-1300 DC
ZH6系列风力发电系统电源电涌保护器：ZH6-C40/4-690、ZH6-B80/4-690、ZH6-B100/4-690、ZH6-B160/4-690
ZH8-4XB系列谐波抑制电涌保护器：ZH8-4XB40、ZH8-4XB60
ZH1-A25避雷器十五年防雷经验，技术可靠, ZH1-A25过电压防雷器应用范围广, 价格合理，产品精良,性能优越,用心塑造安全!
