电涌GPU1-C40/460/4P 防雷器
阅读次数：1326 发布时间：2020-09-15
电涌GPU1-C40/460/4P 防雷器
GPU1-C系列电涌保护器适用于交流50Hz(60Hz),额定工作电压为220V/380V的配电系统中,可广泛应用于建筑物和工厂供电系统的电源保护,主要安装在电气系统的各级配电柜中,对直击雷、感应雷和操作过电压等能抑制其瞬态过电压幅值,泄放电涌能量,从而保护系统电路和用电设备。
参数设置
产品型号 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | |
最大持续工作电压Uc（V） | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | |
标称放电电流In（8/20）kA 最大放电电流Imax（8/20）kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | |
电压保护水平 Up（kV） | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | |
后备保护器（SCB） | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | |
防护等级 温度范围 | IP20 -40℃ - +85℃ | |||||
阻燃等级 | V0 | |||||
接线能力 | 6～25mm2 | |||||
相对湿度 组合方式 | ≤95％ 1P/2P/3P/4P | |||||
1P+N/3P+N | ||||||
远程遥信接点* | 可选 | |||||
遥信触点性能 | 开关切换触点 | |||||
遥信端子导线截面 | 1.5mm2 | |||||

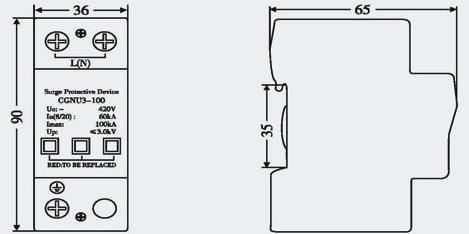

GPU1-C 主要型号
GPU1-C40/460/4P 、GPU1-C60/460/4P 、GPU1-C20/460/4P 、GPU1-C80/460/4P 、GPU1-C100/460/4P
型号含义
产品特点
不锈钢材料，耐腐蚀，抗风。免维护，被动。
使用寿命长，安装简单。
远程监控，带远程报警装置，方便远程监控。
防误插功能，底座和模块带限位装置。
保护方式，每个模块带热脱扣器。
自锁卡扣，防止模块在振动环境下松动，适用于充电桩，风力发电和其他设备。
电涌GPU1-C40/460/4P 防雷器施工规范
（1）接地装置与室内总等电位接地端子板应在不同位置用两根连接导线连接。
（2） 接地装置与室内总等电位连接带之间的连接导线截面积，铜地线不应小于50mm2，钢接地线不小于80mm2。
（3） 等电位接地端子板采用螺栓连接，连接线截面积不小于16mm2穿管多股铜芯线。
（4） 铜接地线的连接应焊接和压接，以保证可靠的电气接触。钢接地线应焊接。
（5） 接地线与接地体的连接应焊接。保护接地线与接地端子板的连接应可靠，连接处应采取防松、防腐蚀措施。
（6） 接地线与金属管等自然接地体的连接应焊接。如果焊接困难，可采用卡箍连接。应采取良好的导电性和防腐措施
