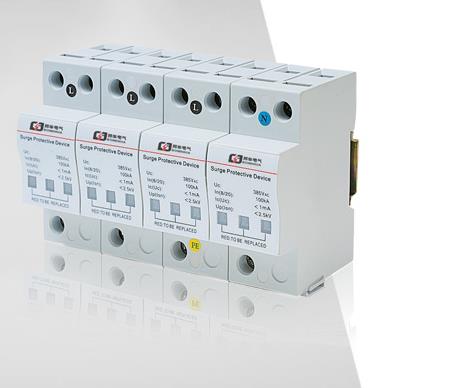

HLSP-400/60/4P 二级60KA浪涌保护器
阅读次数：825 发布时间：2020-09-15
HLSP-400/60/4P浪涌保护器具有残压低、响应速度快、通流容量大，HLSP-400/60/4P防雷器产品寿命长、维护简单、HLSP-400/60/4P电涌保护器安装方便！
HLSP-400/60/4P电源的浪涌保护器（SPD）是在最短的时间（5ns）内将被保护线路连接到等电压系统，使设备的各端口等电位。同时，雷电产生的大量脉冲能量被释放到电路中，其短路被释放到地面，从而减小设备各端口的电位差。Hlsp适用于230400v供配电系统的暂态过电压保护。该系列产品能有效抑制雷电引起的感应过电压和系统运行过电压，保护设备安全，保证系统正常运行。
HLSP-400/60/4P系列浪涌保护器对于设备（或系统），进出线电缆上必须安装相应的hlsp保护器。一旦电缆上感应到过电压，由于浪涌保护器（SPD）的作用，设备（或系统）各端口的过电压将达到同一水平（即等电位），以保护设备（或系统）不受损坏。
本产品符合标准
GB18802.1- -2002:《 低压配电系统的电涌保护器(SPD)》
1IEC61643- -1-1998: ( 接至低压电力配电系统的浪涌保护器》通信行业标准
GB50057- -2000《 建筑物防雷设计规范》
产品参数：
型号 | 系统额定 | 最大持续工作 | 雷电冲击保护 | 标称放电电流 | 最大放电电流 | 电压保护水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建议选型：
过电压区域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以内 | |
应用柜型 | 总配电柜或低压主柜 | 二次配电柜/动力柜 | 终端配电柜或控制柜 | 敏感设备前 |
耐冲击电压水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷电保护级别 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推荐选型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推荐选型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推荐选型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推荐选型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |
浪涌保护器型号参数含义：
1、最大放电电流Imax
给浪涌保护器施加波形为8/20 微秒的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
2、额定放电电流Isn
给浪涌保护器施加波形为8/20 微秒的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
3、标称电压Un
被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
4、电压保护级别Up
浪涌保护器在下列测试中的最大值: 1 千伏/微秒斜率的跳火电压;额定放电电流的残压。
5、额定电压Uc
能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活
保护元件的最大电压有效值。
6、数据传输速率Vs
表示在一秒内传输多少比特值，单位:bps;是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。
7、最大纵向放电电流
指每线对地施加波形为8/20微秒的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
8、漏电流
指在75或80标称电压Un下流经浪涌保护器的直流电流。
9、最大横向放电电流
指线与线之间施加波形为8/20微秒的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
10、峰值放电电流
分两种:额定放电电流Isn 和最大放电电流Imax。
11、响应时间tA
主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt 或di/dt的斜率。
12、在线阻抗
指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。
13、回波损耗Ar
表示前沿波在保护设备(反射点)被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
14、插入损耗Ae .
在给定频率下浪涌保护器插入前和插入后的电压比率。
相关产品：
电源模块式：HLSP-400/200/4P、HLSP-400/150/4P、HLSP-400/100/4P、HLSP-400/80/4P、HLSP-400/60/4P、HLSP-400/40/4P、HLSP-400/20/4P、HLSP-A15、HLSP-A25、HLSP-A50
风电光伏专用：HLSP-690/100/4P、HLSP-690/80/4P、HLSP-690/60/4P、HLSP-690/40/4P
HLSP-400/60/4P避雷器十五年防雷经验，技术可靠, HLSP-400/60/4P过电压防雷器应用范围广, 价格合理，产品精良,性能优越,用心塑造安全!
