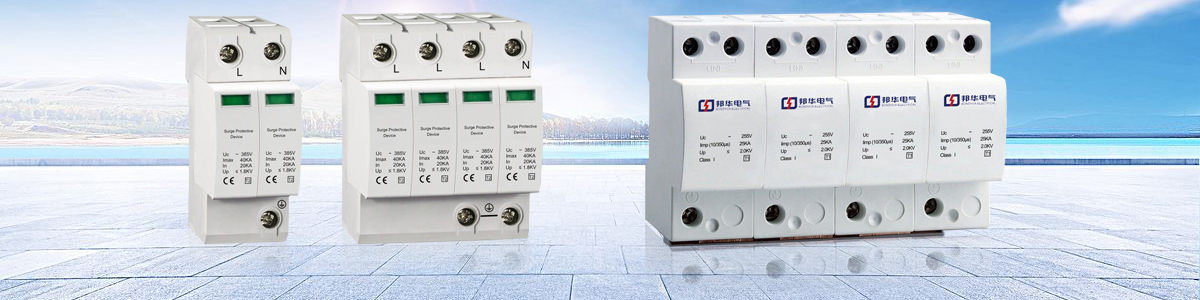

DXH06-FCS/4R40型电涌保护器
DXH06-FCS/4R40浪涌保护器具有残压低、响应速度快、通流容量大，DXH06-FCS/4R40防雷器产品寿命长、维护简单、DXH06-FCS/4R40电涌保护器安装方便！
1、应用范围
DXH06-FCS/4R40电涌保护器，适用于220/380Va.c.电压系统，配电系统以及终端设备的电涌保护，应安装在防雷区1（LPZ1）和防雷区2（LPZ2）的界面处。
电源系统SPD的选用
电源线路要装设多级SPD防护，以达到分级泄流的目的。雷电防护区LPZ（Lightning Protection Zone）是闪电电磁环境需要限定和控制的那些区。根据各部分空间不同的雷电电磁脉冲的严重程度和各区交界处的等电位连接点的位置，将需保护的空间划分为不同的OA、OB、O1、O2防雷区。
在LPZ0与LPZ1区交界处，入户为低压架空线路和电缆宜安装三相电压开关型SPD作为*一级保护。第二级电涌保护器即在LPZ1和LPZ2区交界处安装限压型SPD。在被保护设备旁进线端宜安装限压型SPD作为第三级保护。对于直流电源的信息设备，视其工作电压需要，宜分别选用适配的直流电源SPD作为末级保护。
为了使*大浪涌足够低，要求SPD连接导线包括相线、中性线、保护线间的连接长度越短越好，不宜大于0.5m。SPD*小截面积不小于6mm2铜导线，而接入SPD的相线、中性线和被保护的配电线路同保护线的截面积即可。
一般电压开关型SPD与限压型SPD之间线路长度*好大于10m，限压型SPD之间的线路长度大于5m，否则就要加装退耦装置。当进线端的SPD与被保护电器设备之间的距离大于30m时，需要在离被保护设备尽可能近的地方安装另一个SPD；反之，如果不增加一级保护，由于电缆距离较长，SPD的残压加上电缆感应电压仍可能损坏设备，起不到保护作用。当SPD具有能量自动配合功能时，浪涌保护器之间的线路长度就不受限制。
目前浪涌保护器市场还不是很规范，很难发现那些性能不符合规范要求的产品，这些产品的使用不仅不能起到保护作用，甚至可能导致设备的重大损坏。首先，选用的产品应符合GB18802.1和GB/T18802.21标准的要求，经国家认可的检测实验室检测并出具检测报告；
其次需要关注SPD的一些重要参数，如工作电压、*大持续工作电压UC、标称放电电流In、*大放电电流Imax及残压等，根据保护设备参数选取适配的SPD产品；*后，在运输过程中，可能由于气温高、外力撞击等因素，导致热脱扣装置的误动作等损坏，所以安装之前应对SPD做一些基本检查。

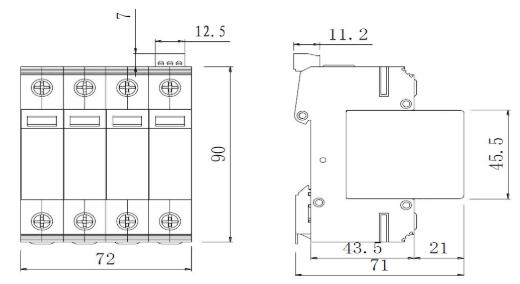

产品尺寸：
尺寸接线图：
技术参数
技术指标 | 设备型号 |
DXH06-FCS/4R40（440V） | |
试验类别 | T2 |
工作系统电压Un | 230/ 400V, 50Hz/ 60Hz |
最大持续运行电压Uc | 440Va.c. |
标称放电电流In | 20kA（8/20μs） |
最大放电电流Imax | 40kA（8/20μs） |
对地漏电流Ic | ＜1mA |
限制电压Up@20kA | ≤2.0kV |
响应时间 | ≤25ns |
端口数量 | 1端口 |
串接熔丝 | 100A gL/ gG (input current>100A) |
过载故障 | 580V/5S |
短路电流 | 10kA |
保扩模式 | L——PE、N——PE |
内部保护装置 | 防雷单元内置热脱扣装置 |
接入导线截面 | 6～35mm2 |
裸线压接长度 | 12.5mm |
安装接线力矩 | 2Nm |
劣化失效指示 | 防雷模块具有指示窗口，故障状态下指示窗口变红色 |
遥信方式 | 告警干接点，NC-C-NO接点 |
遥信端子性能 | AC：48V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
遥信导线截面 | 最大1.5mm2 |
安装方式 | 标准导轨安装DIN rail 35mm |
外壳材料防火等级 | UL94-V0 |
外壳防护等级 | IP20 |
工作温度 | -40℃～+80℃ |
相对湿度 | ≤95％（25℃） |
海拔高度 | ≤3000m |
外形尺寸（不含接线端子） | 90mm×71mm×72mm |
相关产品型号：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25、DXH06-F/DC1500、DXH06-FBZS/3+MB100、DXH06-FCS/3+MR40、DXH06-FC385/4、DXH06-F/3+1AC690R40、DXH06-FCS/4R40
