SPN S100/4P 避雷器
阅读次数：950 发布时间：2020-09-10
SPN S100/4P 避雷器
浪涌防护器，亦称避雷器、避雷器，是作为各种光电装置、仪器仪表以及通信线路获取安全性保障的半导体装置。依赖在沟通5060Hz，千瓦电流380V下列的输电装置，保障间接火灾、直击雷或是其他瞬时过电流引发的浪涌。局限在大家庭、第三产业以及制造业行业的浪涌维护建议。有相对相、相对地、相当中性线、中性线对地和组合保护方式。
SPN S 产品特点
►高能电涌保护 ►内置瞬间过流断路装置
►遥信电涌保护 ►可插拔更换防雷模块
►失效检测指示 ►单模块放电电流10~40KA
►标准模块化 ►安装内置过热断路装置
►ns级反应速度 ►插拔防呆设计
SPN S100/4P 过电压防雷器参数
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
SPN S100/4P 避雷器使用安装要求
1）安装SPD之后，在无电涌发生时，SPD不应对电气（电子）系统正常运行产生影响。
2）安装SPD之后，在有电涌发生的情况下，SPD能承受预期通过的雷电流而不损坏，并能箝制电涌电压和分走电涌电流。
3）在电涌电流通过后，SPD应迅速恢复高阻状态，切断工频续流。

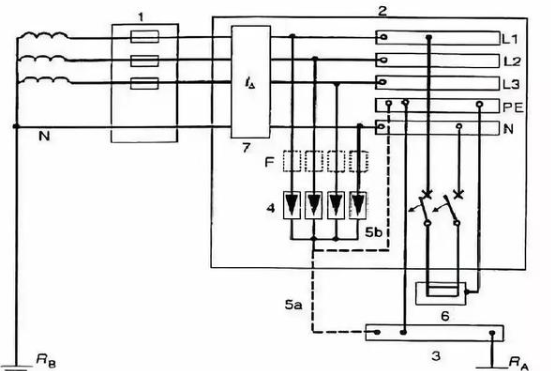

线路图
SPN S100/4P 防雷器相关型号
SPN S100N/4P 、SPN S100、SPN S160 、SPN S4100 、SPN S3100
SPN S100/4P 避雷器应用
SPN S100/4P 避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。SPN S100/4P 防雷器的类型主要有保护间隙、阀型防雷器和氧化锌防雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型防雷器与氧化锌防雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
