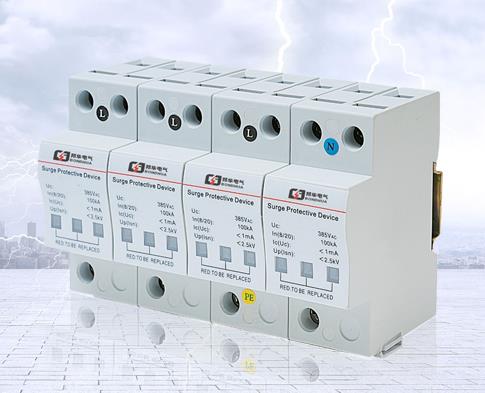

CPA-40/4P-600V 风电发电型浪涌防雷器
阅读次数：1136 发布时间：2020-09-09
CPA-40/4P-600V型电源模块浪涌保护器具有残压低、响应速度快、CPA-40/4P-600V通流容量大，产品寿命长、CPA-40/4P-600V维护简单、安装方便！十五年防雷经验，技术可靠, CPA-40/4P-600V避雷器,应用范围广, 价格合理，产品精良,性能优越!
风力发电机电涌保护器
产品介绍
该系列浪涌保护器，专 用于风电系统的电源浪涌保护装置
产品特点
※放电性能较间隙产品更稳定
※对于快速波没有尖峰值,即使单独使用也能可靠保护设备
※残压低
※具有保护备份功能,确保防雷保护不间断,配合遥信输出功能更
能体现该产品优越性

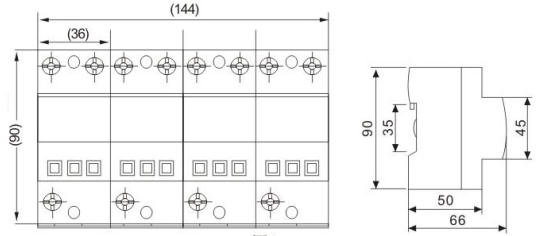

产品尺寸图：
产品参数：
型 号 | CPA-100/4P-600V | CPA-100/2P-600V | CPA-40/4P-600V | CPA-40/2P-600V |
额定工作电压Ua | 50ov | 5oov | soov | 5oov |
最大持续运行电压Uc(交流/直流) | 6oov/78ov | 6ooV/78ov | 60oV/78ov | 6oov/78ov |
标称放电电流In(8/20us) | 65kA | 65kA | 20kA | 20kA |
最大放电电流Imax(8/20us) | - | - | 40kA | 40kA |
雷电冲击电流Limp(10/350us) | 35kA | 35kA | - | - |
电压保护水平Up | ≤3.2kV | s3.2kV | ≤2.2kV | s2.2kV |
响应时间ta | ≤25ns | s25ns | s25ns | s25ns |
浪涌计数器 | 无 | |||
内置熔断器 | 无 | |||
劣化指示功能 | 有(劣化以后无色变红色) | |||
运行故障报警遥性触点 | 有(带后缀“/S”型号) | |||
保护备份功能 | 有 | |||
劣化热脱离功能 | 有 | |||
最大后备保护熔丝 | 250Agl/gG | 250Agl/gG 125Agl/gG | 125Agl/gG | |
断路器配置 | 50A(50Hz) | 5OA(5OHz) | 20A(50Hz) | 20A(5OHz) |
工作温度范围 | -40—+85°C | |||
连接导线截面积 | 10-25mm | |||
安装方式 | 35mmDIN导轨 | |||
外壳材料 | 增加阻燃塑料 | |||
防护等级 | IP20 | |||
外形尺寸(长×宽×高) | 144x91×65mm | 72x91x65mm | 72×88×58mm | 36×88×58mm |
相关产品型号：CPA-100/4P , CPA-80/4P , CPA-60/4P , CPA-40/4P , CPA-20/4P ， CPA-20-12V ，CPA-20-24V ，CPA-20-48V , CPA-40/600V、CPA-40/1000V、CPA-40/1400V、CPA-100/4P-600V、CPA-100/2P-600V、CPA-40/4P-600V、CPA-40/2P-600V
