CPA-40/600V 光伏电涌保护器 /1000V /1400V
阅读次数：1257 发布时间：2020-09-09
CPA-40/600V型电源模块浪涌保护器具有残压低、响应速度快、CPA-40/1000V 通流容量大，产品寿命长、CPA-40/1400V维护简单、安装方便！十五年防雷经验，技术可靠, CPA-20-48V避雷器,应用范围广, 价格合理，产品精良,性能优越!
太阳能光伏系列电涌保护器
产品介绍
II级( C级)的浪涌保护器,专为太阳能光伏系统设计,包括600V.1000V和1400V三种规格,符合IEC60364-7-712 ( 光伏系统的安装)标准。
产品特点
※完整的预接线底座,便于光伏系统特有的接线模式
※Y型接线方式,避免发电机电路因绝缘故障损害避雷器
※防雷模块可以通过机械编码加以区别,避免维修时选择错误的电压以及电流模块
产品参数：CPA-40/600v、CPA-40/1000v、CPA-40/1400v
型 号 | CPA-40/600v | CPA-40/1000v | CPA-40/1400v |
输出电压Un | s600v | ≤100ov | s140ov |
最大持续工作电压Uc | 70ov | 1060V | 149ov |
标称放电电流(8/20us) | 20kA | 2okA | 2okA |
最大放电电流(8/20us) | 40kA | 40kA | 40kA |
保护电压Up(In下) | 3.okV | 5.okV | 7.0kV |
响应时间ta | ≤25ns | ≤25ns | ≤25ns |
劣化热脱离功能 | 有 | ||
劣化指示功能 | 有(劣化以后绿色变成红色) | ||
工作状态遥信触点 | 有(带后缀“/S”型号) | ||
工作温度范围 | -40—+80℃ | ||
安装方式 | 35mmDIN导轨 | ||
接地方式 | 接地螺丝端子 | ||
连接端子导线规格 | o.2—4mm2单股硬线，0.2—2.5mm2多股软线 | ||
外壳材料 | PBT/PA | ||
防护等级 | IP20 | ||

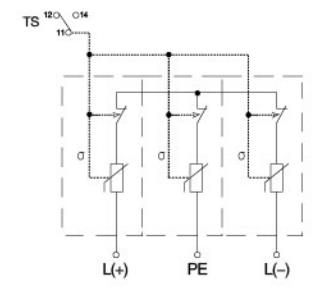

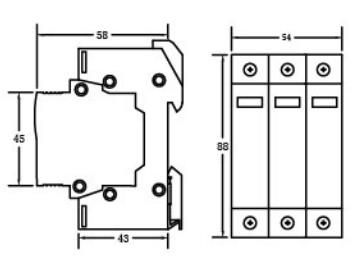

产品尺寸/产品原理图
相关产品型号：CPA-100/4P , CPA-80/4P , CPA-60/4P , CPA-40/4P , CPA-20/4P ， CPA-20-12V ，CPA-20-24V ，CPA-20-48V , CPA-40/600V、CPA-40/1000V、CPA-40/1400V
