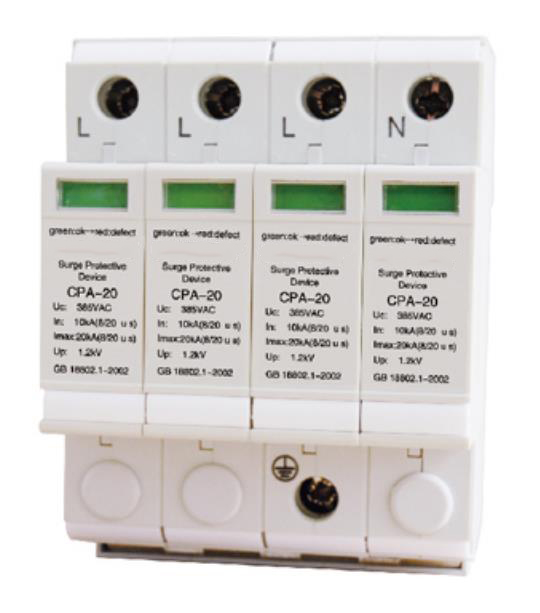

CPA-40/4P 防雷器 CPA-20/4P 浪涌保护器
阅读次数：1469 发布时间：2020-09-09
CPA-40/4P型电源模块浪涌保护器具有残压低、响应速度快、CPA-20/4P通流容量大，产品寿命长、CPA-40/4P维护简单、安装方便！十五年防雷经验，技术可靠, CPA-80/4P避雷器,应用范围广, CPA-20/4P价格合理，产品精良,性能优越!
插拨式电涌保护器
产品介绍
该系列适用于建筑物低压主、分配电箱中，并联在供电系统的电源线上，对电源第I级、第亚级、第IV级的 雷击或操作引起的过电压进行保护(依据IEC61643-1和GB50343标准选用)。
产品特点
※标准35mm DIN导轨式安装
※插拨技术，可以带电更换，易于维护
※双重热脱扣装置，提供可靠保护
※具有指示窗口，变红色表示故障，提示更换，清晰直观
※可配告警通信端子，便于远程监控
※工艺考究，能在恶劣环境下长期工作
产品接线图/原理图
产品参数：
型 号 | CPA-40/4P | CPA-40/2P | CPA-20/4P | CPA-20/2P |
额定工作电压Un | 220/380V | 220/380V | 220/380V | 220/380V |
最大持续运行电压Uc | 385V | 385V | 385V | 385V |
标称放电电流In(8/20μs) | 20kA | 20kA | 10kA | 10kA |
最大放电电流Imax(8/20μs) | 40kA | 40kA | 20kA | 20kA |
雷电冲击电流Iimp(10/350μs) | / | / | / | / |
电压保护水平Up | s1.5kV | s1.5kV | ≤1.3kV | ≤1.3kV |
漏电流Ic | <20μA(静态) | |||
响应时间ta | ≤25ns | |||
浪涌计数器 | 可选配 | |||
内置熔断器 | 无 | |||
劣化指示功能 | 有(劣化以后绿色变红色) | |||
运行故障报警遥性触点 | 可选配(带后缀"/S"型号)! | |||
保护备份功能 | 无 | |||
劣化热脱离功能 | 有 | |||
最大后备保护熔丝 | 125AgI/gG | 125AgI/gG | 125AgI/gG | 125AgI/gG |
断路器配置 | 20A(50Hz) | 20A(50Hz) | 20A(50Hz) | 20A(50Hz) |
工作温度范围 | -40--+70°C | |||
连接导线截面积 | 10-35mm2 | |||
安装方式 | 35mmDIN导轨 | |||
外壳材料 | 增强阻燃塑料 | |||
防护等级 | IP20 | |||

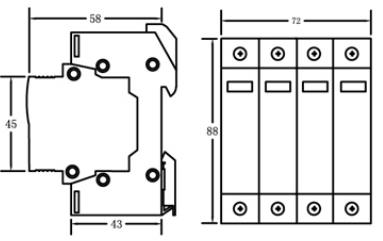

外形尺寸(长x宽x高) | 72x88x58mm | 36x88x58mm | 72x88x58mm | 36x88x58mm |
注:最大持续运行电压可根据客户要求提供,如选择440V ,型号后注：-440V
相关产品型号：CPA-100/4P , CPA-80/4P , CPA-60/4P , CPA-40/4P , CPA-20/4P
