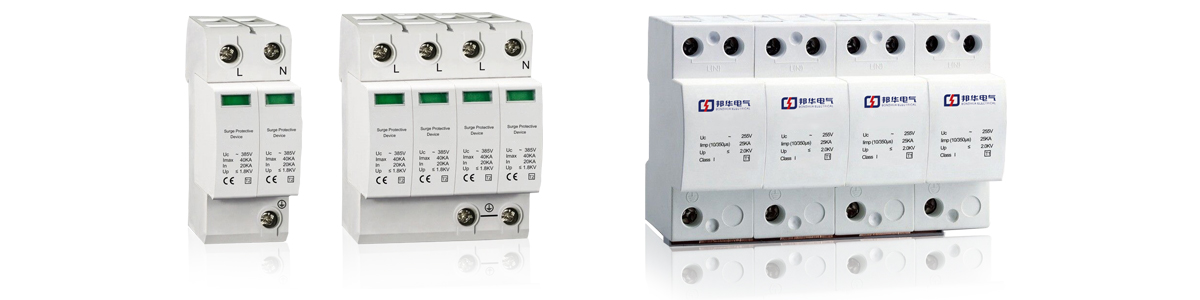

UPT-VSF50-B60TW系列B级电源浪涌保护器
阅读次数：1490 发布时间：2020-09-09
UPT-VSF50-B60TW系列B级电源浪涌保护器具有残压低、响应速度快、通流容量大，产品寿命长、UPT-VSF50-B60TW维护简单、安装方便！十五年防雷经验，技术可靠, UPT-VSF50-B60TW避雷器,应用范围广, 价格合理，产品精良,性能优越!用心塑造安全!
应用：
VSF50-TW系列B级电源浪涌保护器(10/350μs) 适用于LPZ0区和LPZ1区交界处，可作为对外部侵入之浪涌能量的第一级保护。由于本产品设计是针对可产生高强过电压的区域，所以通流容量较大,可以在户外低压配电箱内使用。
概述：
VSF 50系列产品是一款高性能的模块式电源浪涌保护器，适用于交流50/60Hz，380V及 以下的供配电系统。可以安装在电源配电箱内部，阻止浪涌能量侵入配电系统，根据使用上不同的保护要求，VSF50系列电源浪涌保护器分为B级、C级和DC弱电直流产品。VSF50系列产品安装固定于标准35mmDIN导轨上，是电器制造商和电气工程单位理想的内置式电源浪涌保护装置。
设计特征：
内部元件采用大冗余量CategoryC3高能量并联设计:
每一个MOV模块都具备独立的热熔断保护，以确保产品最大的安全可靠性;
运行工作状态LED指示:
可专用浪涌计数装置配合使用;
设计、制造、测试符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TW系列B级电源浪涌保护器性能指标
产品商标/型号 | UPT-VSF50-B20TW | UPT-VSF50-B30TW | UPT-VSF50-B60TW |
安装方式 | 并联 | 并联 | 并联 |
额定工作电压Un | 220/380V | 220/380V | 220/380V |
最大持续运行电压Uc | 400V | 400V | 400V |
冲击电流(10/350us)limp | 20KA | 30KA | 40KA |
电压保护水平Up | ≤1.6kV | ≤2.0kV | ≤2.5kV |
漏电流L | <1/2μA/相 | <1/2μA/相 | <1/2μA/相 |
响应时间t, | <5ns | <5ns | <5ns |
内置故障永久断开装置 | 有 | 有 | 有 |
状态显示 | 有 | 有 | |
运行故障报警接点 | 有 | 有 | |
相对涅度范围 | 0-95%Non-Condensing | 0-95%Non-Condensing | 0-95%Non-Condensing |
运行频率 | 47-63Hz | 47-63Hz | 47-63Hz |
运行温度 | -40Cto+65C; | -40Cto+65C | -40Cto+65C |
保护模式 | 1极 | 1极 | 1极 |
模块宽度 | 36mm | 72mm | 72mm |
接线尺寸 | 6~10mm' | 6~10mm2 | 6~10mm2 |
外壳 | IP20 | IP20 | IP20 |
