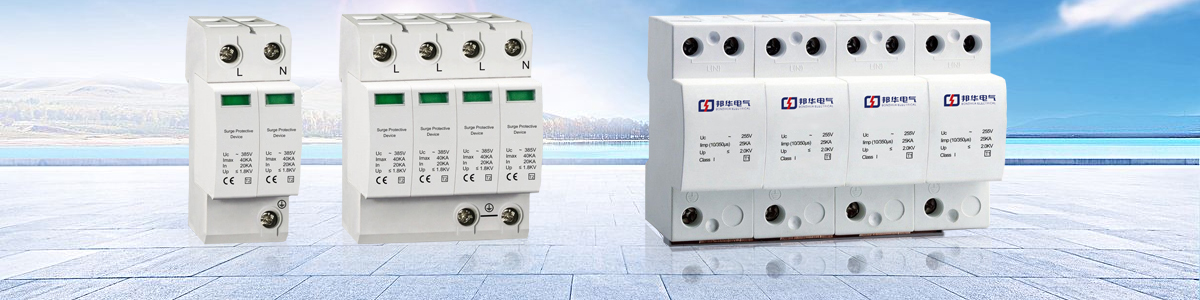

HYS4-C/3+1浪涌保护器
阅读次数：1902 发布时间：2020-09-08
HYS4-C/3+1型电源模块浪涌保护器具有残压低、响应速度快、通流容量大，产品寿命长、HYS4-C/3+1维护简单、安装方便！十五年防雷经验，技术可靠, HYS4-C/3+1避雷器,应用范围广, 价格合理，产品精良,性能优越!十年如一日,用心塑造安全!
◆产品说明
HYS4-C/3+1是N-PE气体放电间隙制成的电涌保护器，用于220V/380V的TT配电系统防雷保护，可作为雷击时等电位连接，其设计依据安全符合IEC- -61643-1.GB50057- -94 ( 2000年版)，保护器可以制成带有遥信触点的功能，遥信触点是一个常开触点，如果保护器的一个模块或多个模块失效，触点将闭合，送出故障信号遥信触点额定值AC36V、1A。
◆产品特点
1.保护模式新，相线对中线(L-N)、中线对地线(N- -PE )的保护模;
2、式规格齐全，具备220V (2+1)、380V (3+1 )各种实用规格;
3、遥信触点功能(可选) ;
4、通流量大、内置高新材料放电级。
◆安装位置与应用
TT配电系统中NPE;
适用于C级N/PE雷电流或过电压保护，用于雷击时等电位连接。
产品参数：
型号 | HYS4-C/3+1-320-20 | HYS4-C/2+1-320-20 |
保护等级 | C级 | C级 |
测试依据 | ||
额定工作电压Un(V~) | 38ov | 22ov |
最大持续运行电压Uc(V-) | 320 385 420 550 | 320 |
保护水平Up(kV) | ≤1.6二2.0≤2.0≤2.5 | ≤1.5 |
标称放电电流(8/20 u s)In(kA) | N-PE20 N-PE40 | 20 |
Uc条件下最大容许续流A | 300 | 20 |
响应时间t(ns) | <100 | <100 |
建议熔断器选型 | 32A | 32A |
防护等级 | lP20 | IP20 |
最大连接线径L.N(mm) | 35硬线或35多股线 | 35硬线或35多股线 |
建议连接线径(mm )(L.N/PE) | 6硬线/10-25硬线 | 16硬线/25硬线 |
颜色(模块/N-PE) | 灰色/蓝色 | 灰色/蓝色 |
安装 | 35mm电气导轨 | 35mm电气导轨 |
三相共差模浪涌保护
主要用于电网干扰较严重场所，能有效地抑制电网中的尖峰干扰及感应雷电流，它主要针对TT和IN-S配电系统所要求的相线、零线对地及相线对零线的共模、差模进行全方位保护，用B、C级防护。
单相共差模浪涌保护
主要用于电网干扰较严重场所，能有效地抑制电网中的尖峰干扰及感应雷电流，它主要针对TT和IN-S配电系统所要求的相线、零线对地及相线对零线的共模、差模进行全方位保护，用SPDC和SPDD级防护。
