ZGG60-385(2+0)(TY)浪涌保护器具有残压低、响应速度快、通流容量大，ZGG60-385(2+0)(TY)产品寿命长、  维护简单、安装方便！ZGG60-385(2+0)(TY)浪涌保护器十五年防雷经验，技术可靠,ZGG60-385(2+0)(TY)防雷器,应用范围广,  价格合理.防雷器,产品精良,性能优越!十年如一日,用心塑造安全!

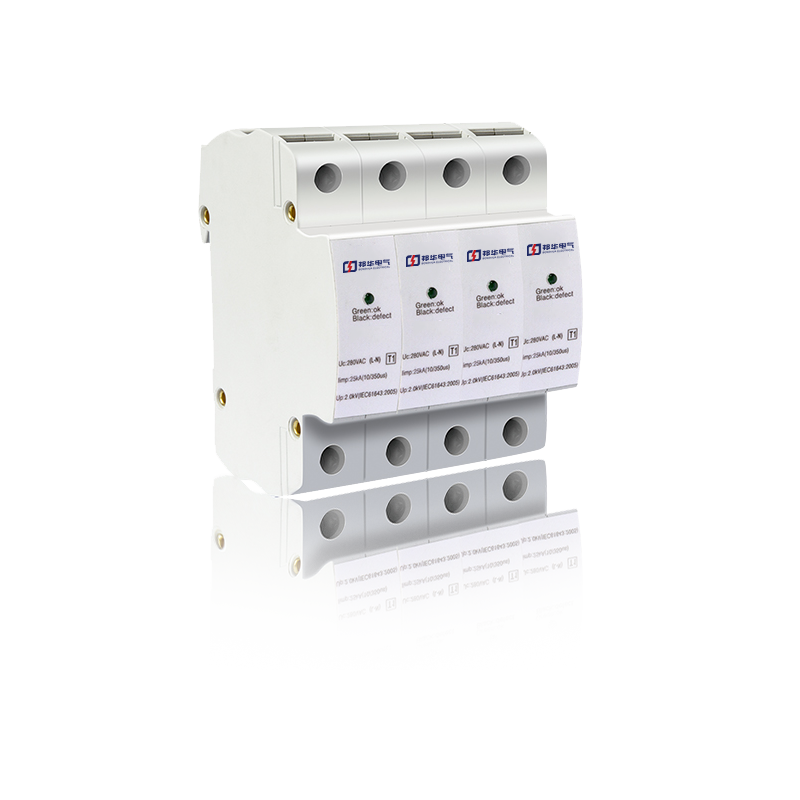

ZGG60-385(2+0)(TY)型电源模块浪涌保护器

概述

       ZGG60-385(2+0)(TY)型电源模块浪涌保护器由压敏电阻型电源模块和底座组成，用于 L/N-PE 的第二级保护。该模块具有防反插的功能。该电源模块浪涌保护器具有过热保护和失效指示。

技术指标

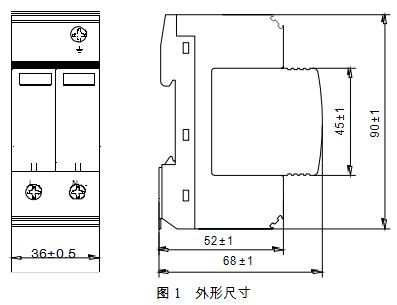

外型结构

执行标准

       ZGG60-385(2+0)(TY)型电源模块浪涌保护器使用说明书

       GB  18802.1-2011、Q/75875187-9·2—2011。

各种系统的浪涌保护器接线方式

不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等，因此浪涌保护器也开发了不同的型号来对应这些电源系统。

单相系统中浪涌保护器的接线图，2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。科佳电气产品中的3P+1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的PE接地线。

TN-C系统中浪涌保护器的接线图，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。科佳电气产品中的3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。

TN-S系统中浪涌保护器的接线图，TN-S系统是具有作用保护零线，即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。科佳电气产品中的4P浪涌保护器都是以此为标准设计的，三相五线，上面三个L口分别连接三条火线，右侧的N口接零线，下面的PE口接地线。

相关主产品型号：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
