概述

       ZGG15-385Tr 型电源模块浪涌保护器是用于第一级的电源模块浪涌保护器，由压敏电阻型电源模块组成，用于L/N-PE、L-N的保护。该电源模块浪涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。

技术指标

执行标准

       IEC 61643-1:2005 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法

       GB 18802.1-2011 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法

       YD/T 1235.1-2002 通信局（站）低压配电系统用电涌保护器技术要求

       YD/T 1235.2-2002 通信局（站）低压配电系统用电涌保护器测试方法

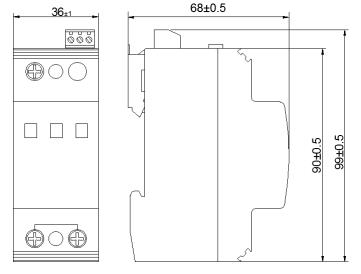

外型结构

各级SPD选择的参数

（1）SPD-1

第一级电涌保护器SPD1若安装在某建筑物总配电室，用三片开关型电涌保护器就能满足系统的要求，我国现行的供电方式即使整个供电系统采用TN-S方式，而在总配电室N与PE是一个接地点，如此在配电机房总配电柜安装三片开关型SPD就能起到作用。N到地之间可以不加。

SPD-1选择的参数建议如下：

最大持续运行电压：Uc=440V

最大放电电流：一般按规范要求进行计算设计或参考标准中要求

保护电平：Up≤2.5KV

响应时间：tA≤100ns

（2）SPD-2

第二级电源电涌保护器是应用最广泛的一个产品，雷电电磁脉冲能对LPZ1区电源线入侵产生20KA以上的雷电流情况不多，因此第二级SPD作为限压型电涌保护器额定通流量In定位为20～40KA。

SPD-2建议技术参数选择如下：

最大持续运行电压：Uc=260～320V

额定放电电流（8/20μs）In=20KA

最大放电电流（8/20μs）Imax=40KA

保护电平：Up≤1.5KV

响应时间：tA≤25ns

（3）SPD-3

第三级电源电涌保护器一般安装于重要设备的前端，所谓细保护。

SPD-3建议技术参数选择如下：

最大持续运行电压：Uc=255V

标称放电电流（8/20μs）： In L→N 3KA N→PE 5KA

电压保护级别Up：L→N≤1.25KV L→PE≤1.5KV

响应时间：tA≤25ns

相关主产品型号：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
