DK-T1,DK-T2,DK-T3 后备保护器（SCB）
阅读次数：1888 发布时间：2020-09-02
后备保护器（SCB）：DK-T1 DK-T2 DK-T3
SPD外部专用脱离器 DK-T系列
产品介绍
依据相关标准（GB/T18802.12一2014和GB50057）相关规定，电涌保护 器（简称:SPD）回路前端必须串联短路 脱扣装置。由于熔断器和断路器不能与 SPD协调配合，当SPD失效或短路时，仍 有可能发生火灾和设备遭雷击损坏的事 故﹔而后备保护器（简称:SCB）专为 SPD设计，大雷电冲击下不分断，SPD发 生故障后小工频电流流过迅速分断，能 有效消除相关隐患。
产品参数
电气 | 额定工作电压U。 | AC230V |
额定绝缘电压U | AC400V | |
冲击耐受能力 | 见型号表 | |
工频动作电流I。 | 3A | |
额定极限短路分断能力Ia | 100kA/65kA | |
工频短路电流分断时间T。 | <10ms | |
外观 | 外壳防护材质 | PA |
外壳阻燃等级 | UL94V--0 | |
外壳防护等级 | IP20 | |
外壳颜色 | 灰白色 | |
安装 | 安装方式 | 35mm电气导轨 |
接线端口数量 | 2P | |
接口类型 | 压线框接线柱 | |
螺栓规格 | M7 | |
连接导线(BVR)截面 | 6mm²~25mm² |
型号表
DK-T1(1P) | 30kA(10/350μs) | 100kAV/65kA | 100X36X66 |
DK-T2(1P) | 80kA(8/20μs) | 50kAV35kA | 100X18X66 |
DK-T3(1P) | 40kA(8/20μs) | 35kA/15kA | 100X18X66 |

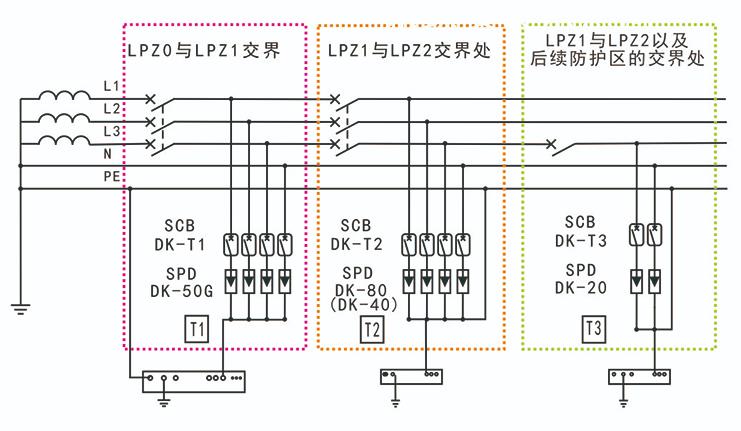

安装示意图
