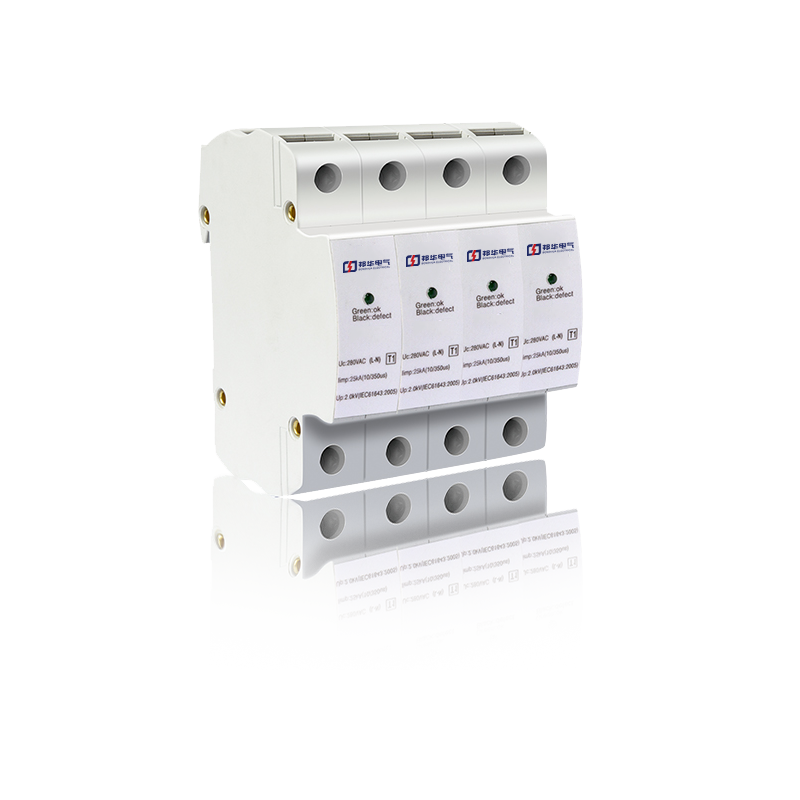

GPU1-C100系列 SPD防雷器 GPU1-C100/385/4P
阅读次数：1181 发布时间：2020-08-31
本公司专业生产及销售GPU1-C系列电涌保护器，GPU1-C100/385系列浪涌保护器具有泄放能力强，防雷敏捷等特点，GPU1-C100/385/4P浪涌保护器军工品质，欢迎您来电询价！
产品简介
GPU1-C系列电涌保护器适用于交流50Hz(60Hz),额定工作电压为220V/380V的配电系统中,可广泛应用于建筑物和工厂供电系统的电源保护,主要安装在电气系统的各级配电柜中,对直击雷、感应雷和操作过电压等能抑制其瞬态过电压幅值,泄放电涌能量,从而保护系统电路和用电设备。

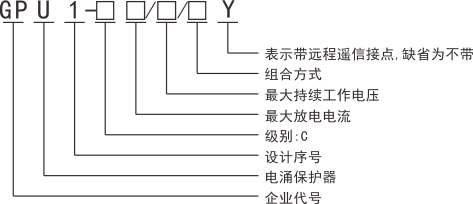

产品命名方式

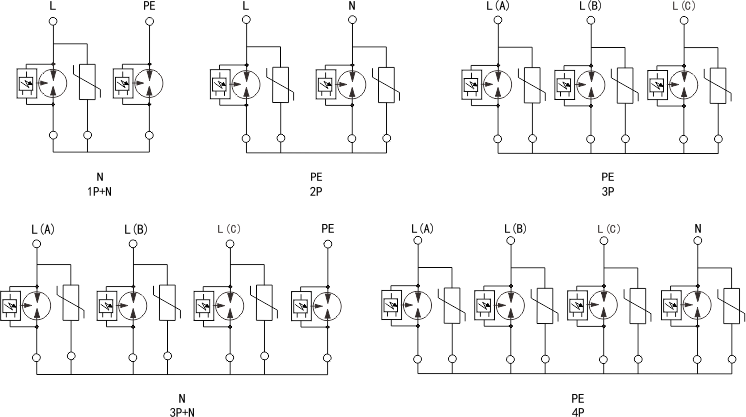

产品原理图
产品特点：
◇限压型电涌保护器
◇多等级组合方式应用各种类供电系统
◇更换方便-无需停电可更换保护模块
◇故障显示-各模块均带显示告警功能
◇远程监控一-带有远程告警装置,方便远程监控(可选)
◇防误插功能一底座和模块均带有限位装置
◇保护模式-各模块均带有热脱扣装置
◇自锁卡扣-防止模块在震动环境下的松动，应用在充电桩、风电等设备中。
产品参数：
产品型号 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | |
最大持续工作电压Uc（V） | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | |
标称放电电流In（8/20）kA 最大放电电流Imax（8/20）kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | |
电压保护水平 Up（kV） | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | |
后备保护器（SCB） | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | |
防护等级 温度范围 | IP20 -40℃ - +85℃ | |||||
阻燃等级 | V0 | |||||
接线能力 | 6～25mm2 | |||||
相对湿度 组合方式 | ≤95％ 1P/2P/3P/4P | |||||
1P+N/3P+N | ||||||
远程遥信接点* | 可选 | |||||
遥信触点性能 | 开关切换触点 | |||||
遥信端子导线截面 | 1.5mm2 | |||||

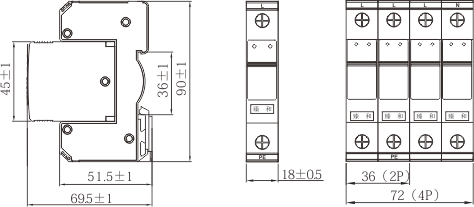

产品尺寸

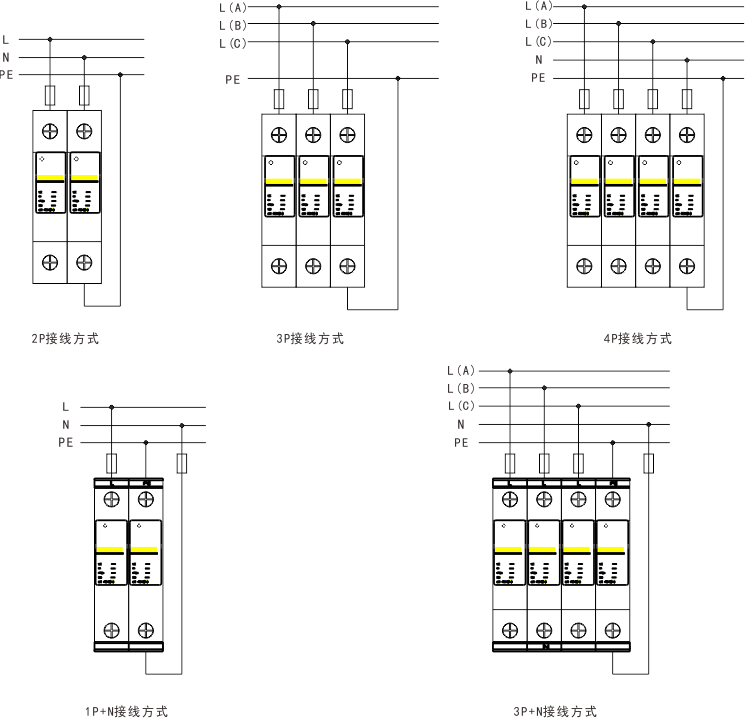

产品接线图：
产品安装示意图
相关产品型号：GPU1-C20/385/4P、GPU1-C40/385/4P、GPU1-C60/385/4P、GPU1-C80/385/4P、GPU1-C100/385/4P
