GPU1-BC100/385/4P 防雷模块
阅读次数：1048 发布时间：2020-08-31
本公司销售GPU1系列浪涌保护器，GPU1-BC100浪涌保护器安装简单，GPU1-BC100/385浪涌保护器五年质保。GPU1-BC100/385/4P浪涌保护器过载能力高，价格低。欢迎您来电咨询！
产品简介
GPU1-BC系列主动能量配合电涌保护器适用于交流50Hz(或60H2额定工作电压220/380V的三相配电系统中,可广泛应用于雷击敏感的建筑物和工厂供电系统,尤其适合|、‖电涌保护器级间无法满足10米导线安装距离的情况(无需加装退耦器),如基站、监控系统等。GPU1-BC100/385/4P主动能量配合电涌保护器既有1级分类试验电涌保护器兆焦耳的能量级别,又具有‖级分类试验电涌保护器的响应速度和低电压保护水平。
产品命名方式

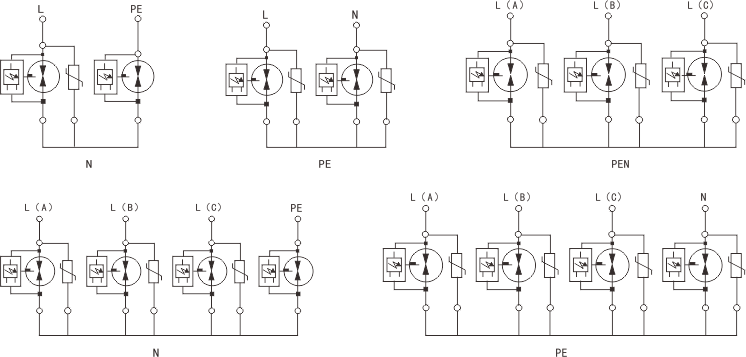

GPU1-BC100/385/4P浪涌保护器 产品原理图
GPU1-BC100/385/4P浪涌保护器 产品特点：
◇I类和II川类组合型电涌保护器
◇无需安装退耦电感,节省安装空间
◇具有过温完全断电能力的MOV防雷器
◇配置获得实用新型专利的热脱扣保护技术
◇主动能量配合技术延长了产品所有部件的寿命
GPU1-BC100/385/4P浪涌保护器 技术参数：
产品型号 | GPU1-BC100 | GPU1-BC100 | |
最大持续工作电压Uc（V） | 260 | 440 | |
冲击电流Iimp（10/350）kA 最大放电电流Imax（8/20）kA | 25 100 | 25 100 | |
电压保护水平 Up（kV） | L/N-PE | 0.9 | 1.8 |
N-PE | 0.9 | 1.5 | |
后备保护器（SCB） 防护等级 | GP-BP/120 IP20 | ||
温度范围 | -40℃ - +85℃ | ||
阻燃等级 | V0 | ||
接线能力 相对湿度 | 6～25mm2 ≤95％ | ||
组合方式 | 1P/2P/3P/4P | ||
1P+N/3P+N | |||

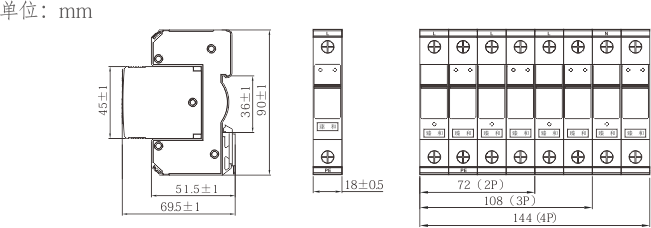

GPU1-BC100/385/4P浪涌保护器 产品尺寸

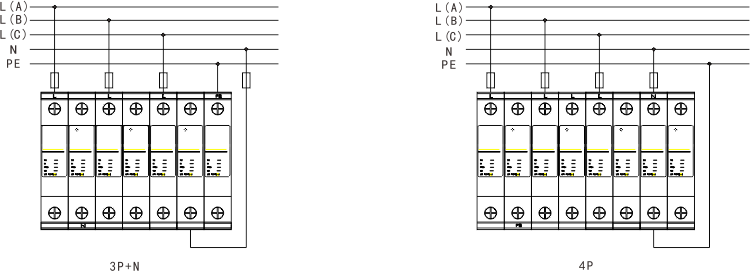

GPU1-BC100/385/4P浪涌保护器 图产品接线图

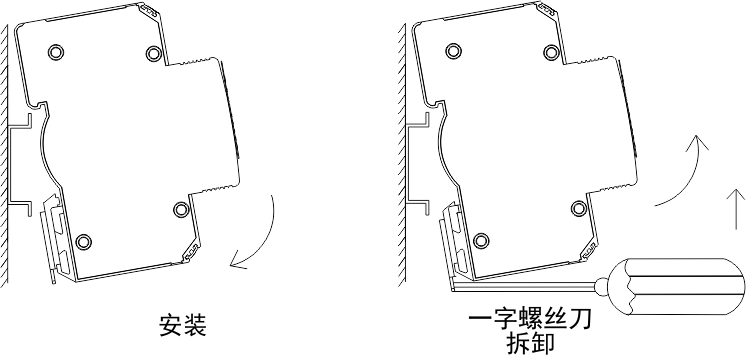

产品安装示意
