应急照明灯具控制及接线

对于无火灾自动报警系统的建筑，应急照明灯具在火灾时如何强启，在各大论坛之上都有争论。首先，我们要明确一个概念，消防应急灯具在火灾时要求强制点亮而不是自动强制点亮，只有明确这一点，对于无火灾自动报警系统的应急灯具的强制点亮才有意义。因此，当工作人员跑到该建筑之内的配电箱去强制点亮这些应急照明灯具时可能就为时已晚，因此对于无火灾自动报警系统的建筑物，消防应急照明灯具的强制点亮，最可靠的是由处于该建筑物之内的普通人员来进行。

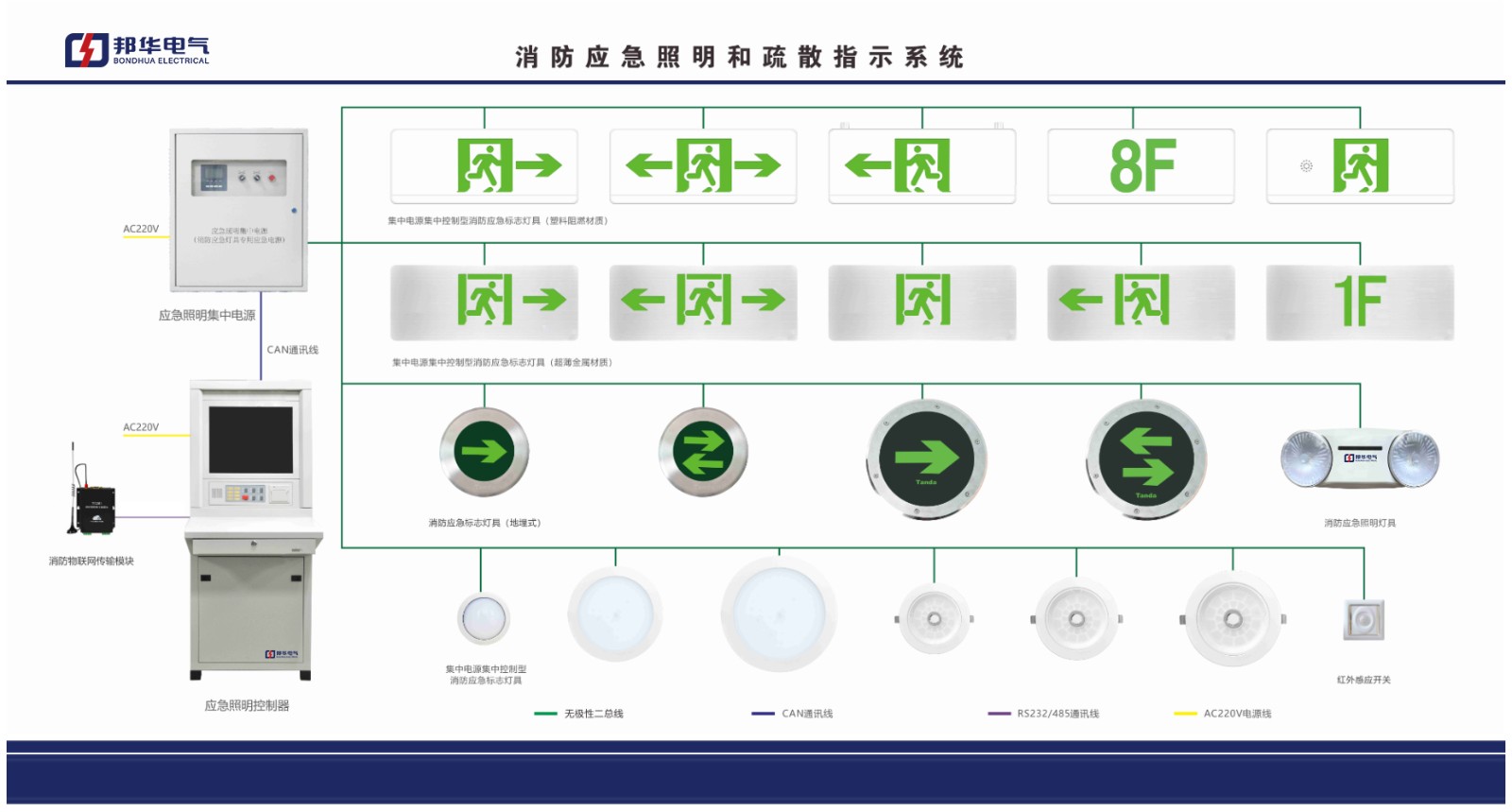

消防应急指示系统概述

应急照明是指在正常照明系统因发生故障或必须切断正常电源，不再提供正常照明的情况之下，用于确保疏散通道被有效地辨认和使用，确保处于潜在危险中的人员的安全以及确保正常活动继续进行的照明。它包括：疏散照明、安全照明与备用照明。

应急照明的设计有许多种方式，但在具体工程之中如何科学、完善地设计好应急照明系统却是一件非常重要的事情。对于一些没有设置火灾自动报警系统而且安装的应急照明灯具不多且较为分散、规模不大的建筑物，设计人员常常采用自带蓄电池的灯具作为应急照明，本着可靠、规范、灵活、经济实用的原则，公司对火灾应急照明灯具的控制及接线做些尝试，以达到不同场所对应急照明灯具的控制要求（应急灯具自带蓄电池只在消防线路断电时投入运行）。

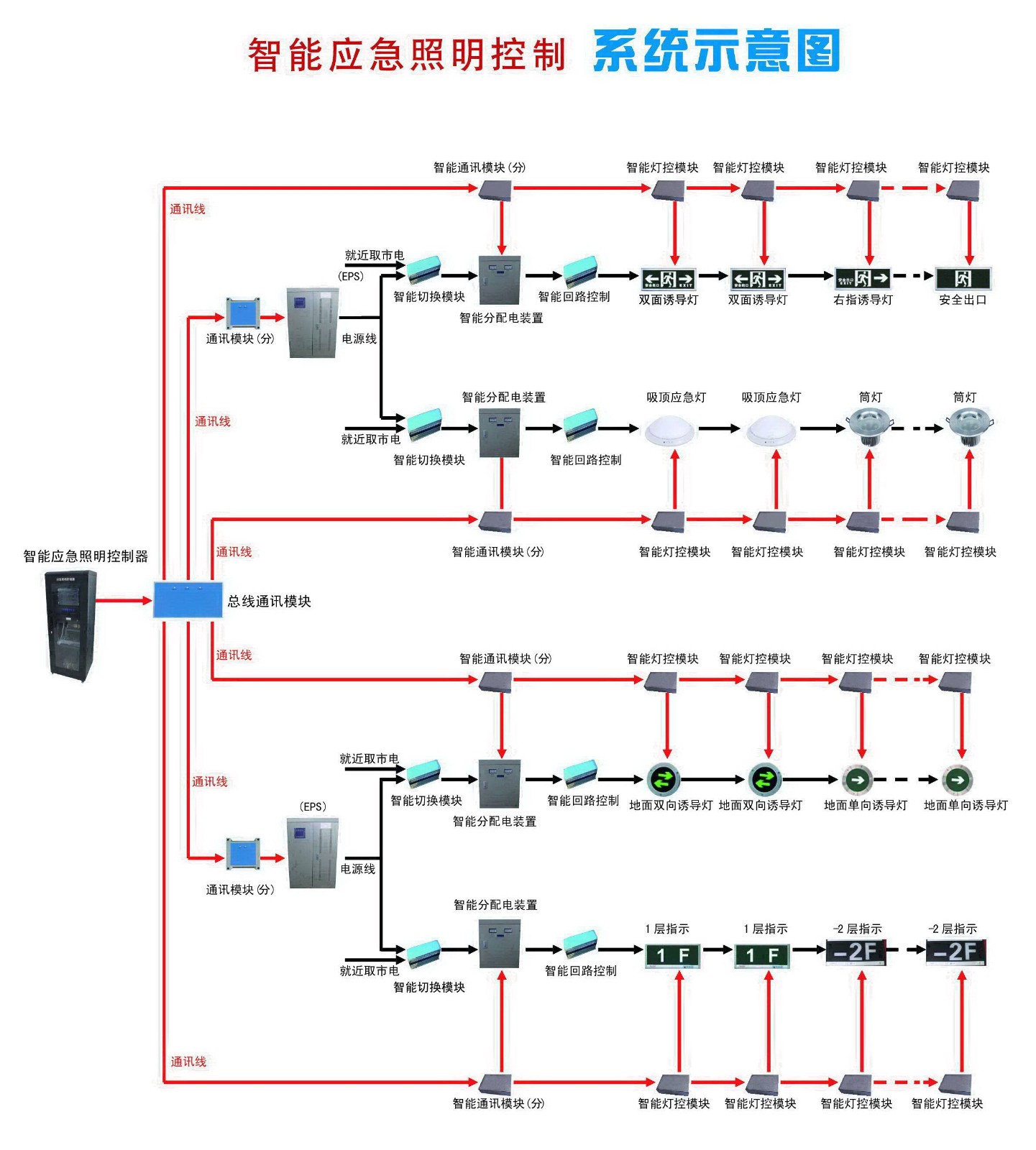

智能疏散指示系统示意图

灯具分配电路设计

1.水平疏散区灯具配电回路的设计应满足下列要求：

①配电回路应以防火分区、同一防火分区的楼层、隧道段、地铁站台、站厅为基本单元设置；

②除居住建筑之外，不同的防火分区、隧道段、地铁站台、站厅不能共用同一配电线路；

③避难通道应设单独的配电线路；

④防烟楼梯间前室和合用前室的灯具由前室所在楼层的配电回路供电；

⑤配电室、消防控制室、消防泵房分别设置配电回路，自备发电机房等发生火灾仍需工作值班的区域及相关疏散通道。

2. 垂直疏散区域灯具的配电线路设计应满足下列要求：

①封闭楼梯间、防烟楼梯间、室外疏散楼梯栋应分别设置配电线路；

②开放楼梯栋灯具由配电室供电灯具所在楼层或最近楼层的电路；

③避难层和与避难层相连的下行楼梯应分别设置配电电路。

3. 任何配电线路的灯具数量和范围应符合下列要求：

①灯具数量不得超过60个；

②道路交通隧道之内的灯具范围不得超过1000米；

③地铁隧道之内的灯具范围不得超过间隔的12。

4. 任何配电回路的额定功率和电流应满足下列要求：

①所连接灯具的总额定功率不应大于配电回路额定功率的80%；

②a类灯具配电回路的额定电流不应大于6A；灯具的额定电流B型灯具的配电回路不大于10A。

消防应急照明灯的安装

（1）消防应急照明灯应均匀布置，宜安装在距地面2m超过的棚顶或侧墙之上；

（2）安装在侧墙之上时，其顶部距地面的距离不应小于2m；安装在距地面1m下列的侧墙之上时，应采用预埋安装，吊装时距凸出墙的最大水平距离不超过20mm（3），应采用金属吊杆或链条，吊杆或链条的上端应固定在建筑结构之上。
