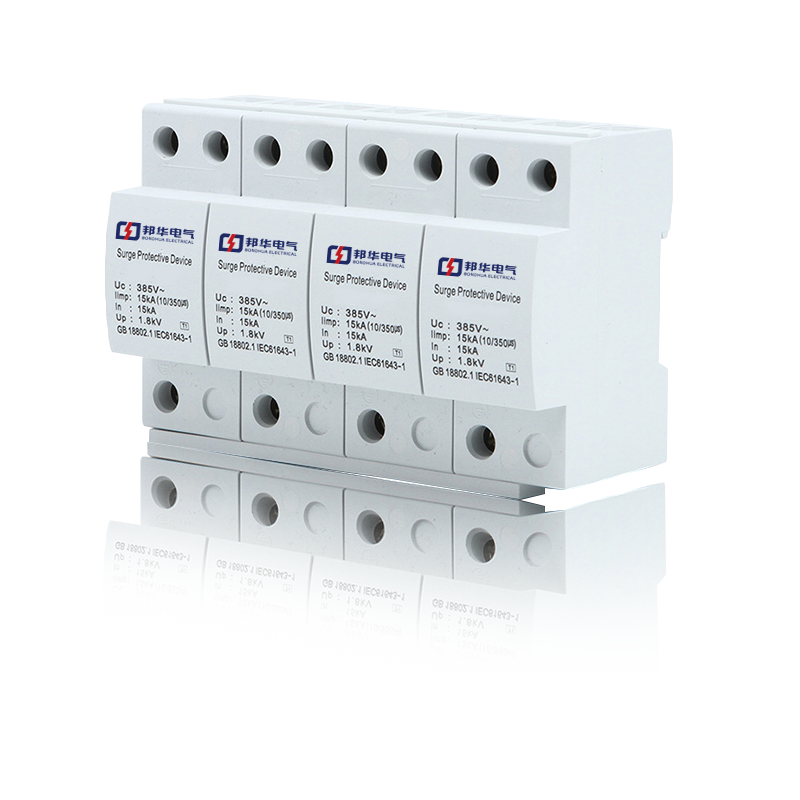

BH1-I15、BH1-I25、BH1-I50浪涌保护器(10/350us)

阅读次数:2795     发布时间:2020-09-27

本公司专业生产及销售BH1-I15、BH1-I25、BH1-I50系列浪涌保护器,BH1-I15、BH1-I25、BH1-I50电涌保护器具有残压低、通流容量大、响应速度快。过电压防雷器安装方便,维护简单,产品寿命长!

BH1-I15、BH1-I25、BH1-I50

公司有着十五年防雷经验!技术可靠,BH1-I15、BH1-I25、BH1-I50系列浪涌防雷器应用范围广,  产品精良,价格合理。西安邦华电气浪涌性能优越,用心塑造用电安全!欢迎您来电咨询:BH1-I15、BH1-I25、BH1-I50系列浪涌保护器


产品概述:

      BH1-I15、BH1-I25、BH1-I50浪涌保护器符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。


产品特点:

● 高能容量氧化锌压敏电阻—高放电通流容量;

● 响应时间讯速,反应能力快速;

● 一体化模块结构设计;

● 失效指示功能,红色窗口出现为失效状态;

● 热敏控制过热危险脱扣机构,联动指示窗口;


适用范围:

      BH1-I15、BH1-I25、BH1-I50浪涌保护器电源模块浪涌保护器,主要用于第一级电源设备的保护,常用于易遭雷击的室外电源配电柜、室内电源配电柜和有向外引出线的屋顶配电设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。


技术参数:适配熔断器及断路器大小选型表)

浪涌Imax:

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC:

220V、385V、400V、420V、690V、1000V

275V、385V

浪涌Up:

1.2KV2.8KV

组合方式

1P、1P+N、2P、3P、3P+N、4P

响应时间

≤25ns(tA)

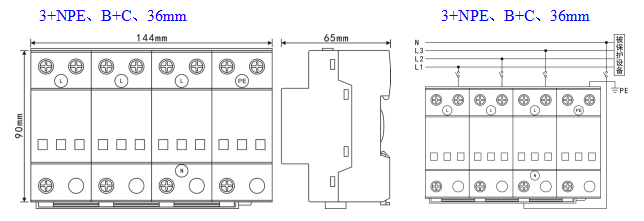

产品尺寸及接线图:

BH1-I15、BH1-I25、BH1-I50

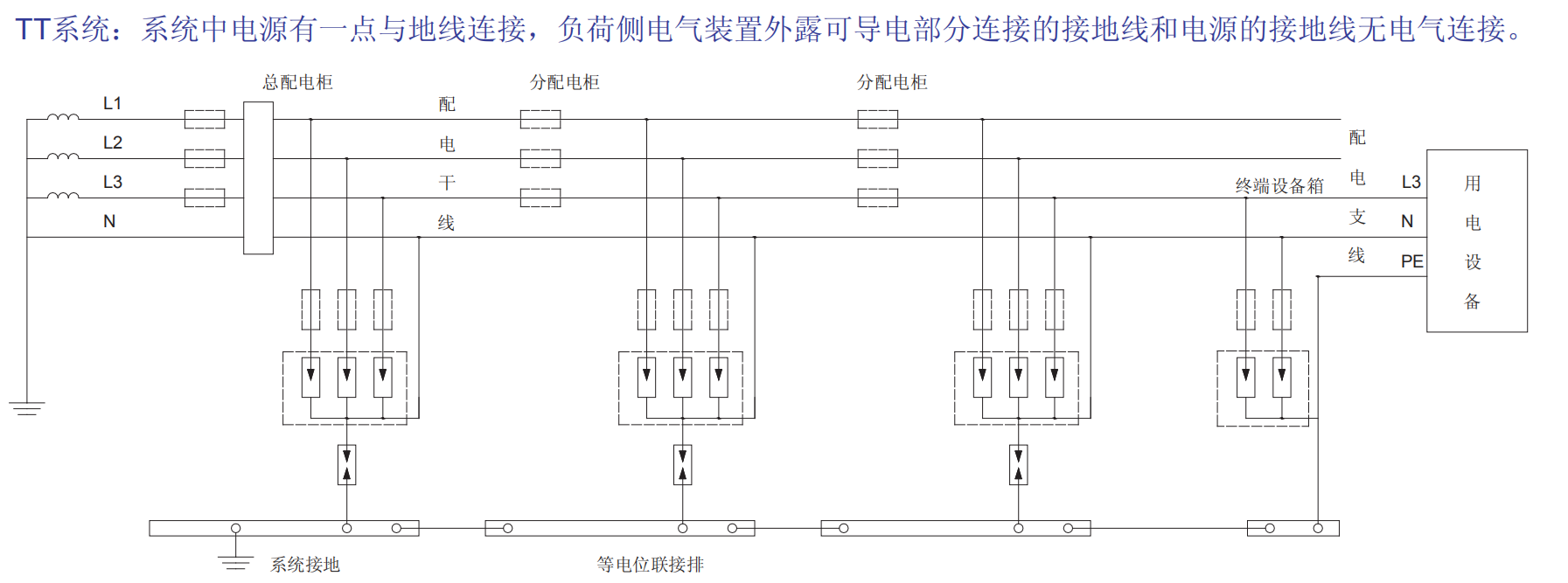

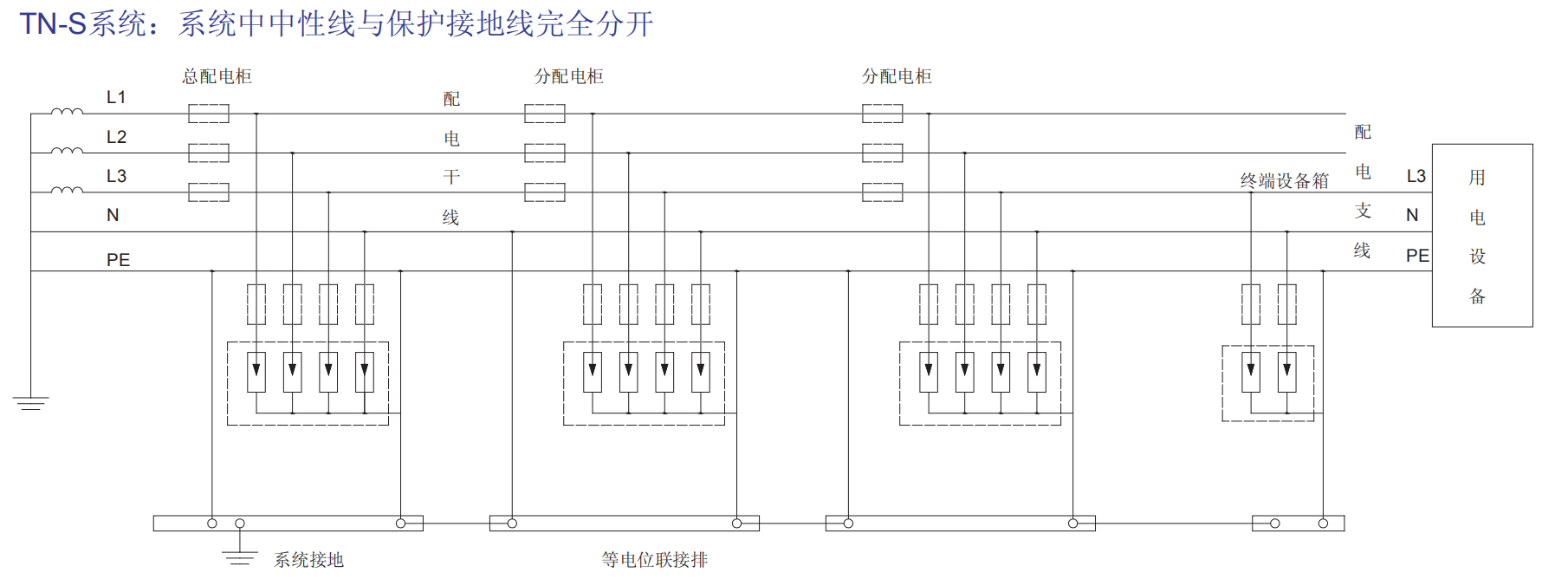

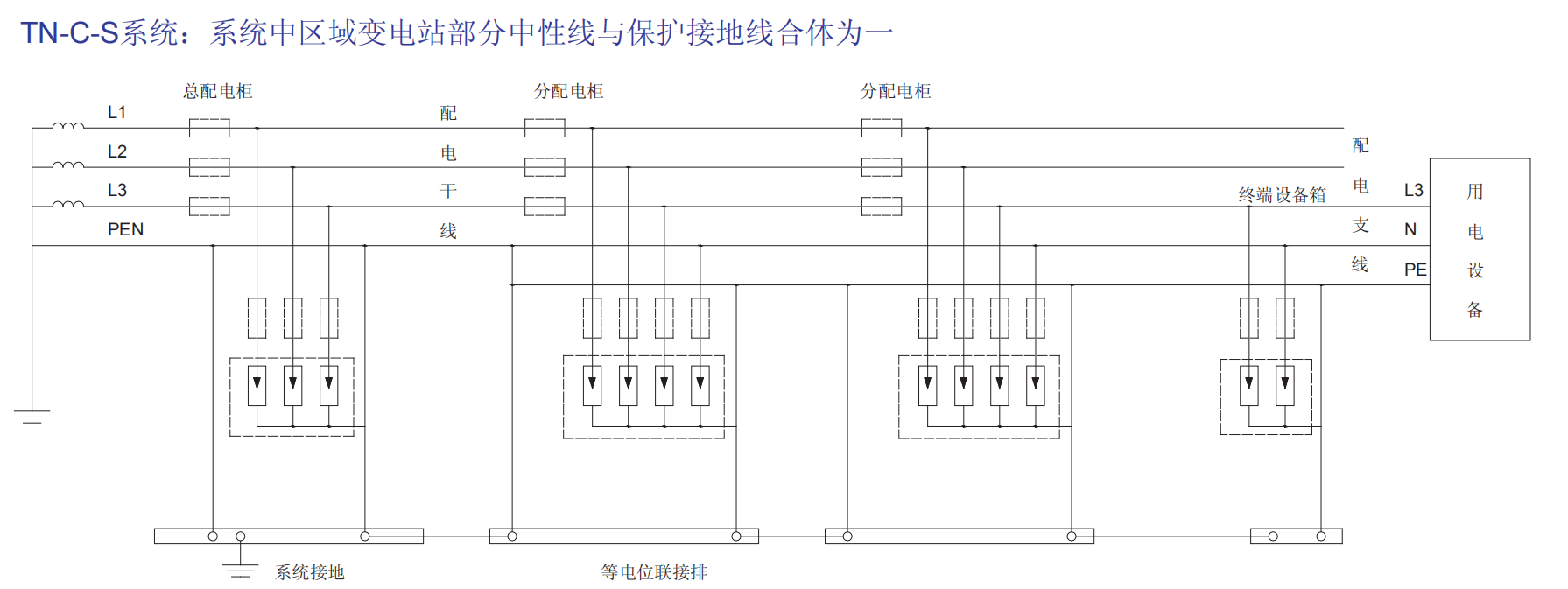

系统接线图:

BH1-I15、BH1-I25、BH1-I50

BH1-I15、BH1-I25、BH1-I50

BH1-I15、BH1-I25、BH1-I50
